PM-UVAL - зеркала с алюминиевым покрытием

Зеркала с алюминиевым покрытием, изготовленные из УФ-плавленого кварца или боросиликатного стекла, предназначены для отклонения пучка в оптических системах.
  • Материал: UVFS / Borofloat 33.
  • Покрытие: алюминиевое.

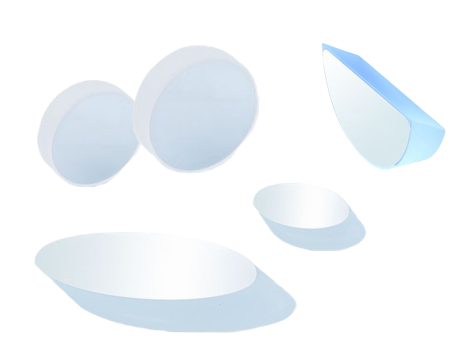

  • Форма: круглые / D-образные.
  • Размеры: 12,7 / 25,4 / 50,8 мм.
  • Диапазон длин волн: 250-600 нм.

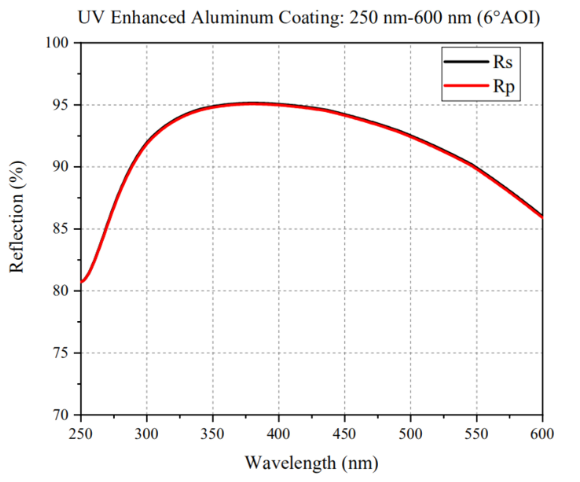

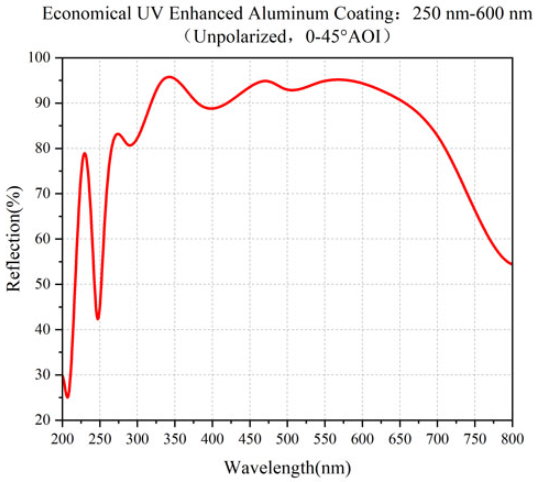

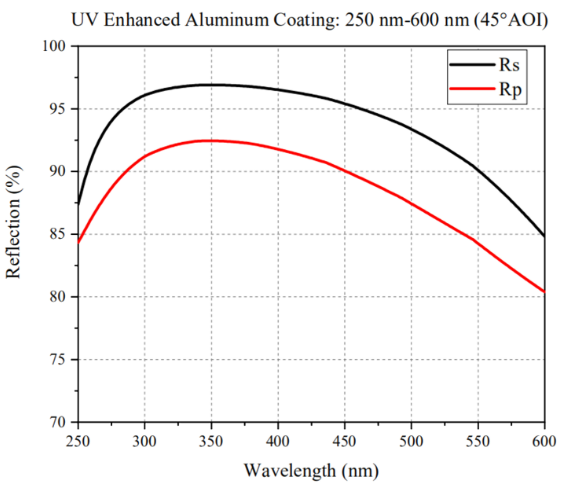

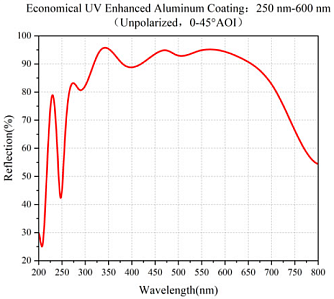

  • Коэффициент отражения: >90%.
Производитель:  LBTEK

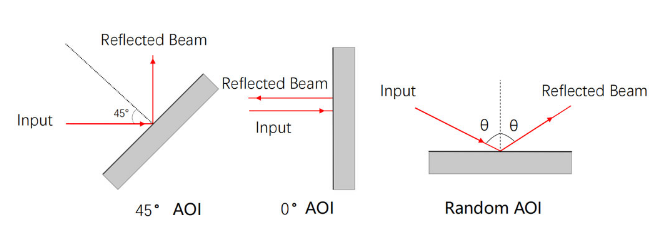

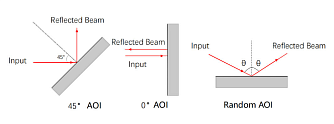

Зеркала компании LBTEK предназначены для отклонения или расщепления светового пучка. Подложка зеркал PM-UVAL выполнена либо из УФ-плавленого кварца, либо из боросиликатного стекла в зависимости от модели. Нанесение алюминиевой пленки на стеклянную подложку позволяет добиться коэффициента отражения >90% в рабочем диапазоне длин волн. Диапазон рабочих длин волн составляет 250-600 нм. Металлическая пленка легко окисляется, обесцвечивается и отслаивается в условиях повышенной влажности. Зеркала LBTEK с алюминиевым покрытием защищены слоем диоксида кремния, который используется для изоляции металлической пленки от прямого контакта с воздухом, влияющего на оптические характеристики. Данная серия зеркал представлена двумя формами: круглые и D-образные. Для каждой формы характерен свой размер. В случае, когда работа проводится над многоэлементной оптической системой, либо над серией приборов, выгоднее приобрести набор PM10-UVAL-P10, состоящий из 10 зеркал диаметром 25,4 мм.

Особенности:

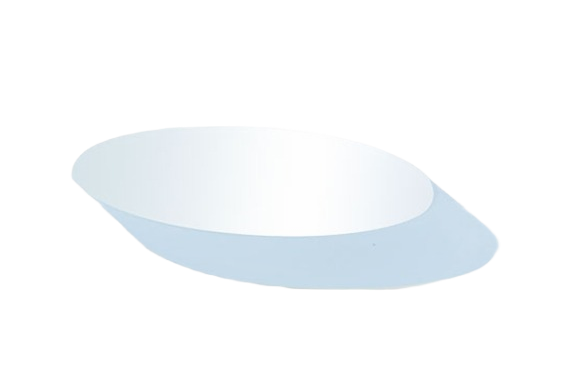

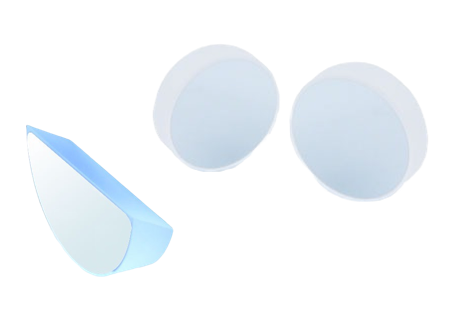

  • Серия PM-UVAL - круглые отражатели. Диаметр: 12,7 мм, 25,4 мм или 50,8 мм. Диапазон длин волн: 250-600 нм. Толщина: 3,1 мм, 6 мм или 12,7 мм.

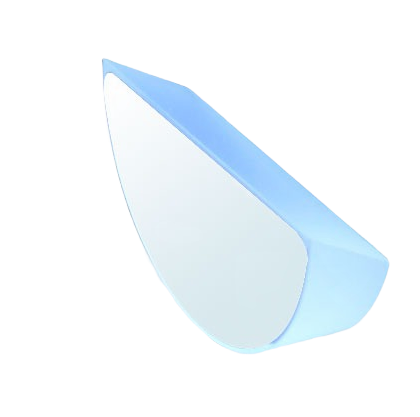

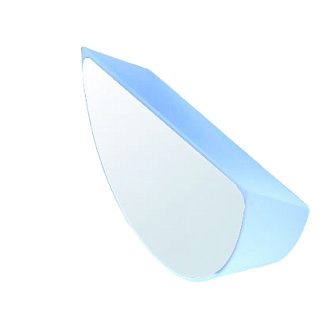

  • Серия PMD-UVAL - D-образные отражатели. Диаметр: 25,4 мм. Диапазон длин волн: 250-600 нм. Толщина: 6 мм.
  • Серия EPMP-UVAL - круглые отражатели. Диаметр: 12,7 мм, 25,4 мм или 50,8 мм. Диапазон длин волн: 250-600 нм. Толщина: 3 мм, 6 мм или 12,7 мм. Задняя поверхность: полированная.

Параметр Значение Ед.измерения
Серия
PM-UVAL PMD-UVAL EPMP-UVAL
Материал
UVFS / Borofloat 33
Полированная задняя поверхность
нет да
Покрытие
алюминиевое
Коэффициент отражения
>90 %
Форма
круглое D-образное круглое
Диапазон длин волн
250 - 600 нм
Размер
12,7 25,4 50,8 25,4 12,7 25,4 50,8 мм
Допуск по размерам
0 / -0,15 +0 / -0,1 0 / -0,15 мм
Толщина
3,1 6 12,7 6 3 6 12,7 мм
Допуск по толщине
±0,25 ±0,2 ±0,25 мм
Качество обработки поверхности
40/20 60/40


Модель Описание
PM05-UVAL Зеркало с алюминиевым покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33.
PM05-UVAL-SP Зеркало с алюминиевым покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 250-600 нм. Материал: UVFS.
PM10-UVAL Зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33.
PM20-UVAL Зеркало с алюминиевым покрытием. Диаметр: 50,8 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33.
PM10D-UVAL Зеркало с алюминиевым покрытием. D-образное диаметром 25,4 мм. Диапазон длин волн: 250-600 нм. Материал: UVFS.
EPM05P-UVAL Зеркало с алюминиевым покрытием. Диаметр 12,7 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33. Задняя поверхность: полированная.
EPM10P-UVAL Зеркало с алюминиевым покрытием. Диаметр 25,4 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33. Задняя поверхность: полированная.
EPM20P-UVAL Зеркало с алюминиевым покрытием. Диаметр 50,8 мм. Диапазон длин волн: 250-600 нм. Материал: Borofloat 33. Задняя поверхность: полированная.

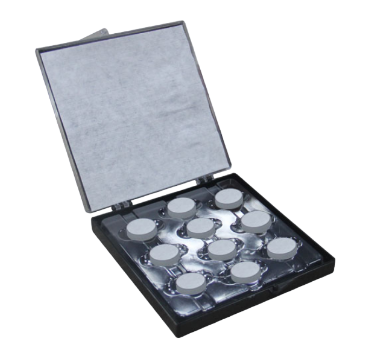

PM10-UVAL-P10 Набор зеркал с алюминиевым покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 400-750 нм. Кол-во: 10 шт.
