UFPM - отражатели с диэлектрическим покрытием 460-1700 нм

Лазерные отражатели компании LBTEK предназначены для изменения направления светового пучка.
  • Материал: плавленый кварц.
  • Покрытие: диэлектрическое покрытие (IBS).
  • Диаметр: 12,7 / 25,4 / 50,8 мм.
  • Длина волны: 460-1700 нм.
  • Коэффициент отражения: >99,5%.
Производитель:  LBTEK

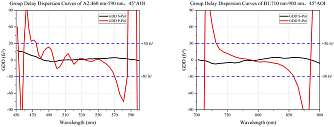

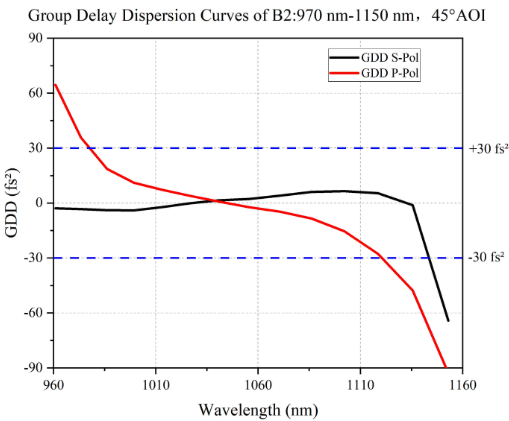

Материалом подложки лазерного отражателя компании LBTEK является плавленый кварц. На одну сторону подложки нанесена высокоотражающая диэлектрическая пленка методом ионно-лучевого напыления (IBS). В процессе ионно-лучевого распыления, электрическое поле ускоряет пучок, высвобождая большее количество ионов, и покрытие осаждается на вращающуюся подложку. Использование ионно-лучевого напыления позволяет достичь высокой повторяемости нанесения покрытия с низкой погрешностью толщины, что обеспечивает соответствующий расчетный диапазон длин волн и низкую дисперсию групповой задержки. Плавленый кварц обладает меньшим коэффициентом теплового расширения и отличной устойчивостью к термической нестабильности, что делает его подходящим для работы с фемтосекундными импульсными лазерами.

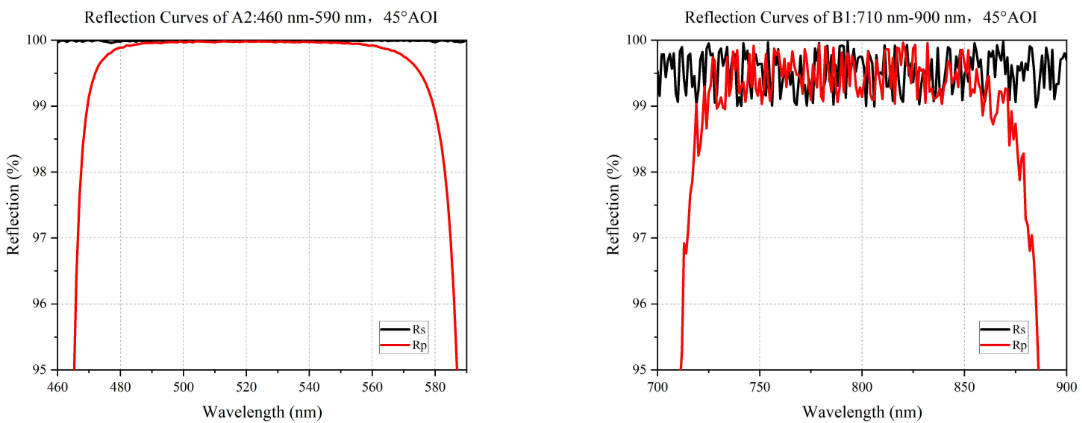

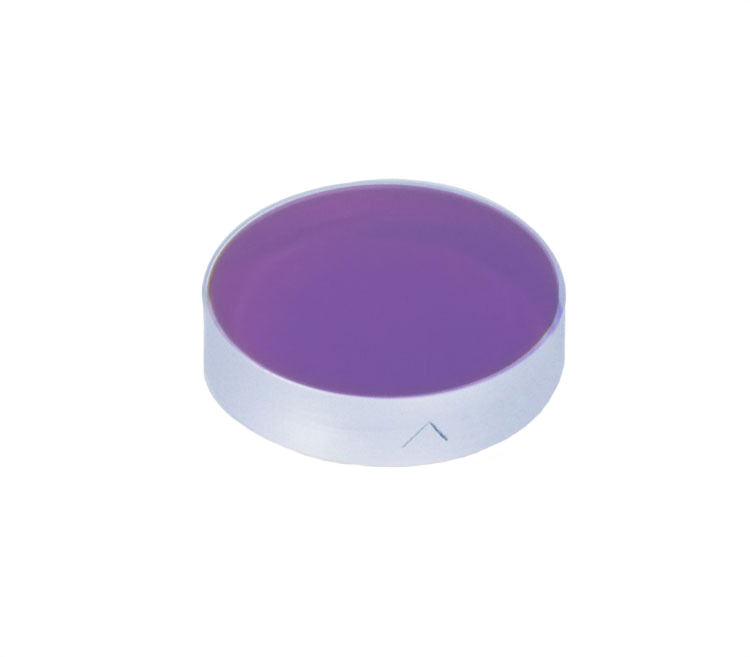

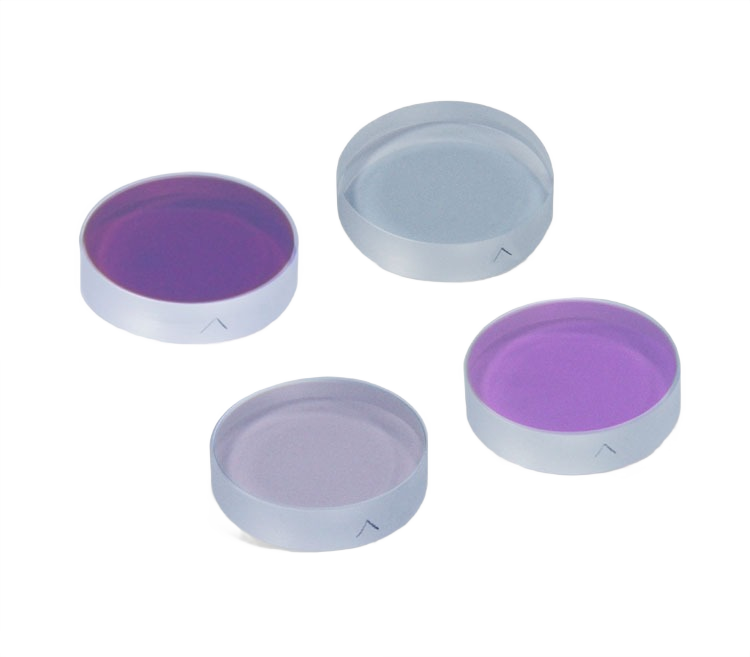

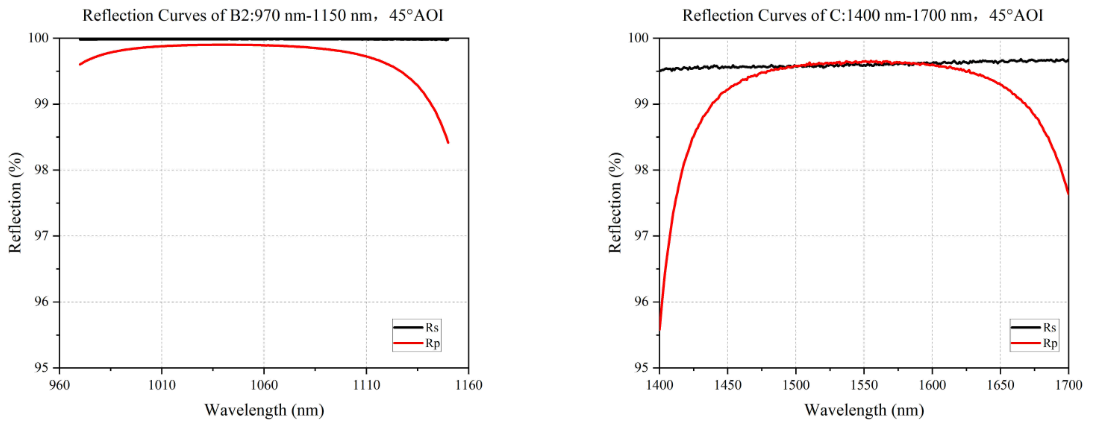

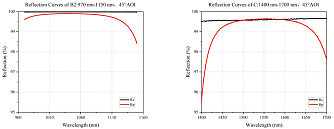

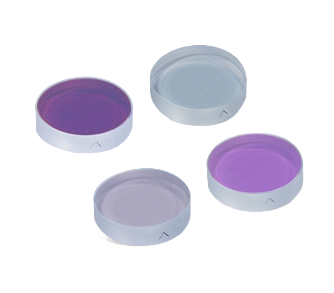

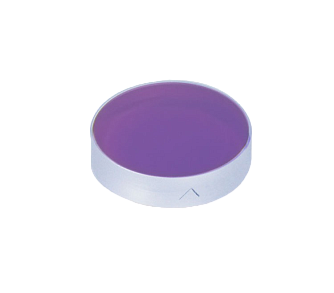

Направление, на которое указывает выгравированная на боковой стороне стрелка, - это поверхность покрытия. Рабочий диапазон длин волн лазерных отражателей LBTEK составляет 460-590, 700-930, 970-1150 и 1400-1700 нм. Коэффициент отражения достигает более 99,5%. Серия зеркал UFPM представлена 3 значениями диаметра (12,7, 25,4 и 50,8 мм) и 2 значениями толщины (6 и 12 мм).

Параметр Значение Ед.измерения
Материал
Плавленый кварц

Покрытие Диэлектрическое покрытие  (IBS)
Коэффициент отражения >99,5 %
Длина волны 460 - 1700 нм
Диаметр 12,7          25,4          50,8 мм
Размерный допуск диаметра +0,0 / -0,1 мм
Толщина 6          12 мм
Размерный допуск толщины ±0,1
мм
Параллелизм
<10 угл.мин
Качество обработки поверхности 40/20
s/d



Модель Диаметр, мм Длина волны, нм Толщина, мм
UFPM05-A2 12,7460-5906,0
UFPM05-B1 12,7710-9006,0
UFPM05-B2 12,7970-11506,0
UFPM05-C 12,71400-17006,0
UFPM10-A2 25,4460-5906,0
UFPM10-B1 25,4710-9006,0
UFPM10-B2 25,4970-11506,0
UFPM10-C 25,41400-17006,0
UFPM20-A2 50,8460-59012,0
UFPM20-B1 50,8710-90012,0
UFPM20-B1-UF-SP 50,8710-90012,0
UFPM20-B2 50,8970-115012,0
UFPM20-B2-SP 50,8970-115012,0
UFPM20-C 50,81400-170012,0
