MAC - прессованные асферические линзы без покрытия

Прессованные асферические линзы не вносят сферических аберраций в передаваемый волновой фронт при фокусировке или коллимации луча.
  • Материал оптического компонента: D-ZLAF52LA / D-ZK3 / D-LAK6.
  • Диаметр: 2,00 - 9,95 мм.
  • Фокусное расстояние: 1,5 - 18,4 мм.

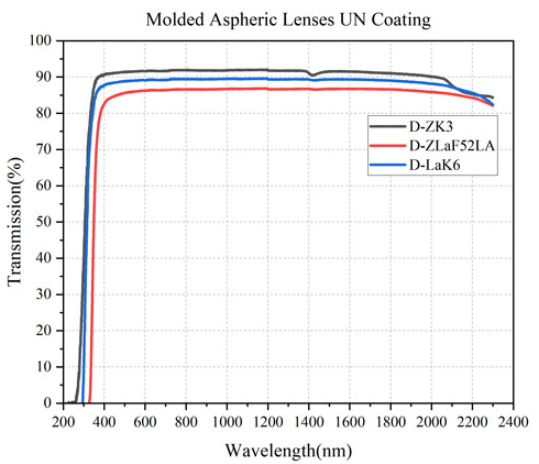

  • Диапазон длин волн: 290 - 2400 нм.

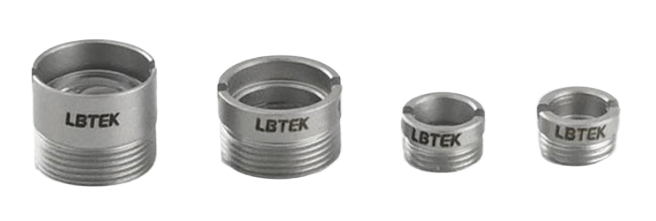

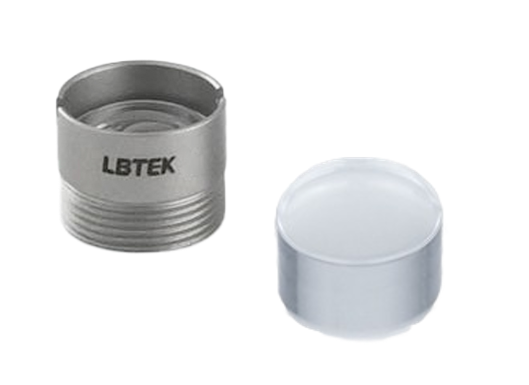

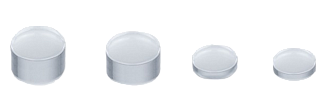

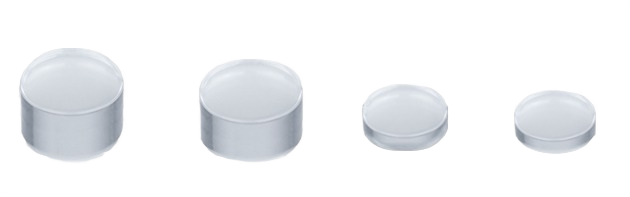

  • Серия линз в оправе - MAC, без оправы - AC.
Производитель:  LBTEK

Прессованные асферические линзы, в отличие от сферических линз, не вносят сферических аберраций в волновой фронт при фокусировке или коллимации луча. Они имеют кривизну, которая меняется от центра к краю, что обеспечивает создание более четких и точных изображений. В то время как коррекция аберраций сферическими линзами требует применения множества оптических элементов, аналогичный результат может быть достигнут с помощью значительно меньшего количества асферических линз. Использование асферических линз не только уменьшает количество элементов в системе, но и упрощает сборку оптических компонентов, а также позволяют уменьшить общую длину оптического пути, что значительно повышает практичность оптической системы. По сравнению с прецизионными полированными асферическими линзами, они отличаются высокой стабильностью производства и возможностью изготовления больших партий.

Прессованные асферические линзы без покрытия компании LBTEK изготовлены из оптического стекла D-ZK3, D-ZLAF52LA или D-LAK6, имеющего более высокий коэффициент преломления, что обеспечивает большую числовую апертуру (NA). Серия линз доступна как в оправе (MAC), так и без оправы (AC). Предлагаются линзы для работы в широком спектральном диапазоне от 290 до 2400 нм, также различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.


Параметр Значение Ед.измерения
Материал
D-ZLAF52LA         D-ZK3           D-LAK6
Покрытие Без покрытия

Диаметр
2,0 - 7,2 мм
Допуск на диаметр
±0,015  мм
Числовая апертура (NA)
0,2 - 0,7
Длина волны 290 - 2400 нм
Фокусное расстояние 1,5 - 18,4 мм
Допуск на фокусное расстояние ±1,0 %

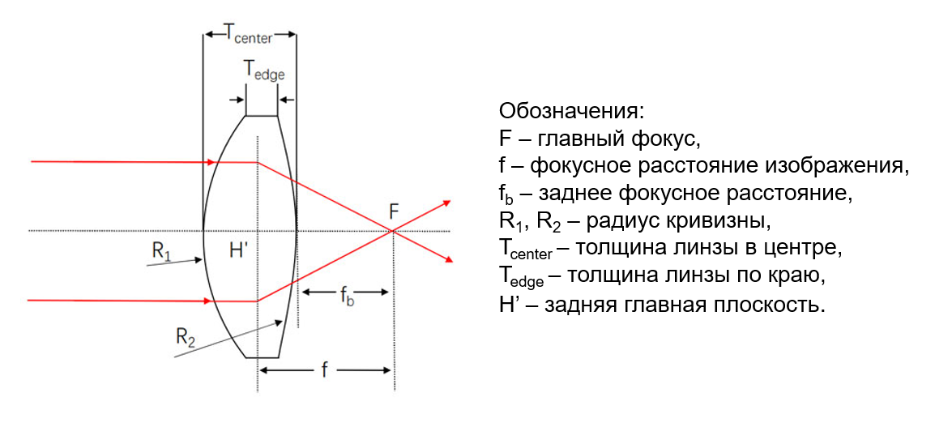

Заднее фокусное расстояние 0,8 - 17,1 мм
Толщина центра 0,86 - 5,16 мм
Допуск на толщину центра ±0,05
мм
Толщина края 0,43 - 4,25 мм
Эксцентриситет
<30
угл.мин.
Качество обработки поверхности
40/20




Модель Описание
AC90754 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2.
AC90851 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6.
AC90951 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5.
AC110314 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5.
AC111016 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6.
AC111052 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5.
AC110416 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6.
AC111116 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,700 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 7,1 мм (S1), 2,7 мм (S2). Числовая апертура: 0,5 (S2), 0,3 (S1).
AC90518 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4.
AC90519 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3.
AC91213 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5.
AC90621 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7.
AC90653 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6.
AC120653-19 Прессованная асферическая линза без покрытия. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,4 мм. Числовая апертура: 0,6.
AC120653-15 Прессованная асферическая линза без покрытия. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6.
AC110618 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6.
AC90657 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3.
AC90635 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2.
AC90620 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2.
AC91536 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 18,4 мм. Заднее фокусное расстояние: 17,1 мм. Числовая апертура: 0,2.
AC91558 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2.
AC91655 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6.
AC111619 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4.
AC91635 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3.
AC111635 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 10,0 мм. Числовая апертура: 0,3.
AC91756 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 9,950 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 5,9 мм. Числовая апертура: 0,5.
МAC91756 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2. В оправе.
МAC90851 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6. В оправе.
МAC90951 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. В оправе.
МAC110314 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5.В оправе.
МAC111016 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6. В оправе.
МAC111052 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5. В оправе.
МAC110416 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6. В оправе.
МAC111116 Прессованная асферическая линза без покрытия. Материал: D-ZLAF52LA. Диаметр: 4,700 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 7,1 мм (S1), 2,7 мм (S2). Числовая апертура: 0,5 (S2), 0,3 (S1). В оправе.
МAC90518 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4. В оправе.
МAC90519 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3. В оправе.
МAC91213 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5. В оправе.
МAC90621 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7. В оправе.
МAC90653 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. В оправе.
МAC120653-19 Прессованная асферическая линза без покрытия. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,4 мм. Числовая апертура: 0,6. В оправе.
МAC120653-15 Прессованная асферическая линза без покрытия. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. В оправе.
МAC110618 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6. В оправе.
МAC90657 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3. В оправе.
МAC90635 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2. В оправе.
МAC90620 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2. В оправе.
МAC91536 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 18,4 мм. Заднее фокусное расстояние: 17,1 мм. Числовая апертура: 0,2. В оправе.
МAC91558 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2. В оправе.
МAC91655 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6. В оправе.
МAC111619 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4. В оправе.
МAC91635 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. В оправе.
МAC111635 Прессованная асферическая линза без покрытия. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 10,0 мм. Числовая апертура: 0,3. В оправе.
МAC91756 Прессованная асферическая линза без покрытия. Материал: D-ZK3. Диаметр: 9,950 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 5,9 мм. Числовая апертура: 0,5. В оправе.
