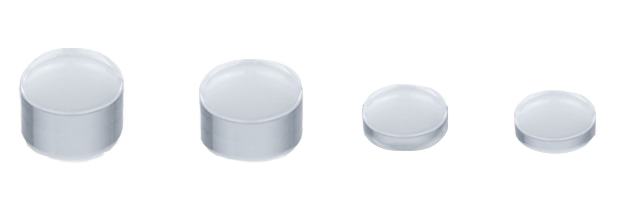

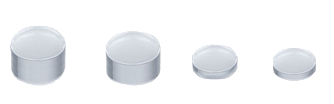

MAC-A - прессованные асферические линзы с просветляющим покрытием

Прессованные асферические линзы с просветляющим покрытием не вносят сферических аберраций в передаваемый волновой фронт при фокусировке или коллимации луча.
  • Материал оптического компонента: D-ZLAF52LA / D-ZK3 / D-LAK6.
  • Диаметр: 2,0 - 7,2 мм.
  • Фокусное расстояние: 1,5 - 18,4 мм.
  • Диапазон длин волн: 350 - 700 нм.

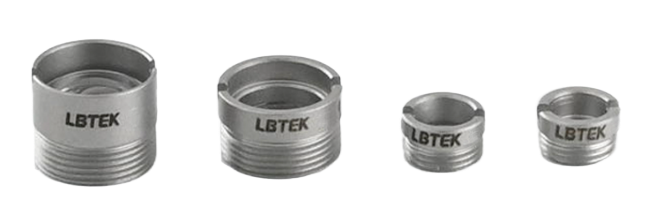

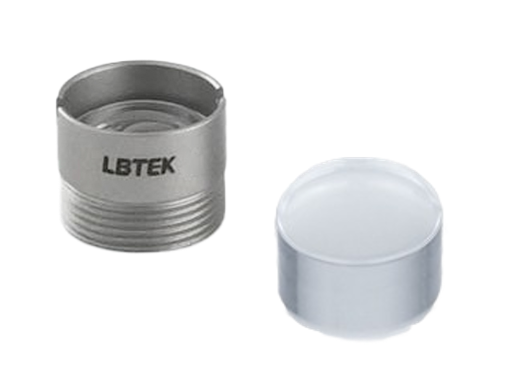

  • Серия линз в оправе - MAC-A, без оправы - AC-A.
Производитель:  LBTEK

Прессованные асферические линзы не вносят сферических аберраций в волновой фронт при фокусировке или коллимации луча. Они обеспечивают более чёткое изображение за счёт переменной кривизны поверхности. В то время как коррекция аберраций сферическими линзами требует применения множества оптических элементов, аналогичный результат может быть достигнут с помощью значительно меньшего количества асферических линз. Использование асферических линз не только уменьшает количество элементов в системе, но и упрощает сборку оптических компонентов, а также позволяют уменьшить общую длину оптического пути, что значительно повышает практичность оптической системы. По сравнению с прецизионными полированными асферическими линзами, они отличаются высокой стабильностью производства и возможностью изготовления больших партий.

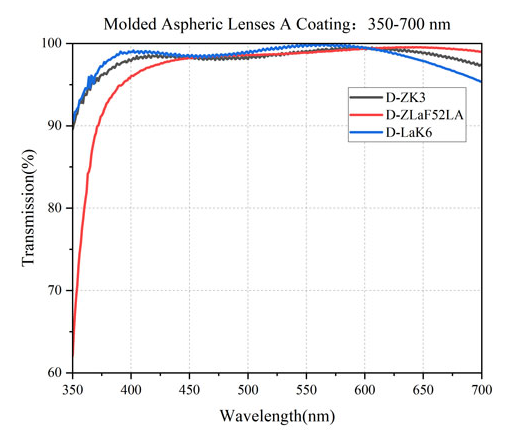

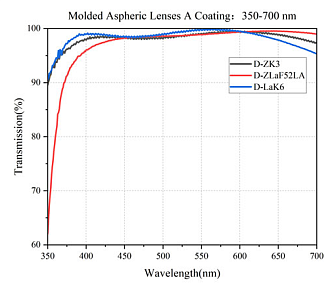

Прессованные асферические линзы с просветляющим AR-покрытием (Ravg<0,5%) компании LBTEK изготовлены из оптического стекла D-ZK3, D-ZLAF52LA или D-LAK6, имеющего более высокий коэффициент преломления, что обеспечивает большую числовую апертуру (NA). Серия линз доступна как в оправе (MAC-A), так и без оправы (AC-A). Предлагаются линзы для работы в широком спектральном диапазоне от 350 до 700 нм, также различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
D-ZLAF52LA         D-ZK3           D-LAK6
Покрытие AR-покрытие (Ravg<0,5%)

Диаметр
2,0 - 7,2 мм
Допуск на диаметр
±0,015  мм
Числовая апертура
0,2 - 0,7
Длина волны 350 - 700 нм
Фокусное расстояние 1,5 - 18,4 мм
Допуск на фокусное расстояние ±1,0 %

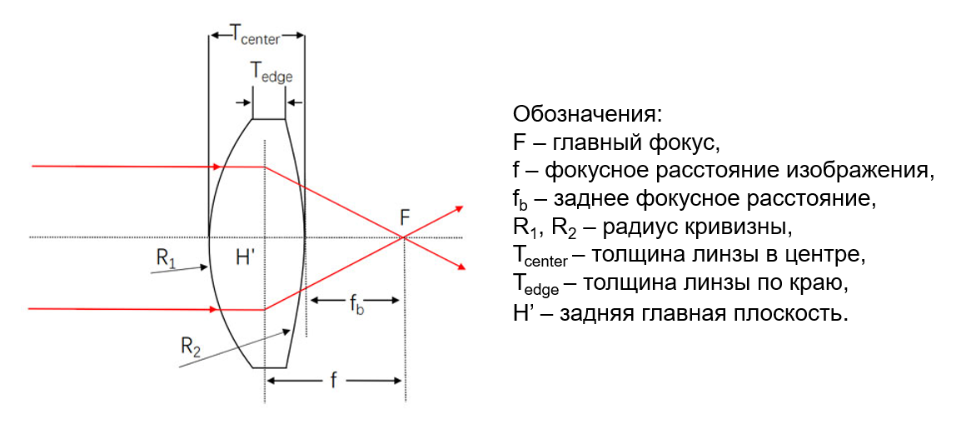

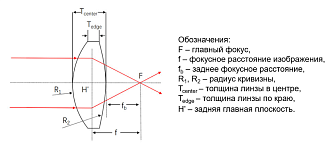

Заднее фокусное расстояние 0,8 - 17,1 мм
Толщина центра 0,86 - 5,16 мм
Допуск на толщину центра ±0,05
мм
Толщина края 0,43 - 4,25 мм
Эксцентриситет
<30
угл.мин.
Качество обработки поверхности
40/20




Модель Описание
AC90754-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм.
AC90851-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC90951-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм.
AC110314-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм.
AC111016-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC111052-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм.
AC110416-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC90518-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4. Диапазон длин волн: 350-700 нм.
AC90519-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм.
AC91213-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм.
AC90621-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7. Диапазон длин волн: 350-700 нм.
AC90653-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC120653-19-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,4 мм. Диапазон длин волн: 350-700 нм.
AC120653-15-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC110618-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC90657-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм.
AC90635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм.
AC90620-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм.
AC91558-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм.
AC91655-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм.
AC111619-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4. Диапазон длин волн: 350-700 нм.
AC91635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм.
AC111635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм.
МAC90754-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм. В оправе.
МAC90851-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC90951-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм. В оправе.
МAC110314-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм. В оправе.
МAC111016-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC111052-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм. В оправе.
МAC110416-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC90518-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4. Диапазон длин волн: 350-700 нм. В оправе.
МAC90519-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм. В оправе.
МAC91213-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 350-700 нм. В оправе.
МAC90621-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7. Диапазон длин волн: 350-700 нм. В оправе.
МAC90653-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC120653-19-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,4 мм. Диапазон длин волн: 350-700 нм. В оправе.
МAC120653-15-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-LAK6. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC110618-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC90657-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм. В оправе.
МAC90635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм. В оправе.
МAC90620-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм. В оправе.
МAC91558-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 350-700 нм. В оправе.
МAC91655-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 350-700 нм. В оправе.
МAC111619-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4. Диапазон длин волн: 350-700 нм. В оправе.
МAC91635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм. В оправе.
МAC111635-A Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 350-700 нм. В оправе.
