MAC-C - прессованные асферические линзы с просветляющим покрытием

Прессованные асферические линзы не вносят сферических аберраций в передаваемый волновой фронт при фокусировке или коллимации луча.
  • Материал оптического компонента: D-ZLAF52LA / D-ZK3.
  • Диаметр: 2,0 - 7,2 мм.
  • Фокусное расстояние: 1,5 - 18,4 мм.
  • Диапазон длин волн: 1000 - 1700 нм.

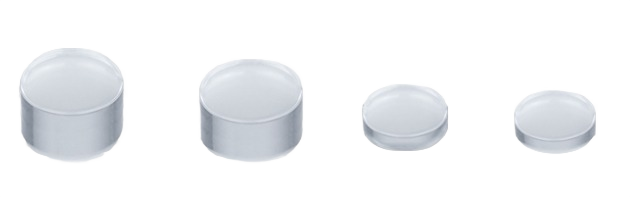

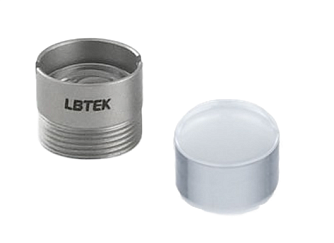

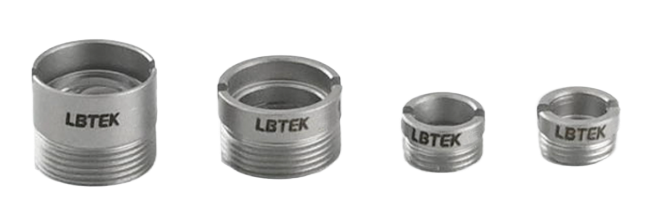

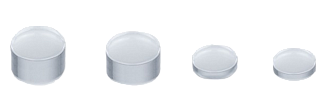

  • Серия линз в оправе - MAC-C, без оправы - AC-C.
Производитель:  LBTEK

Прессованные асферические линзы не вносят сферических аберраций в волновой фронт при фокусировке или коллимации лазерного пучка благодаря асферическому профилю с переменной кривизной. Это обеспечивает высокую точность формирования волнового фронта и улучшенное качество изображения по сравнению со сферическими линзами. В отличие от сферических линз, требующих сложных многокомпонентных систем для коррекции аберраций, асферические линзы позволяют достичь аналогичного или лучшего уровня коррекции с меньшим количеством оптических элементов. Это сокращает количество компонентов в системе, упрощает юстировку и уменьшает длину оптического тракта, повышая компактность и эффективность системы.

Прессованные асферические линзы с просветляющим AR-покрытием (Ravg<0,5%) серии АС-С компании LBTEK изготовлены из оптического стекла D-ZK3 или D-ZLAF52LA, имеющего более высокий коэффициент преломления, что обеспечивает большую числовую апертуру (NA). Серия линз доступна как в оправе (MAC-C), так и без оправы (AC-C). Предлагаются линзы для работы в широком спектральном диапазоне от 1000 до 1700 нм, также различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
D-ZLAF52LA         D-ZK3

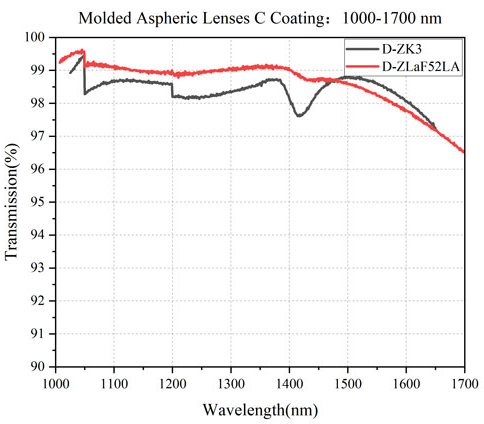

Покрытие AR-покрытие (Ravg<0,5%)

Диаметр
2,0 - 7,2 мм
Допуск на диаметр
±0,015  мм
Числовая апертура
0,2 - 0,7
Длина волны 1000 - 1700 нм
Фокусное расстояние 1,5 - 18,4 мм
Допуск на фокусное расстояние ±1,0 %

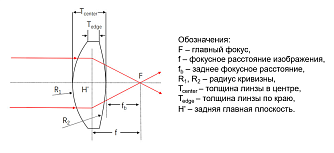

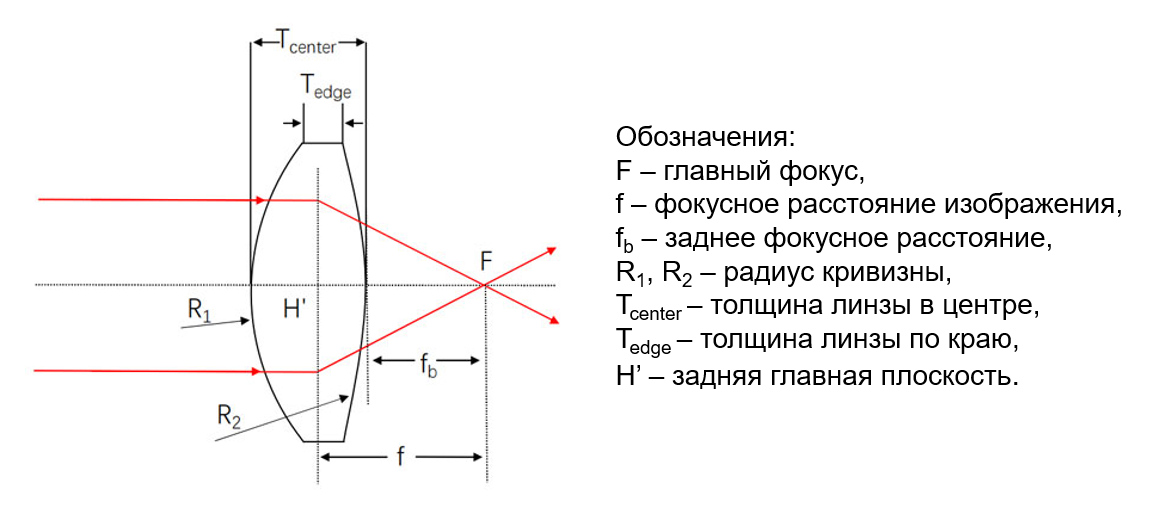

Заднее фокусное расстояние 0,8 - 17,1 мм
Толщина центра 0,86 - 5,16 мм
Допуск на толщину центра ±0,05
мм
Толщина края 0,43 - 4,25 мм
Эксцентриситет
<30
угл.мин.
Качество обработки поверхности
40/20




Модель Описание
AC90754-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм.
AC90851-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC90951-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм.
AC110314-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм.
AC111016-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC111052-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм.
AC110416-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC90518-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4. Диапазон длин волн: 1000-1700 нм.
AC90519-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм.
AC91213-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм.
AC90621-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7. Диапазон длин волн: 1000-1700 нм.
AC90653-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC110618-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC90657-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм.
AC90635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм.
AC90620-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм.
AC91558-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм.
AC91655-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм.
AC111619-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4. Диапазон длин волн: 1000-1700 нм.
AC91635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм.
AC111635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм.
MAC90754-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,000 мм. Фокусное расстояние: 5,0 мм. Заднее фокусное расстояние: 4,4 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90851-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,400 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 0,8 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90951-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 2,650 мм. Фокусное расстояние: 1,5 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC110314-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 3,000 мм. Фокусное расстояние: 2,0 мм. Заднее фокусное расстояние: 1,0 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC111016-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 2,8 мм. Заднее фокусное расстояние: 1,5 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC111052-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,000 мм. Фокусное расстояние: 3,0 мм. Заднее фокусное расстояние: 1,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC110416-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLAF52LA. Диаметр: 4,500 мм. Фокусное расстояние: 2,7 мм. Заднее фокусное расстояние: 2,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90518-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 2,2 мм. Числовая апертура: 0,4. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90519-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 4,700 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 4,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC91213-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,000 мм. Фокусное расстояние: 4,6 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90621-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 3,1 мм. Заднее фокусное расстояние: 1,8 мм. Числовая апертура: 0,7. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90653-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 4,0 мм. Заднее фокусное расстояние: 2,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC110618-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 6,325 мм. Фокусное расстояние: 4,5 мм. Заднее фокусное расстояние: 3,1 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90657-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 9,6 мм. Заднее фокусное расстояние: 8,1 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,325 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 9,6 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC90620-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,330 мм. Фокусное расстояние: 13,8 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC91558-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 6,500 мм. Фокусное расстояние: 15,3 мм. Заднее фокусное расстояние: 14,0 мм. Числовая апертура: 0,2. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC91655-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 5,5 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,6. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC111619-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 6,2 мм. Заднее фокусное расстояние: 3,5 мм. Числовая апертура: 0,4. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC91635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZK3. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм. В оправе.
MAC111635-С Прессованная асферическая линза с просветляющим покрытием. Материал: D-ZLaF52LA. Диаметр: 7,200 мм. Фокусное расстояние: 11,0 мм. Заднее фокусное расстояние: 7,9 мм. Числовая апертура: 0,3. Диапазон длин волн: 1000-1700 нм. В оправе.
