BCXLK-18 - наборы двояковыпуклых линз

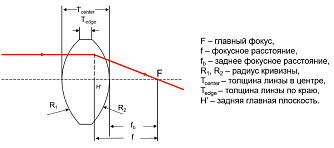

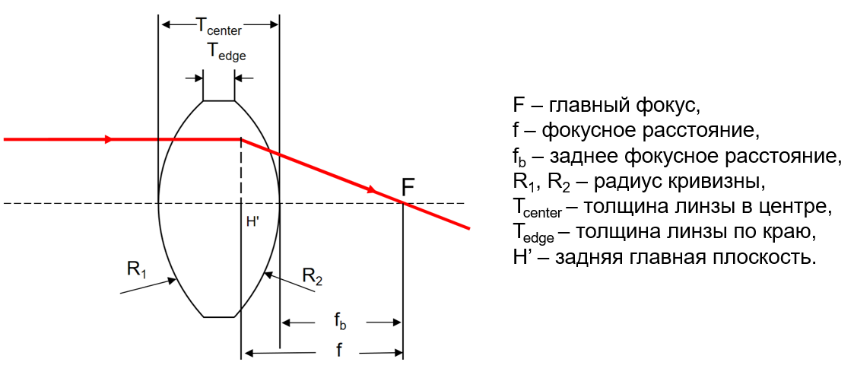

Двояковыпуклая линза состоит из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны. Применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал: N-BK7.
  • Диаметр: 25,4 мм.
  • Покрытие: без покрытия/ AR-покрытие.
  • Диапазон длин волн: 350 нм - 2 мкм/ 400 - 700 нм/ 700 - 1100 нм.
  • Фокусное расстояние: 25,4 - 1000 мм.
  • Размеры кейса: 320×260×70 мм.
  • Количество линз в наборе: 18.
Производитель:  LBTEK

Компания LBTEK предлагает наборы двояковыпуклых линз BCXLK-18, BCXLK-18-А и BCXLK-18-В. Двояковыпуклая линза состоит из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны. Линзы изготовлены из оптического стекла N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Линзы имеют диаметр 25,4 мм и легко устанавливаются в стандартные оправы. Доступны к заказу наборы линз со следующими диапазонами длин волн: 350 нм - 2 мкм, 400 - 700 нм, 700 - 1100 нм. Фокусное расстояние составляет от 25,4 до 1000 мм в зависимости от модели в наборе. На линзы из набора BCXLK-18-А и BCXLK-18-В нанесено AR-покрытие, которое снижает отражение в заданном диапазоне длин волн (Ravg<0,5%).

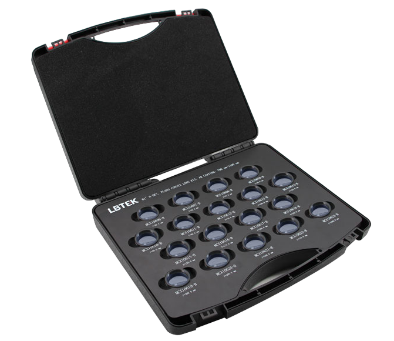

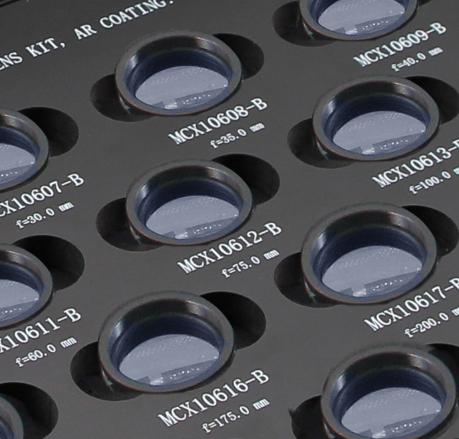

Линзы хранятся в компактном кейсе, изготовленном из полипропилена. Верхняя крышка кейса имеет мягкую подкладку для защиты оптики. Нижняя часть кейса разделена на ячейки с мягким покрытием для каждой линзы. Индивидуальные ячейки в кейсе позволяют безопасно хранить каждую линзу отдельно, защищая их от царапин и повреждений. Продуманная конструкция кейса обеспечивает удобство и безопасность транспортировки набора линз. Каждая линза имеет гравировку на установочной ячейке с информацией, такой как номер модели, тип, диаметр и фокусное расстояние, что облегчает их идентификацию и организацию хранения.

Наборы двояковыпуклых линз компании LBTEK

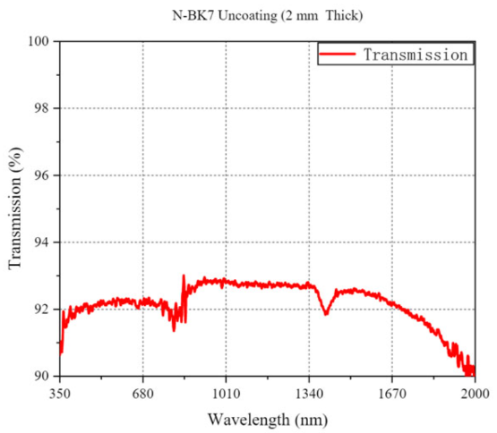

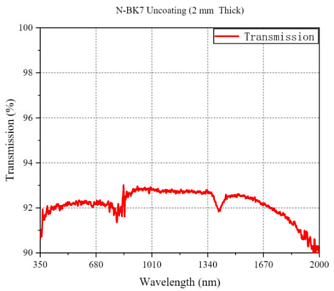

  • Набор BCXLK-18 двояковыпуклых линз без покрытия диаметром 25,4 мм, диапазон длин волн 350 нм - 2 мкм.

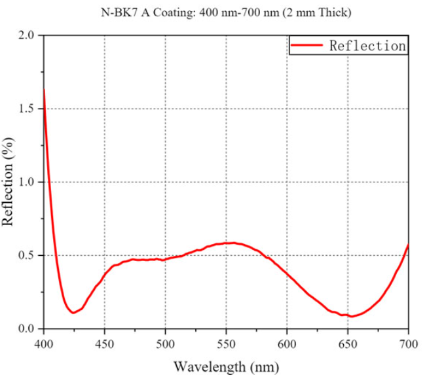

  • Набор BCXLK-18-А двояковыпуклых линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 400 - 700 нм.

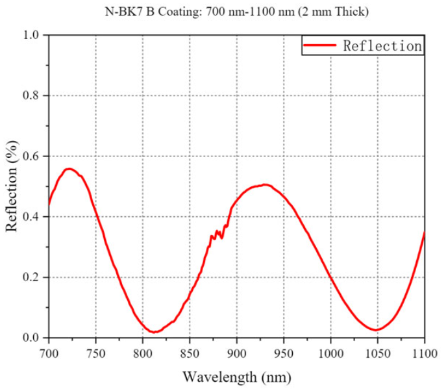

  • Набор BCXLK-18-В двояковыпуклых линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 700 - 1100 нм.

Характеристики набора BCXLK-18

Линза Материал Диапазон длин волн, нм Покрытие Диаметр (мм) Фокусное расстояние (мм) Тип резьбы
MBCX10606
N-BK7
350 - 2000 Без покрытия 25,4  25,4 SM1
MBCX10607
N-BK7
350 - 2000 Без покрытия 25,4
30,0 SM1
MBCX10608
N-BK7
350 - 2000 Без покрытия 25,4
35,0 SM1
MBCX10609
N-BK7
350 - 2000 Без покрытия 25,4
40,0 SM1
MBCX10610
N-BK7
350 - 2000 Без покрытия 25,4
50,0 SM1
MBCX10611
N-BK7
350 - 2000 Без покрытия 25,4
60,0 SM1
MBCX10612
N-BK7
350 - 2000 Без покрытия 25,4
75,0 SM1
MBCX10613
N-BK7
350 - 2000 Без покрытия 25,4
100,0 SM1
MBCX10614
N-BK7
350 - 2000 Без покрытия 25,4
125,0 SM1
MBCX10615
N-BK7
350 - 2000 Без покрытия 25,4
150,0 SM1
MBCX10616
N-BK7
350 - 2000 Без покрытия 25,4
175,0 SM1
MBCX10617
N-BK7 350 - 2000 Без покрытия 25,4
200,0 SM1
MBCX10618
N-BK7
350 - 2000 Без покрытия 25,4
250,0 SM1
MBCX10619
N-BK7
350 - 2000 Без покрытия 25,4
300,0 SM1
MBCX10620
N-BK7
350 - 2000 Без покрытия 25,4
400,0 SM1
MBCX10621
N-BK7
350 - 2000 Без покрытия 25,4
500,0 SM1
MBCX10622
N-BK7
350 - 2000 Без покрытия 25,4
750,0 SM1
MBCX10623
N-BK7
350 - 2000 Без покрытия 25,4
1000,0 SM1

Характеристики набора BCXLK-18-А

Линза Материал Диапазон длин волн, нм Покрытие Диаметр (мм) Фокусное расстояние (мм) Тип резьбы
MBCX10606-А
N-BK7
400 - 700 AR-покрытие 25,4  25,4 SM1
MBCX10607-А
N-BK7
400 - 700 AR-покрытие 25,4
30,0 SM1
MBCX10608-А
N-BK7
400 - 700 AR-покрытие 25,4
35,0 SM1
MBCX10609-А N-BK7
400 - 700 AR-покрытие 25,4
40,0 SM1
MBCX10610-А
N-BK7
400 - 700 AR-покрытие 25,4
50,0 SM1
MBCX10611-А
N-BK7
400 - 700 AR-покрытие 25,4
60,0 SM1
MBCX10612-А
N-BK7
400 - 700 AR-покрытие 25,4
75,0 SM1
MBCX10613-А
N-BK7
400 - 700 AR-покрытие 25,4
100,0 SM1
MBCX10614-А
N-BK7
400 - 700 AR-покрытие 25,4
125,0 SM1
MBCX10615-А
N-BK7
400 - 700 AR-покрытие 25,4
150,0 SM1
MBCX10616-А
N-BK7
400 - 700 AR-покрытие 25,4
175,0 SM1
MBCX10617-А
N-BK7 400 - 700 AR-покрытие 25,4
200,0 SM1
MBCX10618-А
N-BK7
400 - 700 AR-покрытие 25,4
250,0 SM1
MBCX10619-А
N-BK7
400 - 700 AR-покрытие 25,4
300,0 SM1
MBCX10620-А
N-BK7
400 - 700 AR-покрытие 25,4
400,0 SM1
MBCX10621-А
N-BK7
400 - 700 AR-покрытие 25,4
500,0 SM1
MBCX10622-А
N-BK7
400 - 700 AR-покрытие 25,4
750,0 SM1
MBCX10623-А
N-BK7
400 - 700 AR-покрытие 25,4
1000,0 SM1

Характеристики набора BCXLK-18-В

Линза Материал Диапазон длин волн, нм Покрытие Диаметр (мм) Фокусное расстояние (мм) Тип резьбы
MBCX10606-В
N-BK7
700 - 1100 AR-покрытие 25,4  25,4 SM1
MBCX10607-В
N-BK7
700 - 1100 AR-покрытие 25,4
30,0 SM1
MBCX10608-В
N-BK7
700 - 1100 AR-покрытие 25,4
35,0 SM1
MBCX10609-В N-BK7
700 - 1100 AR-покрытие 25,4
40,0 SM1
MBCX10610-В
N-BK7
700 - 1100 AR-покрытие 25,4
50,0 SM1
MBCX10611-В
N-BK7
700 - 1100 AR-покрытие 25,4
60,0 SM1
MBCX10612-В
N-BK7
700 - 1100 AR-покрытие 25,4
75,0 SM1
MBCX10613-В
N-BK7
700 - 1100 AR-покрытие 25,4
100,0 SM1
MBCX10614-В
N-BK7
700 - 1100 AR-покрытие 25,4
125,0 SM1
MBCX10615-В
N-BK7
700 - 1100 AR-покрытие 25,4
150,0 SM1
MBCX10616-В
N-BK7
700 - 1100 AR-покрытие 25,4
175,0 SM1
MBCX10617-В
N-BK7 700 - 1100 AR-покрытие 25,4
200,0 SM1
MBCX10618-В
N-BK7
700 - 1100 AR-покрытие 25,4
250,0 SM1
MBCX10619-В
N-BK7
700 - 1100 AR-покрытие 25,4
300,0 SM1
MBCX10620-В
N-BK7
700 - 1100 AR-покрытие 25,4
400,0 SM1
MBCX10621-В
N-BK7
700 - 1100 AR-покрытие 25,4
500,0 SM1
MBCX10622-В
N-BK7
700 - 1100 AR-покрытие 25,4
750,0 SM1
MBCX10623-В
N-BK7
700 - 1100 AR-покрытие 25,4
1000,0 SM1


Модель Описание
BCXLK-18 Набор двояковыпуклых линз. Без покрытия. Стандартный диаметр: 25,4 мм. Диапазон длин волн: 350 нм - 2 мкм. Фокусное расстояние: 25,4 - 1000 мм. Размеры кейса: 320×260×70 мм. Количество линз в наборе: 18.
BCXLK-18-A Набор двояковыпуклых линз. AR-покрытие. Стандартный диаметр: 25,4 мм. Диапазон длин волн: 400 - 700 нм. Фокусное расстояние: 25,4 - 1000 мм. Размеры кейса: 320×260×70 мм. Количество линз в наборе: 18.
BCXLK-18-B Набор двояковыпуклых линз. AR-покрытие. Стандартный диаметр: 25,4 мм. Диапазон длин волн: 700 - 1100 нм. Фокусное расстояние: 25,4 - 1000 мм. Размеры кейса: 320×260×70 мм. Количество линз в наборе: 18.
