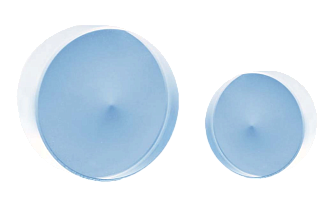

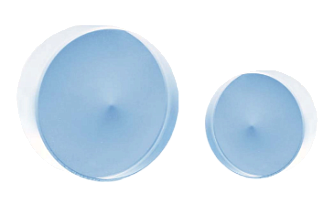

CL - аксиконовые конические линзы без покрытия

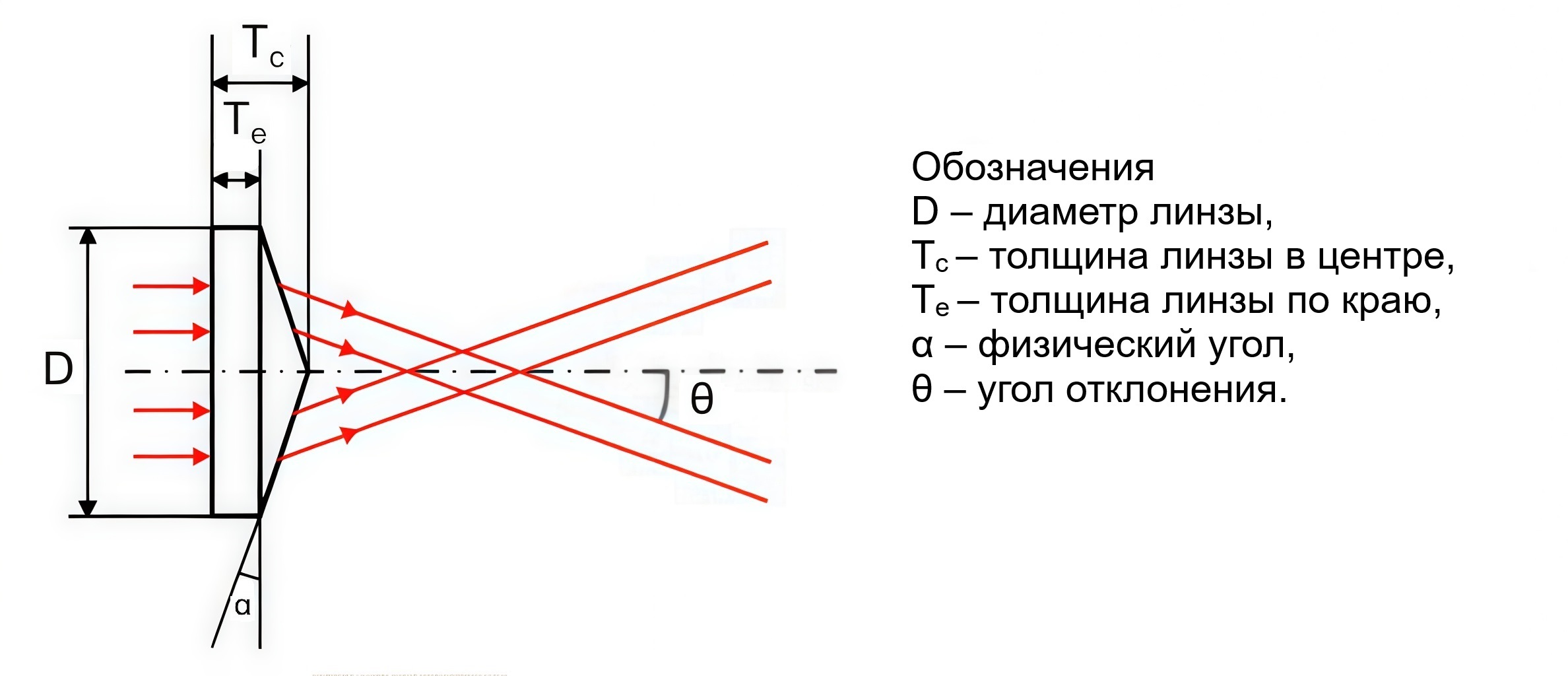

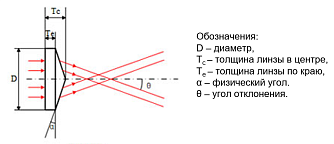

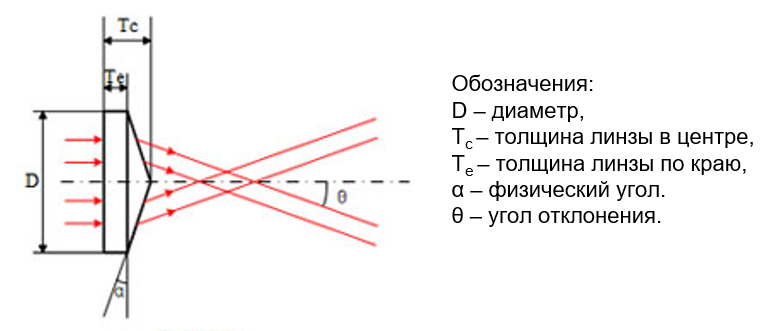

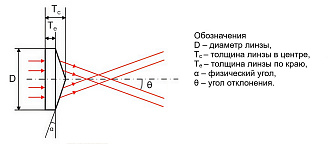

Аксиконовая коническая линза представляет собой линзу, состоящую из конической и плоской поверхностей, которые преобразуют падающий коллимированный пучок в кольцевой.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 и 25,4 мм.
  • Угол: 0,5 - 5°.
  • Прозрачная апертура: >90%.
  • Диапазон длин волн: 200 нм - 2,1 мкм.

Коническая линза представляет собой линзу, состоящую из двух поверхностей: конической и плоской. Они широко используются для формирования лучей с бесселевым распределением интенсивности или кольцевых лучей. Диаметр кольцевого пучка увеличивается с расстоянием, но лучи не расходятся, поэтому толщина кольца остаётся постоянной и равной половине диаметра исходного лазерного пучка. При использовании пары линз также можно регулировать размер фокального пятна и глубину фокусировки.

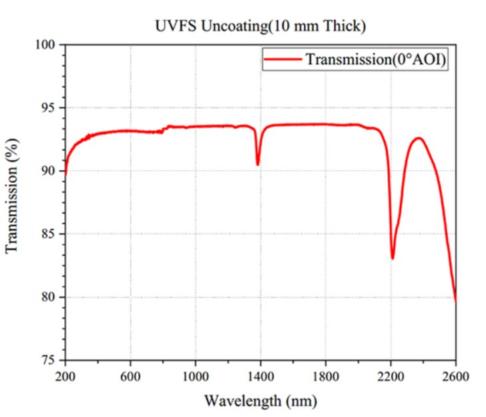

Компания LBTEK для изготовления линз данного типа использует высококачественный УФ-плавленый кварц, который обладает высокой прозрачностью в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах (от 200 нм до 2,1 мкм). Этот материал обладает низким показателем преломления и низким коэффициентом теплового расширения, что делает его пригодным для суровых условий эксплуатации. В серии CL представлены линзы с углами α на выбор: 0,5°, 1°, 2° или 5°. Аксиконовые конические линзы без покрытия предлагаются к заказу в двух размерах: 12,7 и 25,4 мм. На краях каждой линзы нарисованы стрелки, указывающие на поверхность конуса. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.

Параметр Значение Ед.измерения
Материал
UVFS

Покрытие Без покрытия

Диапазон длин волн
200 - 2100
нм
Диаметр
12,7                25,4 мм
Допуск на диаметр
+0,0/-0,1  мм
Толщина центра
5,05 - 6,11
мм
Допуск на толщину по центру
±0,1
мм
Толщина края
5 мм
Угол α
0,5 - 5 °
Угол отклонения θ
0,2-2,3 °
Угловой допуск
±0,1 °
Качество обработки поверхности
40/20


Модель Описание
CL20305 Аксиконовая коническая линза без покрытия. Диаметр: 12,7 мм. Угол α: 0,5°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20310 Аксиконовая коническая линза без покрытия. Диаметр: 12,7 мм. Угол α: 1°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20320 Аксиконовая коническая линза без покрытия. Диаметр: 12,7 мм. Угол α: 2°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20350 Аксиконовая коническая линза без покрытия. Диаметр: 12,7 мм. Угол α: 5°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20605 Аксиконовая коническая линза без покрытия. Диаметр: 25,4 мм. Угол α: 0,5°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20610 Аксиконовая коническая линза без покрытия. Диаметр: 25,4 мм. Угол α: 1°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20620 Аксиконовая коническая линза без покрытия. Диаметр: 25,4 мм. Угол α: 2°. Диапазон длин волн: 200 нм - 2,1 мкм.
CL20650 Аксиконовая коническая линза без покрытия. Диаметр: 25,4 мм. Угол α: 5°. Диапазон длин волн: 200 нм - 2,1 мкм.
