CL2 - аксиконовые конические линзы с просветляющим покрытием

Аксиконовая коническая линза представляет собой линзу, состоящую из конической и плоской поверхностей, которые преобразуют падающий коллимированный пучок в кольцевой.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 и 25,4 мм.
  • Угол включения: 0,5 - 5°.
  • Прозрачная апертура: >90%.
  • Диапазон длин волн: 400-700 нм, 700-1100 нм, 1100-1650 нм.

Аксиконовая коническая линза представляет собой линзу, состоящую из двух поверхностей: конической и плоской. Эти линзы используются для формирования лазерных пучков с бесселевым распределением интенсивности или кольцевых пучков. Диаметр кольцевого пучка увеличивается с расстоянием, но лучи не расходятся, поэтому толщина кольца остаётся постоянной и равной половине диаметра исходного лазерного пучка. При использовании пары линз также можно регулировать размер фокального пятна и глубину фокусировки.

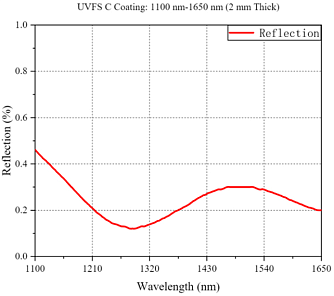

Линзы серии CL2 компании LBTEK изготовлены из УФ-плавленого кварца. Данный материал обладает низким показателем преломления, низким коэффициентом теплового расширения и высокую плотность, что делает его пригодным для суровых условий эксплуатации. Поверхность линз покрыта просветляющим покрытием, чтобы уменьшить оптические потери на отражении и увеличить коэффициент пропускания. К заказу предлагаются аксиконовые конические линзы с просветляющим покрытием трех спектральных диапазонов: 400-700 нм, 700-1100 нм и 1100-1650 нм. Линзы доступны диаметром 12,7 и 25,4 мм с четырьмя различными углами α: 0,5°, 1°, 2° и 5°. На краях каждой линзы нарисованы стрелки, указывающие на поверхность конуса. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.


Параметр Значение Ед.измерения
Серия
 CL2-А CL2-В CL2-С
Материал
UVFS
Покрытие
AR-покрытие (Ravg<0,5%)

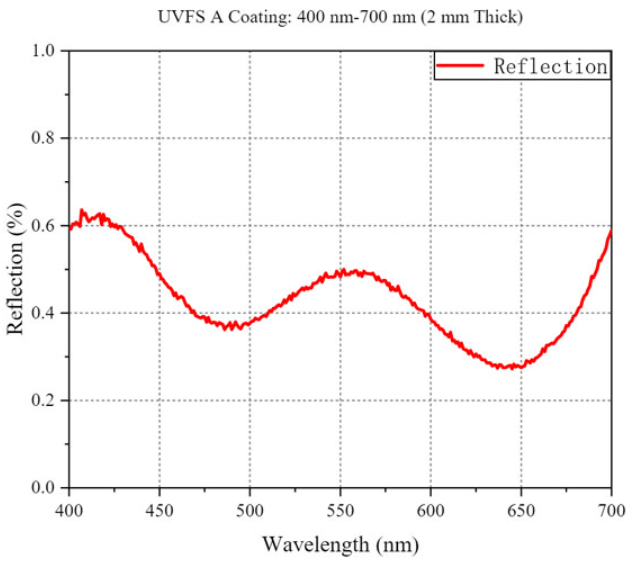

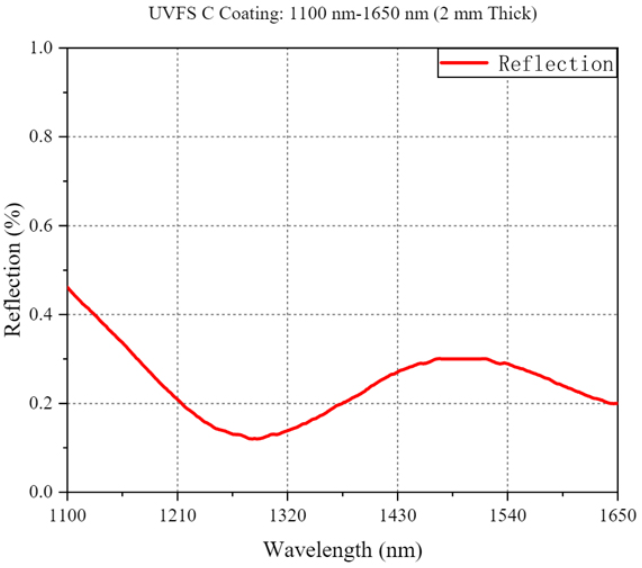

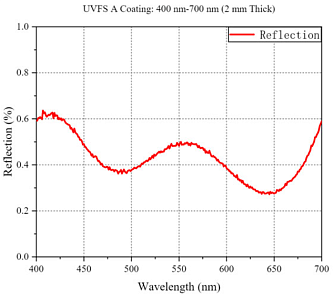

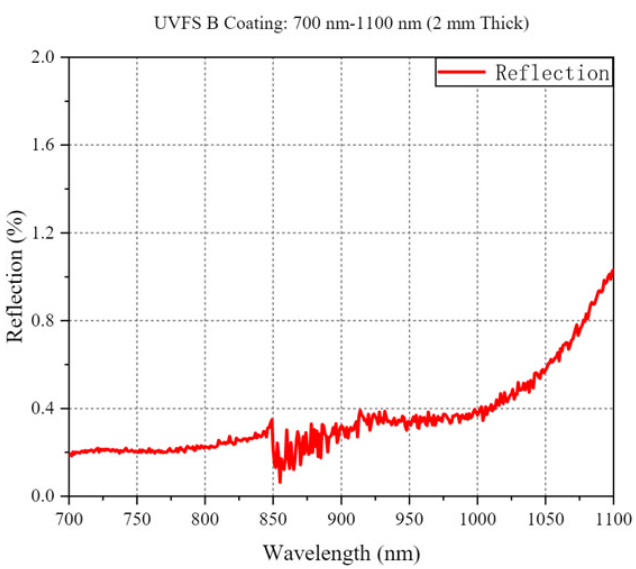

Диапазон длин волн
400-700 700-1100 1100-1650 нм
Диаметр
12,7     25,4 мм
Допуск на диаметр
+0,0 / -0,1 мм
Толщина центра
5,11 - 6,11 мм
Допуск на толщину по центру
±0,1 мм
Толщина края
5 мм

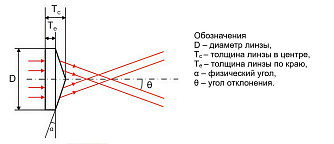

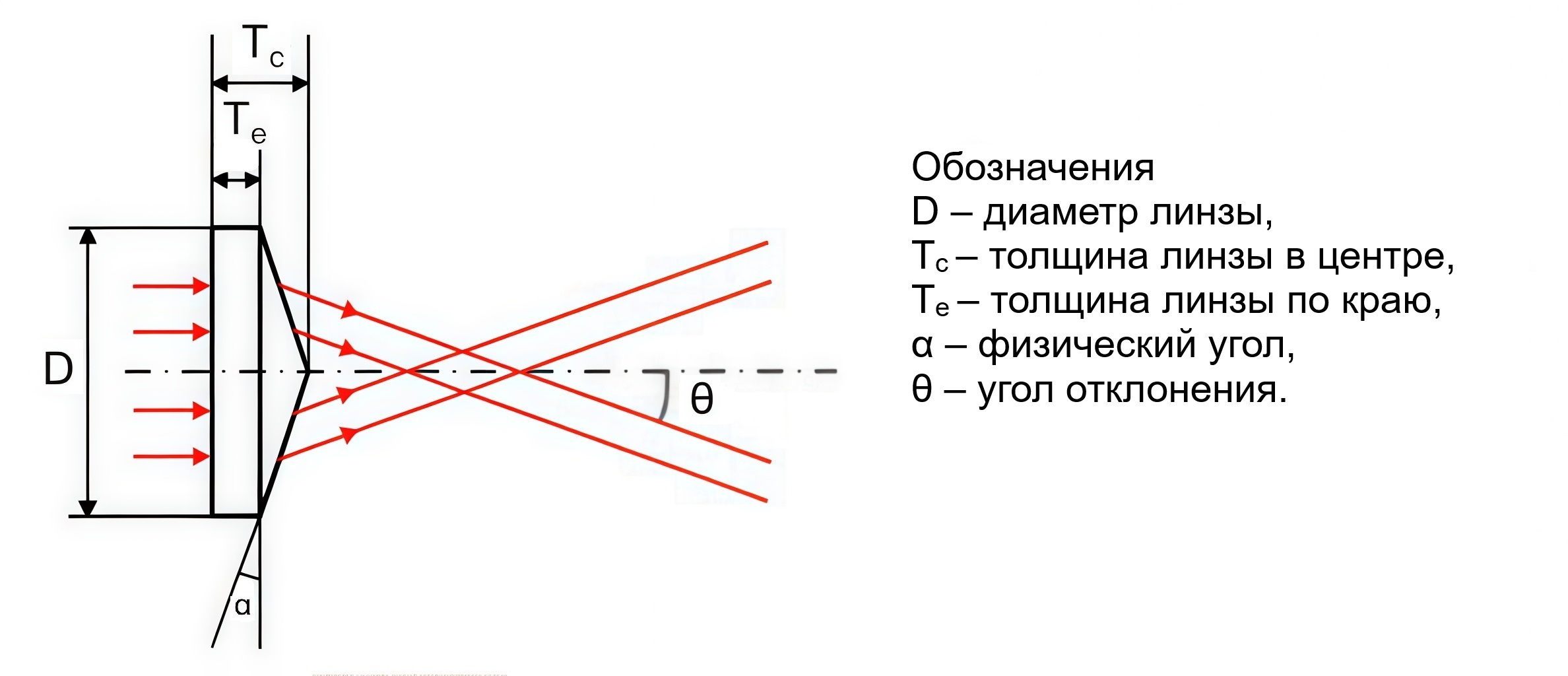

Угол α
0,5 - 5 °
Угол отклонения θ
0,2-2,3 °
Угловой допуск
±0,1 °
Качество обработки поверхности
40/20


Модель Описание
CL20605-А Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 0,5°. Диапазон длин волн: 400-700 нм.
CL20610-А Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 1°. Диапазон длин волн: 400-700 нм.
CL20620-А Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 2°. Диапазон длин волн: 400-700 нм.
CL20650-А Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 5°. Диапазон длин волн: 400-700 нм.
CL20605-B Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 0,5°. Диапазон длин волн: 700-1100 нм.
CL20610-B Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 1°. Диапазон длин волн: 700-1100 нм.
CL20620-B Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 2°. Диапазон длин волн: 700-1100 нм.
CL20650-B Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 5°. Диапазон длин волн: 700-1100 нм.

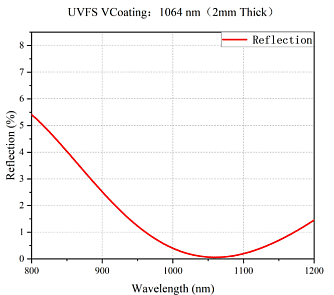

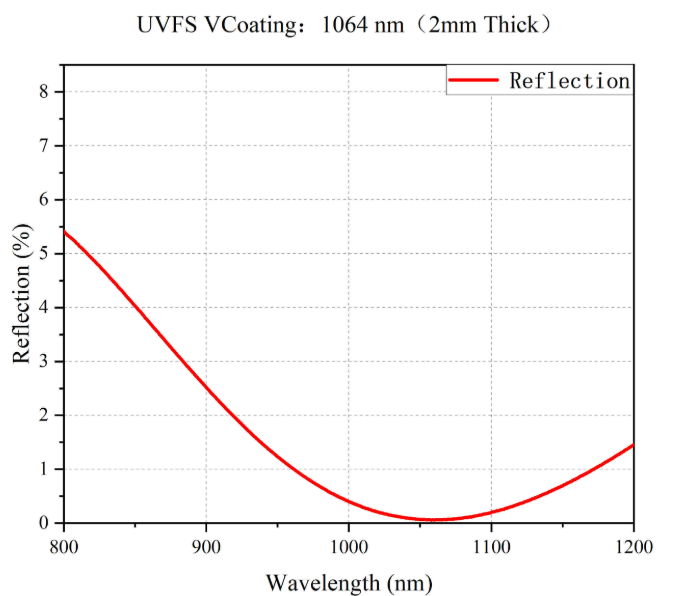

CL20350-1064-SP Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 12,7 мм. Угол α: 5°. Рабочая длина волны: 1064 нм.
CL20650-1064-SP Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 5°. Рабочая длина волны: 1064 нм.
CL20620-C Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 2°. Диапазон длин волн: 1100-1650 нм.
CL20650-C Аксиконовая коническая линза с просветляющим покрытием. Диаметр: 25,4 мм. Угол α: 5°. Диапазон длин волн: 1100-1650 нм.
