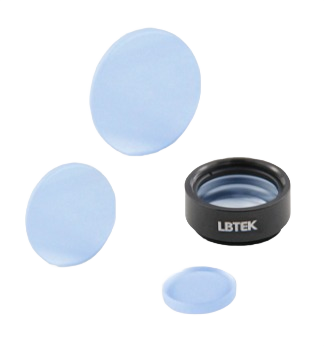

CX1-AB - плоско-выпуклые линзы
- Материал оптического компонента: N-BK7.
- Диаметр: 12,7 - 25,4 мм.
- Фокусное расстояние: 15 - 1000 мм.
- Диапазон длин волн: 400 - 1100 нм.
Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону. Плоско-выпуклые линзы обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность. Для изготовления линз серии CX1-AB, компания LBTEK использует оптическое стекло N-BK7 с просветляющим AR-покрытием (Ravg<1%), так как N-BK7 является наиболее распространенным материалом для изготовления высококачественных оптических компонентов и в основном используется в видимом свете и ближнем инфракрасном диапазоне. Плоско-выпуклые линзы серии CX1-AB имеют более 20 вариаций положительных значений фокусного расстояния.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
N-BK7 |
|||||||
| Покрытие |

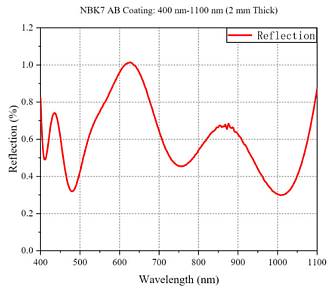

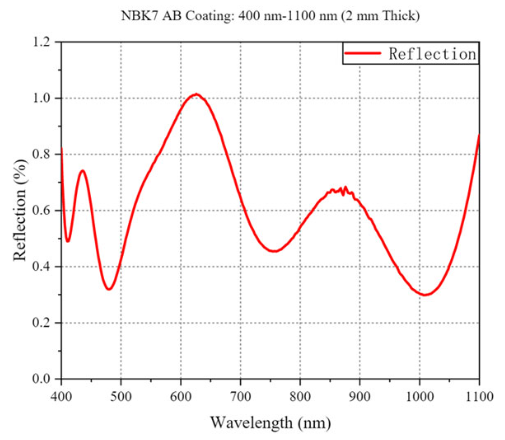

AR-покрытие (Ravg<1%) |
|||||||
| Длина волны |
400 - 1100 |
нм | ||||||
| Диаметр |
12,7 - 25,4 |
мм | ||||||
| Допуск диаметра |
+0,0 / -0,1 |
мм | ||||||
| Толщина центра | 2,2 - 11,7 | мм | ||||||
|
Допуск на толщину по центру |
±0,1 |
мм | ||||||
| Толщина края | 1,8 - 2 | мм | ||||||

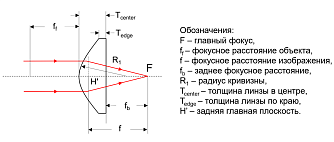

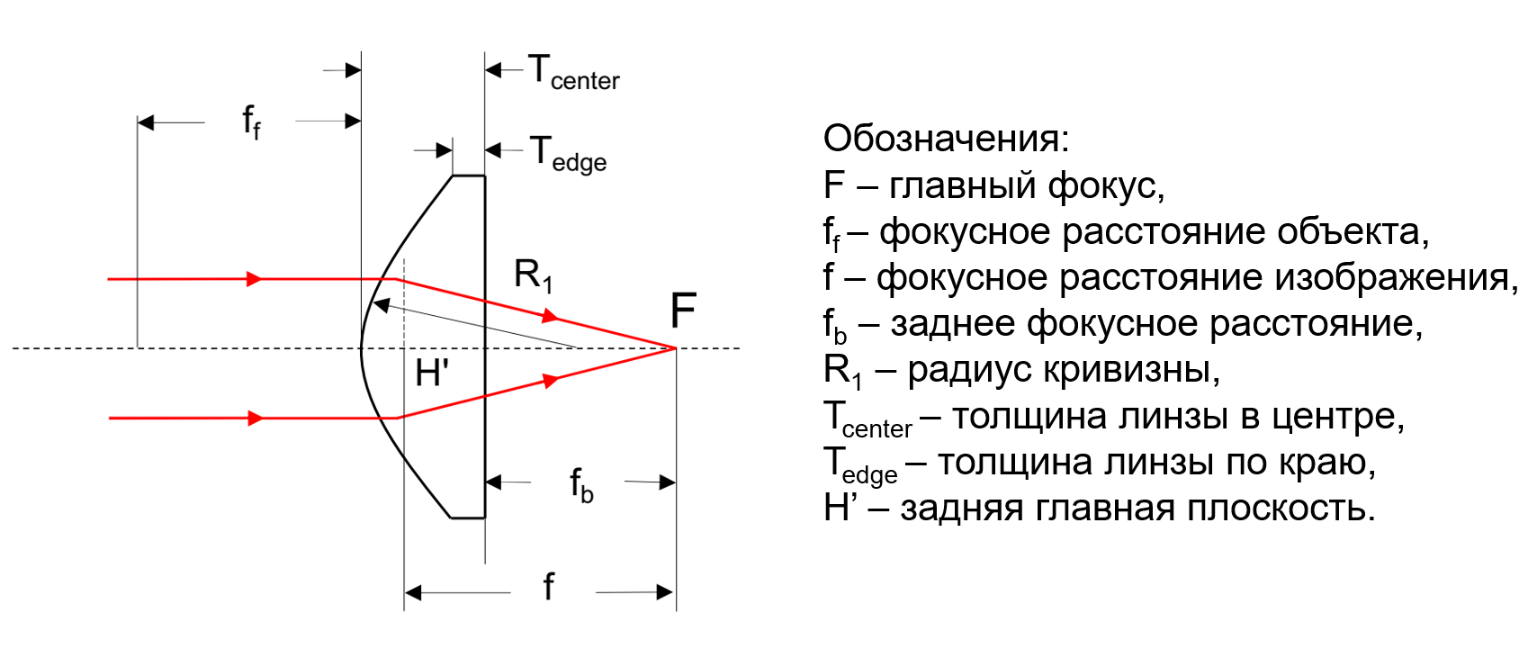

| Фокусное расстояние | 15 - 1000 | мм | ||||||
| Допуск на фокусное расстояние | ±1 |
% |
||||||
| Заднее фокусное расстояние | 11,6 - 995,3 | мм | ||||||
|
Эксцентриситет |
<3 |
угл.мин. | ||||||
| Качество обработки поверхности | 40/20 | |||||||
