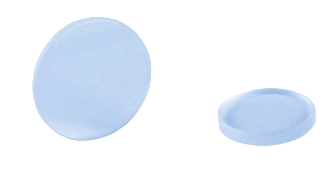

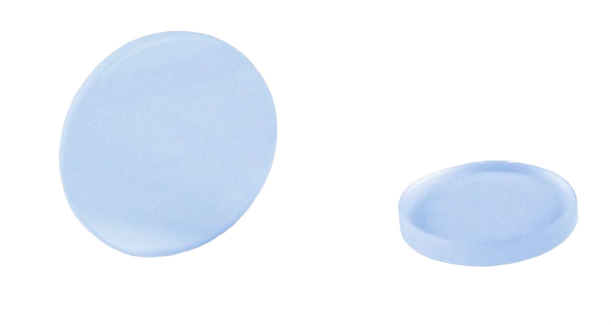

CX-633 - плоско-выпуклые линзы с просветляющим покрытием
- Материал оптического компонента: N-BK7.
- Диаметр: 12,7 мм, 25,4 мм.
- Фокусное расстояние: 15 - 1000 мм.
- Рабочая длина волны: 633 нм.

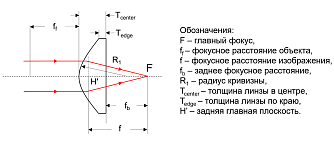

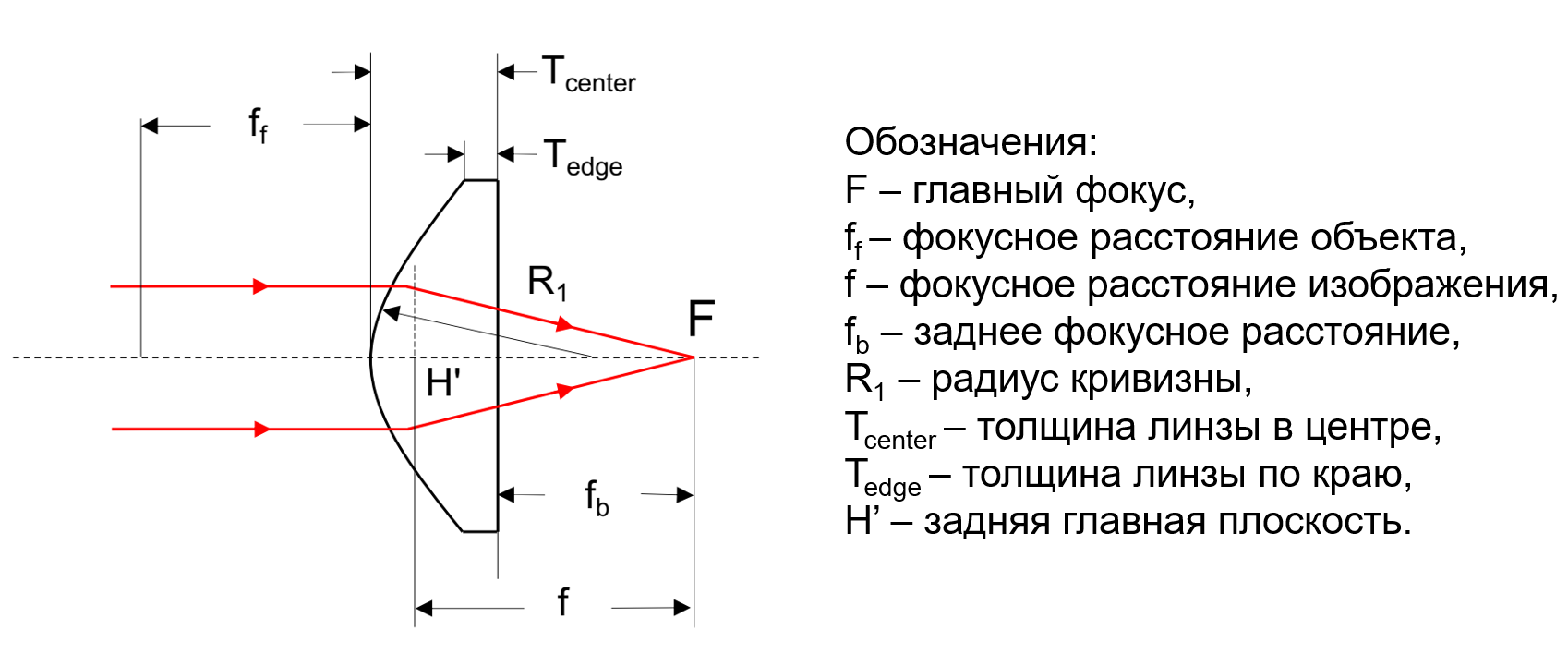

Плоско-выпуклые линзы имеют одну плоскую и выпуклую поверхность. Они применяются в таких задачах, как сведение луча, уменьшение фокусного расстояния или увеличение изображения. Важно отметить, что для уменьшения аберраций при фокусировке пучок света должен падать на выпуклую поверхность линзы, а при коллимации точечного источника - на плоскую поверхность линзы. Плоско-выпуклые линзы используют в диодных лазерах и сложных оптических системах.

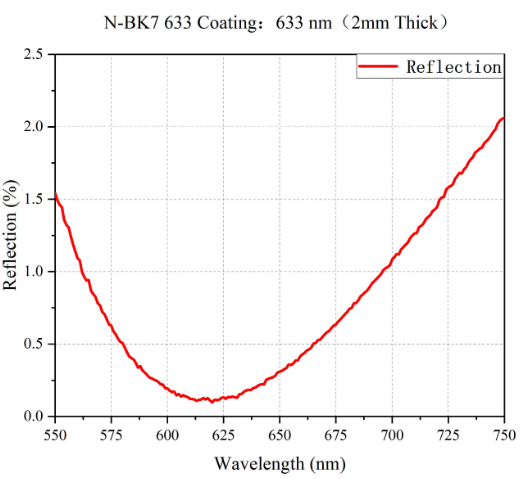

Для изготовления линз серии CX-780 компания LBTEK использует высококачественное оптическое стекло N-BK7. Рабочая длина волны 633 нм. Линзы имеют просветляющее покрытие, отражательная способность составляет менее 0,25%. Также они обладают высокой устойчивостью к лазерному излучению, их порог лазерного повреждения (LIDT) составляет составляет 10 Дж/см2 при 633 нм, 10 нс, 10 Гц. Доступны к заказу плоско-выпуклые линзы с просветляющим покрытием в двух стандартных диаметрах: 12,7 мм и 25,4 мм. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Материал | N-BK7 | ||
| Покрытие | AR-покрытие (Ravg<0,25%) | ||
| Рабочая длина волны | 633 | нм | |
| Диаметр | 12,7 25,4 | мм | |
| Допуск на диаметр | +0,0 / -0,1 | мм | |
| Толщина центра | 2,2 - 8,6 | мм | |
| Допуск на толщину по центру | ±0,1 | мм | |
| Толщина края | 1,8 - 2,1 | мм | |
| Фокусное расстояние | 15 - 1000 | мм | |
| Допуск на фокусное расстояние | ±1 | % | |
| Заднее фокусное расстояние | 11,6 - 995,3 | мм | |
| Эксцентриситет | <3 | угл.мин. | |
| Качество обработки поверхности | 40/20 | ||
