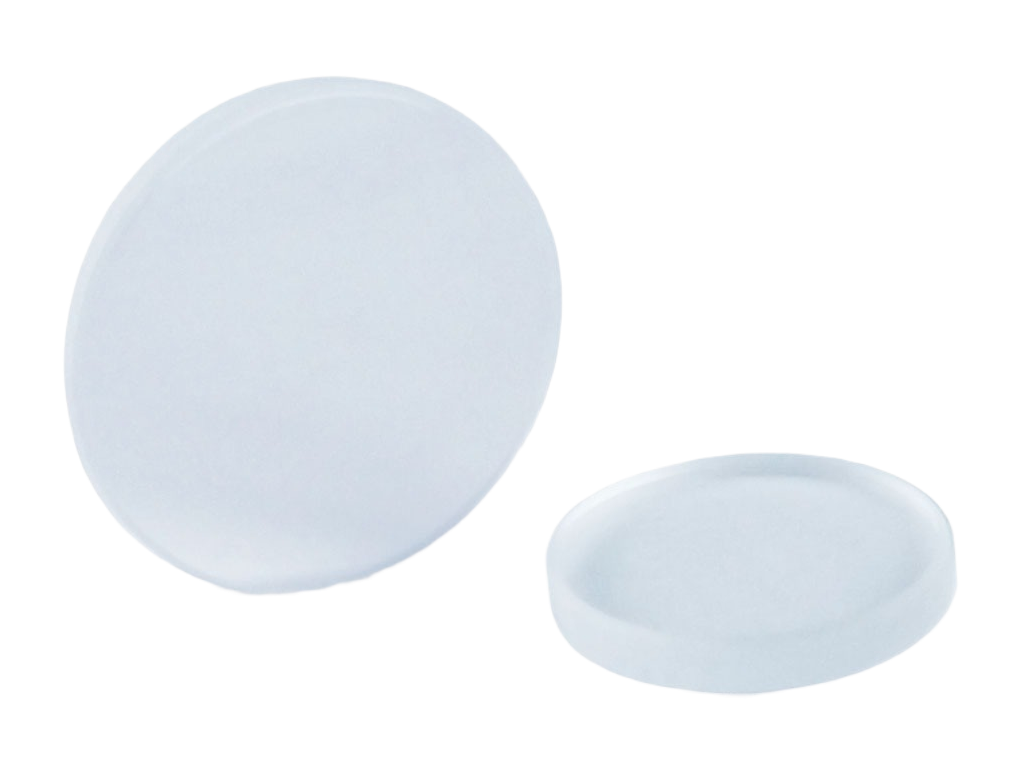

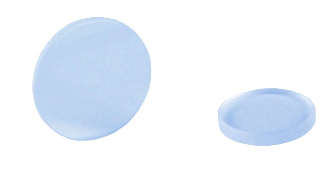

CX-780 - плоско-выпуклые линзы с просветляющим покрытием
- Материал оптического компонента: N-BK7.
- Диаметр: 12,7 мм, 25,4 мм.
- Фокусное расстояние: 15 - 1000 мм.
- Рабочая длина волны: 780 нм.

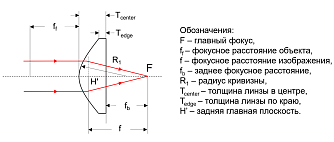

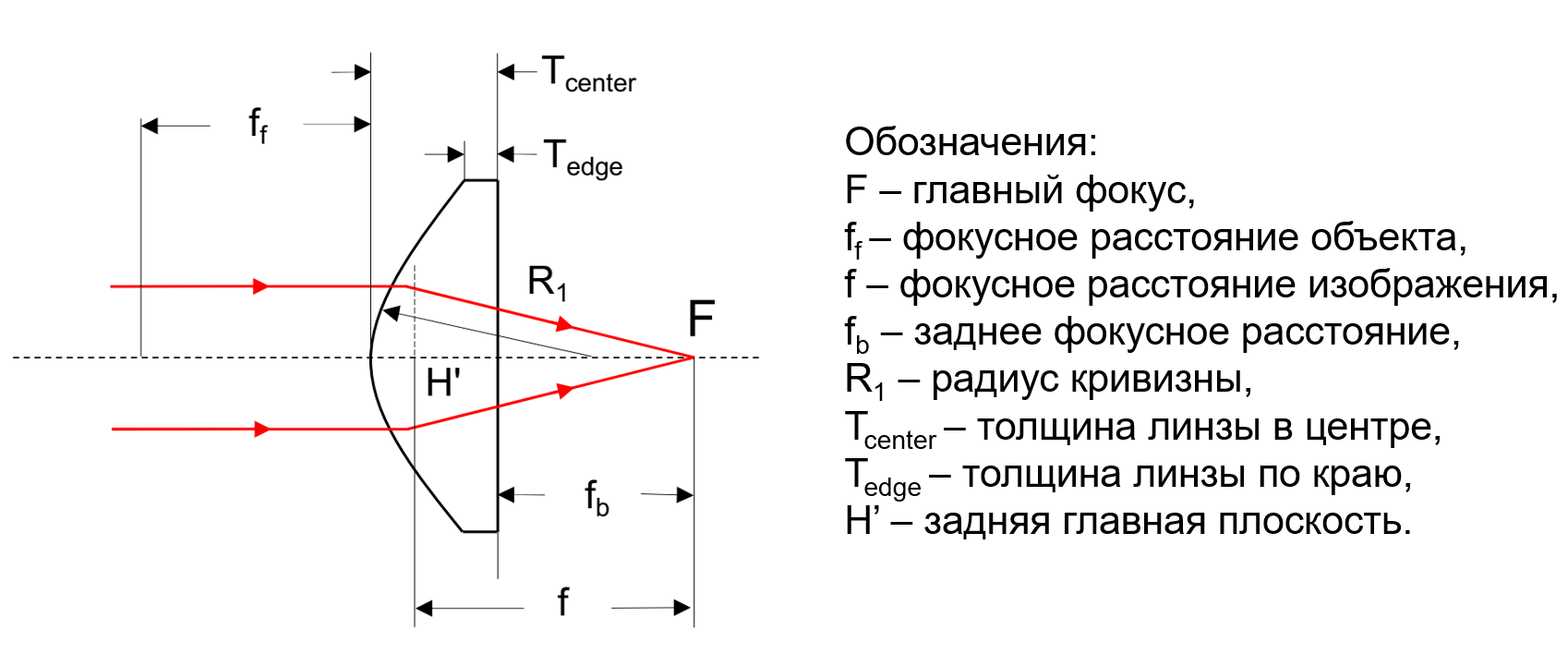

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую поверхность. Они используются для таких задач, как сведение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферических аберраций при работе с коллимированным пучком свет должен падать на выпуклую поверхность линзы, тогда как при коллимации точечного источника оптимально использовать плоскую поверхность линзы. Плоско-выпуклые линзы широко применяются в работе с диодными лазерами, они также подходят для сложных оптических систем.

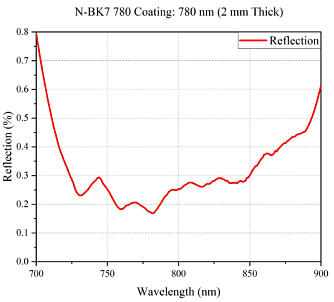

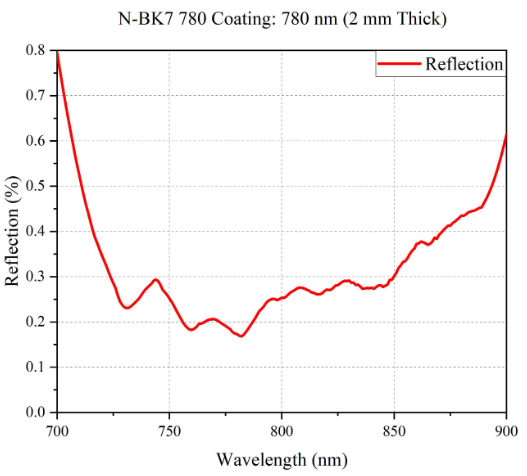

Линзы серии CX-780 изготовлены из высококачественного оптического стекла N-BK7. Предназначены для использования в системах с длиной волны 780 нм. Благодаря просветляющему покрытию потери света на отражение минимальны, а коэффициент отражения составляет менее 0,25 %. Эти линзы способны выдерживать интенсивное лазерное излучение благодаря высокому порогу лазерного повреждения (LIDT составляет 10 Дж/см2, 810 нм, 10 нс). Предлагаются плоско-выпуклые линзы с просветляющим покрытием в двух стандартных диаметрах: 12,7 мм и 25,4 мм. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Материал | N-BK7 | ||
| Покрытие | AR-покрытие (Ravg<0,25%) | ||
| Рабочая длина волны | 780 | нм | |
| Диаметр | 12,7 25,4 | мм | |
| Допуск на диаметр | +0,0 / -0,1 | мм | |
| Толщина центра | 2,2 - 8,6 | мм | |
| Допуск на толщину по центру | ±0,1 | мм | |
| Толщина края | 1,8 - 2,1 | мм | |
| Фокусное расстояние | 15 - 1000 | мм | |
| Допуск на фокусное расстояние | ±1 | % | |
| Заднее фокусное расстояние | 11,6 - 995,3 | мм | |
| Эксцентриситет | <3 | угл.мин. | |
| Качество обработки поверхности | 40/20 | ||
