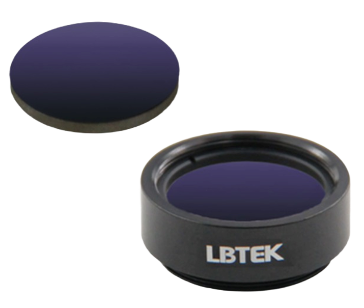

МCX9-E3 - плоско-выпуклые линзы с просветляющим покрытием

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения.
  • Материал оптического компонента: ZnSe.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 25,4 - 500 мм.
  • Диапазон длин волн: 7 - 12 мкм.
Производитель:  LBTEK

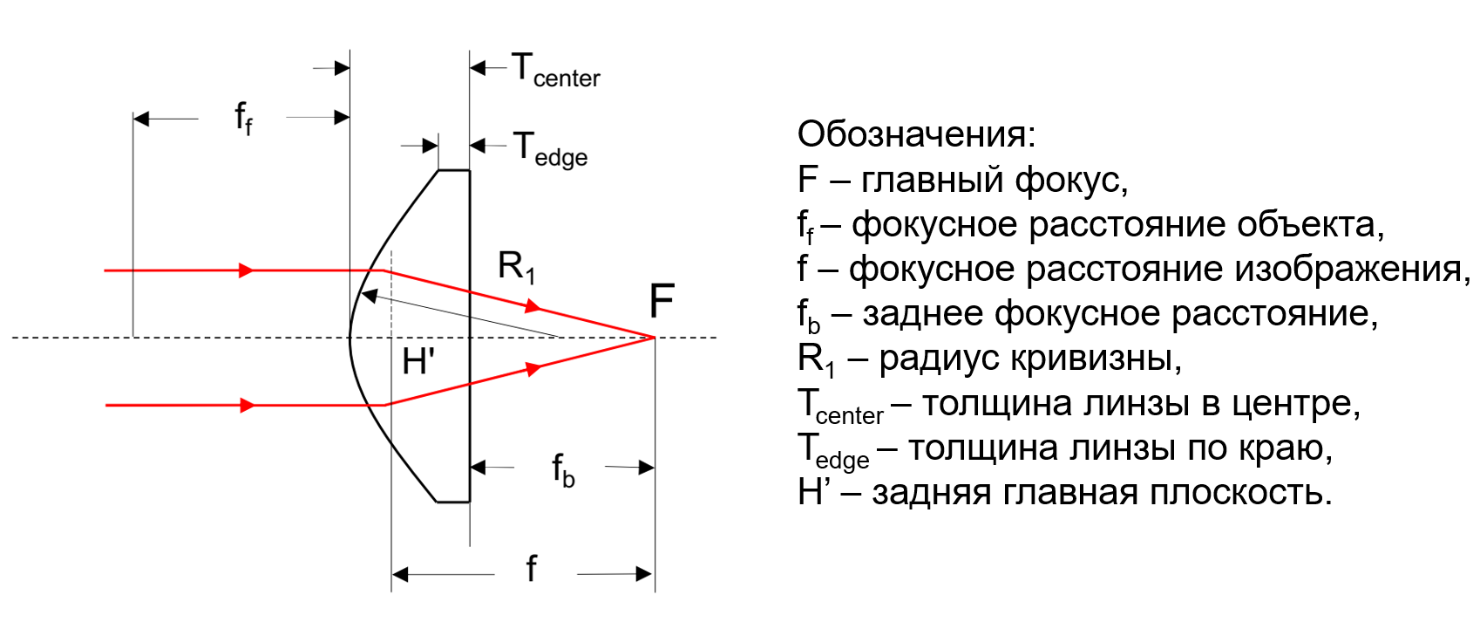

Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность и применяется для сведения световых лучей и формирования изображений. Чтобы уменьшить сферические аберрации при фокусировке коллимированного пучка, его следует направлять на выпуклую сторону линзы, а при коллимации точечного источника - на плоскую.

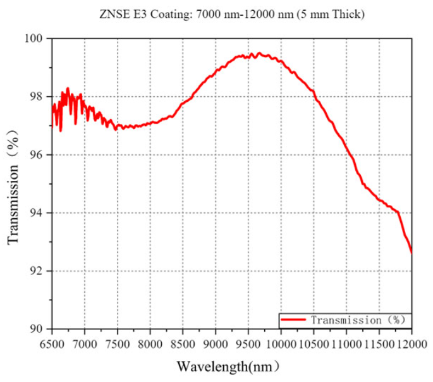

Плоско-выпуклые линзы компании LBTEK изготовлены из высококачественного оптического стекла ZnSe. Линзы предназначены для работы в спектральным диапазоне от 7 до 12 мкм. Нанесение просветляющего покрытия на оптические элементы позволяет минимизировать отражение в определённом диапазоне длин волн. Просветляющее покрытие обеспечивает отражательную способность <1%. Предлагаются к заказу линзы диаметром 25,4 мм. Плоско-выпуклые линзы с просветляющим покрытием имеют 7 вариаций положительных значений фокусного расстояния. Линзы устанавливаются в стандартные оправы (серия MCX9-E3), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия CX9-E3). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия МCX9-E3 CX9-E3
В оправе
да нет
Материал
ZnSe

Покрытие
AR-покрытие (Ravg<1%)

Длина волны
7 - 12
мкм
Диаметр
25,4
мм
Допуск на диаметр
+0,0 / -0,1
мм
Толщина центра
2,1 - 4,34 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
2 - 3,71 мм
Фокусное расстояние
25,4 - 500 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
253,6 - 499,1 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание

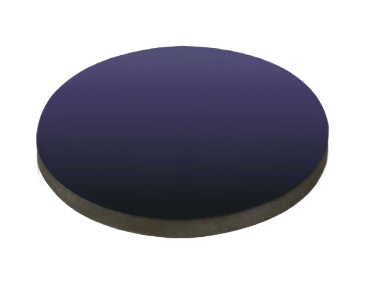

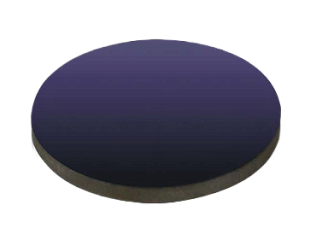

CX90606-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Диапазон длин волн: 7 - 12 мкм.
CX90610-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 50,1 мм. Диапазон длин волн: 7 - 12 мкм.
CX90612-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 7 - 12 мкм.
CX90613-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 100,2 мм. Диапазон длин волн: 7 - 12 мкм.
CX90615-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 149 мм. Диапазон длин волн: 7 - 12 мкм.
CX90617-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 7 - 12 мкм.
CX90621-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 7 - 12 мкм.

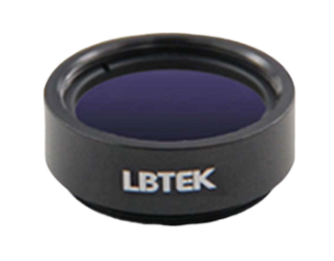

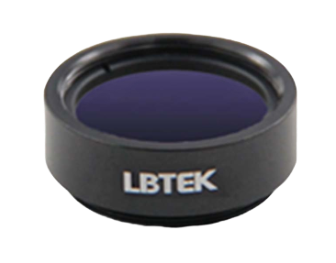

МCX90606-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90610-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 50,1 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90612-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90613-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 100,2 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90615-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 149 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90617-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
МCX90621-E3 Плоско-выпуклая линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 7 - 12 мкм. В оправе.
