CXLK-18 - наборы плоско-выпуклых линз

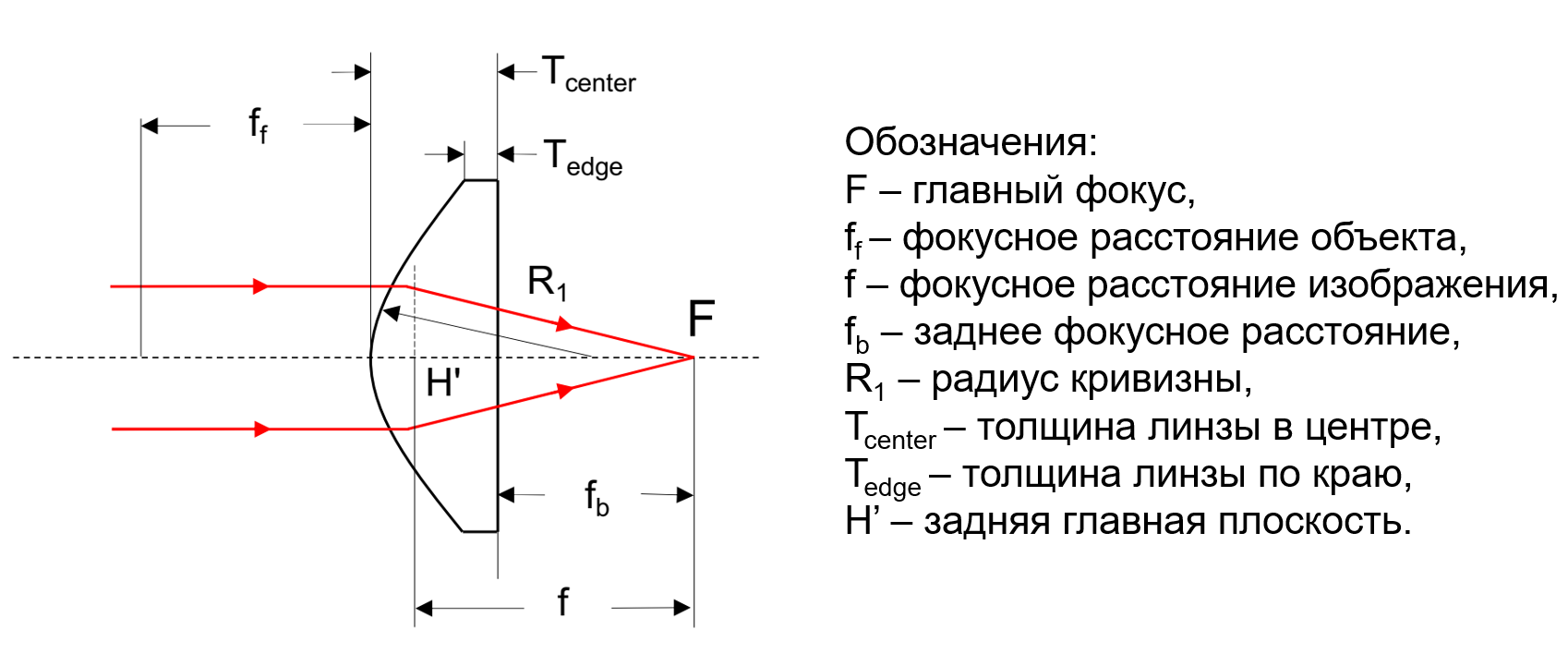

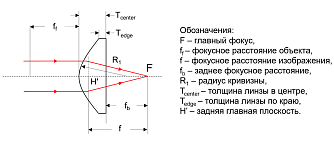

Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность. Они применяются для таких задач, как фокусировка и коллимации пучка.
- Материал: N-BK7.
- Покрытие: без покрытия/ AR-покрытие.
- Диаметр линз: 25,4 мм.
- 4 диапазона длин волн.
- Фокусное расстояние: 25,4 - 1000 мм.
- Размеры кейса: 320×260×70 мм.
- Количество линз в наборе: 18.
Производитель: LBTEK
Компания LBTEK предлагает наборы плоско-выпуклых линз CXLK-18, CXLK-18-А, CXLK-18-В и CXLK-18-С. Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность. Линзы изготовлены из высококачественного оптического стекла N-BK7. Линзы имеют диаметр 25,4 мм и легко устанавливаются в стандартные оправы. Доступны к заказу наборы линз со следующими диапазонами длин волн: 350 нм - 2 мкм, 400 - 700 нм, 700 - 1100 нм и 1100 - 1650 нм. Фокусное расстояние составляет от 25,4 до 1000 мм в зависимости от модели. На линзы из набора CXLK-18-А, CXLK-18-В и CXLK-18-С нанесено AR-покрытие, которое снижает отражение в заданном диапазоне длин волн (Ravg<0,5%).
Линзы хранятся в компактном кейсе, изготовленном из полипропилена. Верхняя крышка кейса имеет мягкую подкладку для защиты оптики. Нижняя часть кейса разделена на ячейки с мягким покрытием для каждой линзы. Индивидуальные ячейки в кейсе позволяют безопасно хранить каждую линзу отдельно, защищая их от царапин и повреждений. Продуманная конструкция кейса обеспечивает удобство и безопасность транспортировки набора линз. Каждая линза имеет гравировку на установочной ячейке с информацией, такой как номер модели, тип, диаметр и фокусное расстояние, что облегчает их идентификацию и организацию хранения.
Наборы плоско-выпуклых линз компании LBTEK

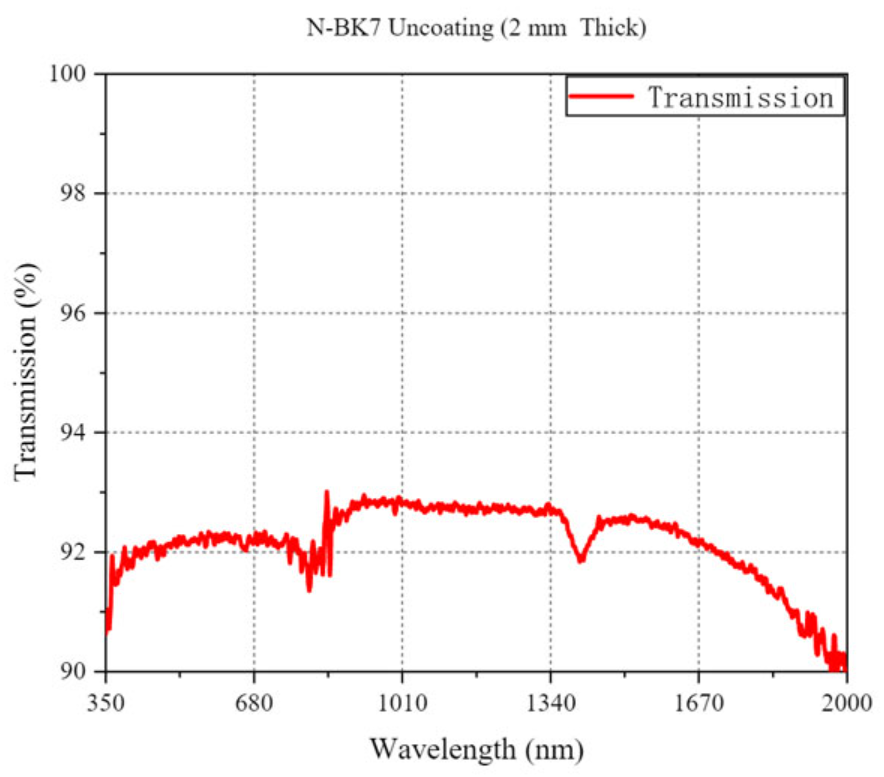

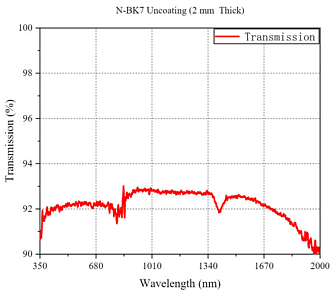

- Набор CXLK-18 плоско-выпуклых линз без покрытия диаметром 25,4 мм, диапазон длин волн 350 нм - 2 мкм.

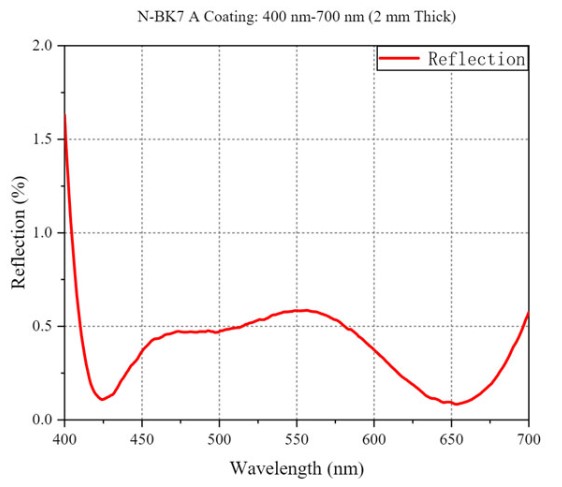

- Набор CXLK-18-А плоско-выпуклых линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 400 - 700 нм.

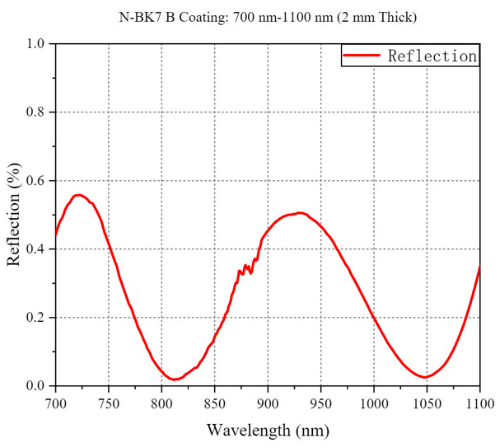

- Набор CXLK-18-В плоско-выпуклых линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 700 - 1100 нм.

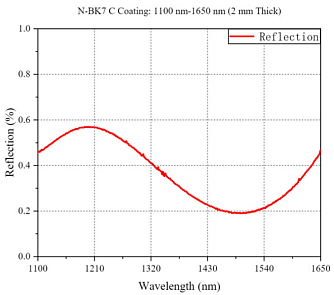

- Набор CXLK-18-С плоско-выпуклых линз с AR-покрытием диаметром 25,4 мм, диапазон длин волн 1100 - 1650 нм.
Характеристики набора CXLK-18
| Линза | Материал | Диапазон длин волн, нм | Покрытие | Диаметр (мм) | Фокусное расстояние (мм) | Тип резьбы |
|---|---|---|---|---|---|---|
|
MCX10606
|
N-BK7 |
350 - 2000 | Без покрытия | 25,4 | 25,4 |
SM1 |
|
MCX10607
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
30,0 |
SM1 |
|
MCX10608
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
35,0 |
SM1 |
|
MCX10609
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
40,0 |
SM1 |
|
MCX10610
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
50,0 |
SM1 |
|
MCX10611
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
60,0 |
SM1 |
|
MCX10612
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
75,0 |
SM1 |
|
MCX10613
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
100,0 |
SM1 |
|
MCX10614
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
125,0 |
SM1 |
|
MCX10615
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
150,0 |
SM1 |
|
MCX10616
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
175,0 |
SM1 |
|
MCX10617
|
N-BK7 | 350 - 2000 | Без покрытия |
25,4 |
200,0 |
SM1 |
|
MCX10618
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
250,0 |
SM1 |
|
MCX10619
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
300,0 |
SM1 |
|
MCX10620
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
400,0 |
SM1 |
|
MCX10621
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
500,0 |
SM1 |
|
MCX10622
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
750,0 |
SM1 |
|
MCX10623
|
N-BK7 |
350 - 2000 | Без покрытия |
25,4 |
1000,0 |
SM1 |
Характеристики набора CXLK-18-А
| Линза | Материал | Диапазон длин волн, нм | Покрытие | Диаметр (мм) | Фокусное расстояние (мм) | Тип резьбы |
|---|---|---|---|---|---|---|
|
MCX10606-А
|
N-BK7 |
400 - 700 | AR-покрытие | 25,4 | 25,4 |
SM1 |
|
MCX10607-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
30,0 |
SM1 |
|
MCX10608-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
35,0 |
SM1 |
| MCX10609-А |
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
40,0 |
SM1 |
|
MCX10610-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
50,0 |
SM1 |
|
MCX10611-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
60,0 |
SM1 |
|
MCX10612-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
75,0 |
SM1 |
|
MCX10613-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
100,0 |
SM1 |
|
MCX10614-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
125,0 |
SM1 |
|
MCX10615-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
150,0 |
SM1 |
|
MCX10616-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
175,0 |
SM1 |
|
MCX10617-А
|
N-BK7 | 400 - 700 | AR-покрытие |
25,4 |
200,0 |
SM1 |
|
MCX10618-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
250,0 |
SM1 |
|
MCX10619-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
300,0 |
SM1 |
|
MCX10620-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
400,0 |
SM1 |
|
MCX10621-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
500,0 |
SM1 |
|
MCX10622-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
750,0 |
SM1 |
|
MCX10623-А
|
N-BK7 |
400 - 700 | AR-покрытие |
25,4 |
1000,0 |
SM1 |
Характеристики набора CXLK-18-В
| Линза | Материал | Диапазон длин волн, нм | Покрытие | Диаметр (мм) | Фокусное расстояние (мм) | Тип резьбы |
|---|---|---|---|---|---|---|
|
MCX10606-В
|
N-BK7 |
700 - 1100 | AR-покрытие | 25,4 | 25,4 |
SM1 |
|
MCX10607-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
30,0 |
SM1 |
|
MCX10608-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
35,0 |
SM1 |
| MCX10609-В |
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
40,0 |
SM1 |
|
MCX10610-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
50,0 |
SM1 |
|
MCX10611-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
60,0 |
SM1 |
|
MCX10612-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
75,0 |
SM1 |
|
MCX10613-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
100,0 |
SM1 |
|
MCX10614-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
125,0 |
SM1 |
|
MCX10615-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
150,0 |
SM1 |
|
MCX10616-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
175,0 |
SM1 |
|
MCX10617-В
|
N-BK7 | 700 - 1100 | AR-покрытие |
25,4 |
200,0 |
SM1 |
|
MCX10618-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
250,0 |
SM1 |
|
MCX10619-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
300,0 |
SM1 |
|
MCX10620-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
400,0 |
SM1 |
|
MCX10621-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
500,0 |
SM1 |
|
MCX10622-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
750,0 |
SM1 |
|
MCX10623-В
|
N-BK7 |
700 - 1100 | AR-покрытие |
25,4 |
1000,0 |
SM1 |
Характеристики набора CXLK-18-С
| Линза | Материал | Диапазон длин волн, нм | Покрытие | Диаметр (мм) | Фокусное расстояние (мм) | Тип резьбы |
|---|---|---|---|---|---|---|
|
MCX10606-С
|
N-BK7 |
1100 - 1650 | AR-покрытие | 25,4 | 25,4 |
SM1 |
|
MCX10607-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
30,0 |
SM1 |
|
MCX10608-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
35,0 |
SM1 |
| MCX10609-С |
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
40,0 |
SM1 |
|
MCX10610-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
50,0 |
SM1 |
|
MCX10611-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
60,0 |
SM1 |
|
MCX10612-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
75,0 |
SM1 |
|
MCX10613-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
100,0 |
SM1 |
|
MCX10614-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
125,0 |
SM1 |
|
MCX10615-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
150,0 |
SM1 |
|
MCX10616-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
175,0 |
SM1 |
|
MCX10617-С
|
N-BK7 | 1100 - 1650 | AR-покрытие |
25,4 |
200,0 |
SM1 |
|
MCX10618-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
250,0 |
SM1 |
|
MCX10619-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
300,0 |
SM1 |
|
MCX10620-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
400,0 |
SM1 |
|
MCX10621-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
500,0 |
SM1 |
|
MCX10622-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
750,0 |
SM1 |
|
MCX10623-С
|
N-BK7 |
1100 - 1650 | AR-покрытие |
25,4 |
1000,0 |
SM1 |
