CY - плоско-выпуклые цилиндрические линзы без покрытия

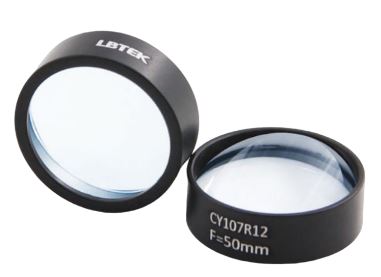

Плоско-выпуклые цилиндрические линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как формирование изображений, коллимация пучка в одном направлении и формирование формы пучка.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 50 - 1000 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

Плоско-выпуклые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. Чтобы уменьшить сферические аберрации при коллимации точечного источника, его следует направлять на цилиндрическую (изогнутую) поверхность линзы. При коллимации точечного или линейного источника - пучок должен падать на плоскую поверхность линзы. Такие линзы применяются в лазерных системах для формирования линии или коррекции формы пучка (например, для лазерных диодов).

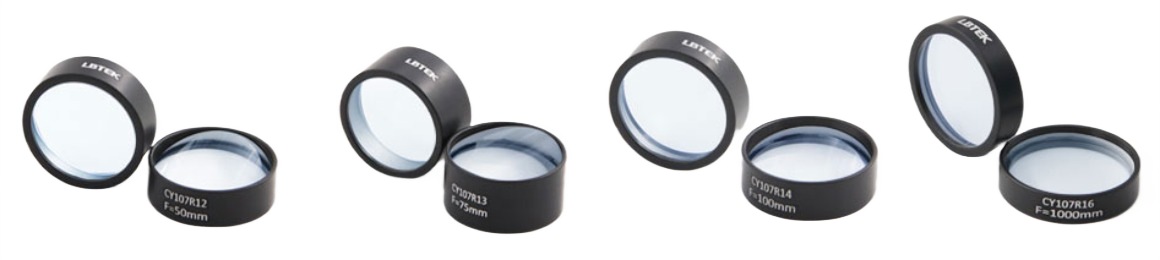

Серия линз CY компания LBTEK изготовлена из оптического стекла N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Рабочий диапазон длин волн составляет от 350 нм до 2 мкм. Предлагаются к заказу плоско-выпуклые линзы без покрытия с 5 вариациями фокусного расстояния. Линзы установлены ​​в стопорном кольце, изготовленном из окисленного алюминиевого сплава, диаметром 25,4 мм. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности кольца, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.


Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

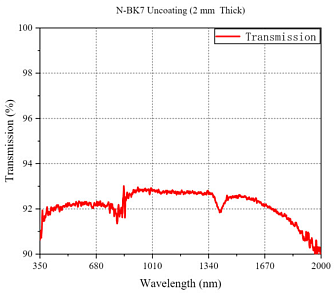

Диапазон длин волн 350 - 2000
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра линзы 3,2 - 11,5 мм
Допуск на толщину по центру
±0,1
мм
Фокусное расстояние 50 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 45,5 - 997,9 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
CY107R12 Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,5 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY107R13 Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 67,4 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY107R14 Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,6 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY107R20 Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 397,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY107R16 Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 997,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
