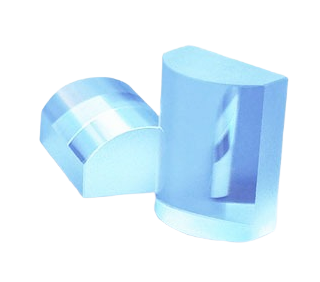

CY1 - плоско-выпуклые цилиндрические линзы без покрытия

Плоско-выпуклые цилиндрические линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 90 мм.
  • Высота линзы: 4 - 100 мм.
  • Фокусное расстояние: 4 - 1000 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

Плоско-выпуклые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. Если нужно сфокусировать коллимированный пучок в линию - пучок должен падать на цилиндрическую (изогнутую) поверхность линзы. Если нужно коллимировать точечный или линейный источник - пучок должен падать на плоскую поверхность линзы. Плоско-выпуклые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

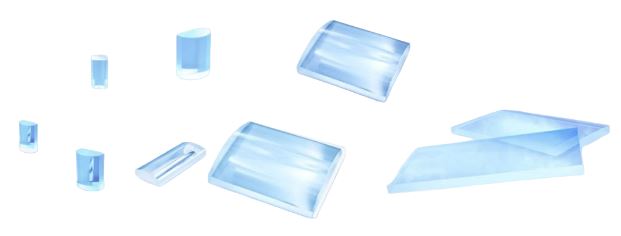

Серия линз CY1 компании LBTEK изготовлена из высококачественного оптического стекла N-BK7. Линзы предназначены для работы в спектральном диапазоне от 350 нм до 2 мкм. Плоско-выпуклые цилиндрические линзы серии CY1 имеют несколько вариаций положительных значений фокусного расстояния в диапазоне 4 - 1000 мм. Также к заказу доступны различные размеры линз: высота 4 - 100 мм, длина 6 - 90 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

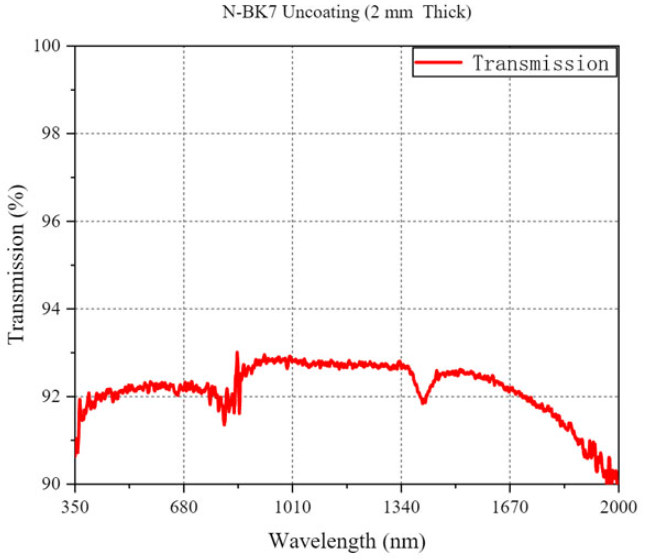

Диапазон длин волн 350 - 2000
нм
Высота линзы 4 - 100 мм
Длина линзы 6 - 90 мм
Размерный допуск +0,0 / -0,1
мм

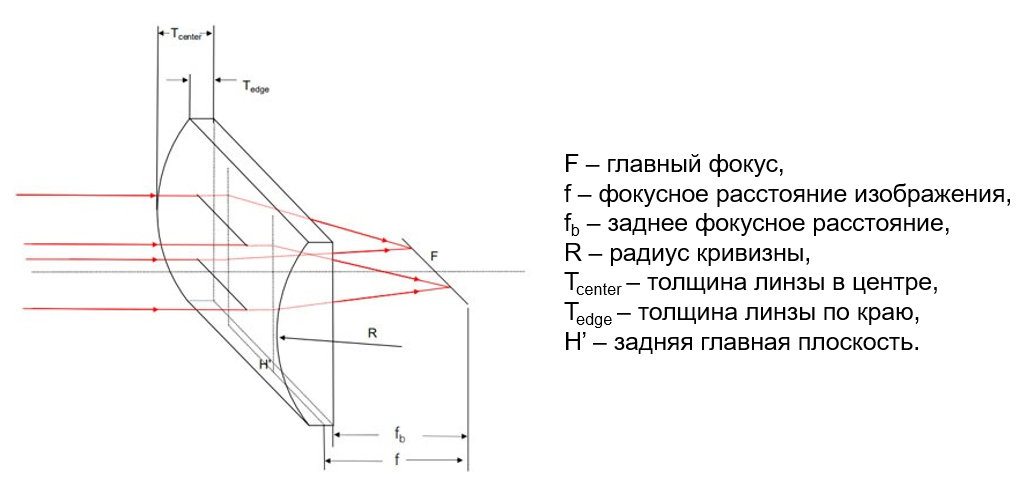

Толщина центра линзы 2,6 - 21,3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 2 - 3,01 мм
Фокусное расстояние 4 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 1,7 - 997,9 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
CY101103 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: 5,8 мм. Заднее фокусное расстояние: 4 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY101202 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 4×8 мм. Фокусное расстояние: 4 мм. Заднее фокусное расстояние: 1,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY103105 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 7×9 мм. Фокусное расстояние: 7,7 мм. Заднее фокусное расстояние: 5 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104106 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104109 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104110 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104111 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104206 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104209 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY104211 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY106111 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 20×22 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108112 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,5 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108122 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 56,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108114 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,6 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108117 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108127 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108215 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 196,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY108216 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 997,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
CY109117 Плоско-выпуклая цилиндрическая линза без покрытия. Материал: N-BK7. Размер: 100×90 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 136 мм. Диапазон длин волн: 350 нм - 2 мкм.
