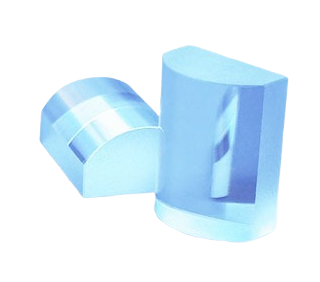

CY1-A - плоско-выпуклые цилиндрические линзы с просветляющим покрытием

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 60 мм.
  • Высота линзы: 4 - 30 мм.
  • Фокусное расстояние: 4 - 1000 мм.
  • Диапазон длин волн: 400 - 700 нм.

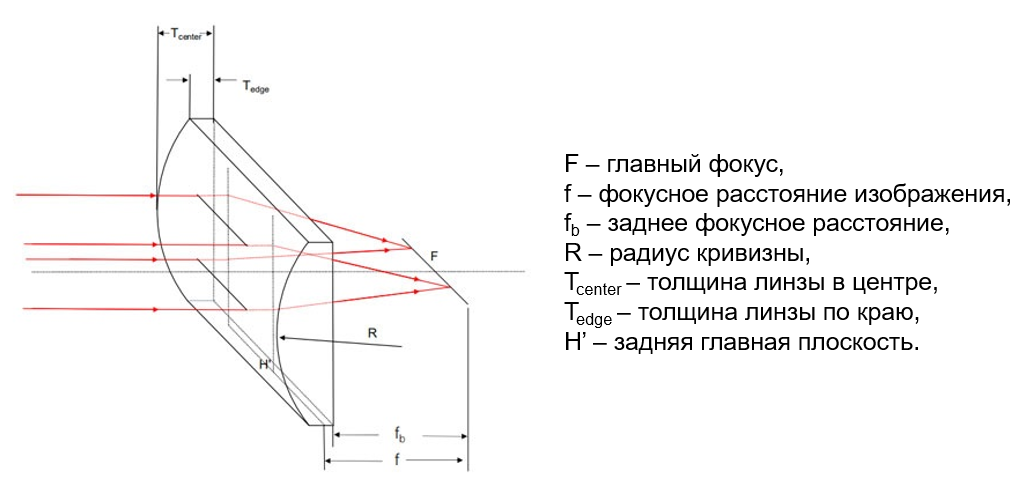

Плоско-выпуклые цилиндрические линзы, сочетающие цилиндрическую и плоскую поверхности, в отличие от сферических линз, фокусируют свет в одной фокальной плоскости. Для уменьшения сферических аберраций при фокусировке коллимированного пучка в линию, пучок направляют на цилиндрическую (выпуклую) поверхность линзы, а для коллимации точечного или линейного источника - на плоскую поверхность линзы. Плоско-выпуклые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

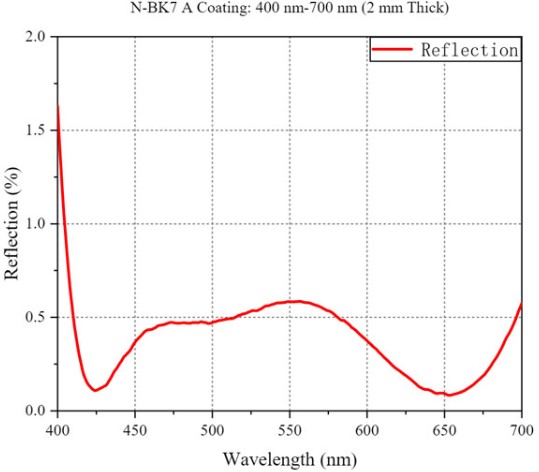

Для изготовления линз серии CY1-А компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов. Просветляющее покрытие обеспечивает отражательную способность <0,5%. Рабочий диапазон длин волн составляет от 400 до 700 нм. Предлагаются к заказу плоско-выпуклые линзы с просветляющим покрытием с фокусным расстоянием в диапазоне от 4 до 1000 мм. Также к заказу доступны различные размеры линз: высота 4 - 30 мм, длина 6 - 60 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 400 - 700
нм
Высота линзы 4 - 30 мм
Длина линзы 6 - 60 мм
Размерный допуск +0,0 / -0,1
мм
Толщина центра линзы 2,6 - 5,9 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 2 - 3,01 мм
Фокусное расстояние 4 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 1,7 - 997,9 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40

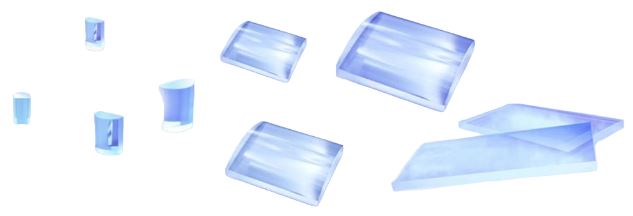

Модель Описание
CY101103-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: 5,8 мм. Заднее фокусное расстояние: 4 мм. Диапазон длин волн: 400-700 нм.
CY101202-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×8 мм. Фокусное расстояние: 4 мм. Заднее фокусное расстояние: 1,7 мм. Диапазон длин волн: 400-700 нм.
CY103105-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 7×9 мм. Фокусное расстояние: 7,7 мм. Заднее фокусное расстояние: 5 мм. Диапазон длин волн: 400-700 нм.
CY104106-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 400-700 нм.
CY104109-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 400-700 нм.
CY104110-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,9 мм. Диапазон длин волн: 400-700 нм.
CY104111-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 400-700 нм.
CY104206-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 400-700 нм.
CY104209-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 400-700 нм.
CY104211-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 400-700 нм.
CY106111-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 20×22 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37 мм. Диапазон длин волн: 400-700 нм.
CY108112-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,5 мм. Диапазон длин волн: 400-700 нм.
CY108122-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 56,1 мм. Диапазон длин волн: 400-700 нм.
CY108114-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,6 мм. Диапазон длин волн: 400-700 нм.
CY108117-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,1 мм. Диапазон длин волн: 400-700 нм.
CY108127-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,7 мм. Диапазон длин волн: 400-700 нм.
CY108215-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 196,9 мм. Диапазон длин волн: 400-700 нм.
CY108216-А Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 997,9 мм. Диапазон длин волн: 400-700 нм.
