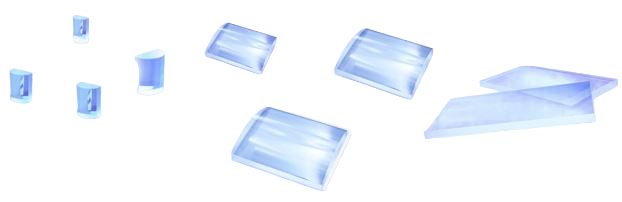

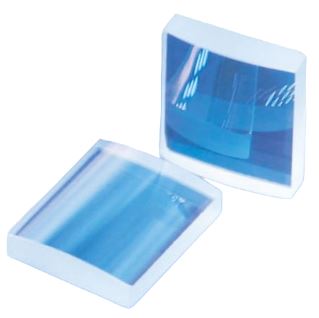

CY1-B - плоско-выпуклые цилиндрические линзы с просветляющим покрытием

Плоско-выпуклые цилиндрические линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 62 мм.
  • Высота линзы: 4 - 60 мм.
  • Фокусное расстояние: 4 - 1000 мм.
  • Диапазон длин волн: 650 - 1050 нм, 700 - 1100 нм.

Плоско-выпуклые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. При фокусировке коллимированного пучка в линию для уменьшения сферических аберраций пучок направляется на цилиндрическую (выпуклую) поверхность линзы, а при коллимации точечного или линейного источника - на плоскую поверхность линзы. Плоско-выпуклые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

Для изготовления линз серии CY1-В компания LBTEK использует высококачественное оптическое стекло N-BK7. Отражательная способность просветляющих покрытий составляет <0,5%. Линзы предназначены для работы в спектральном диапазоне от 700 до 1100 нм, последние две модели серии CY1-В - для работы в диапазоне от 650 до 1050 нм. Фокусное расстояние находится в диапазоне от 4 до 1000 мм. Предлагаются к заказу плоско-выпуклые линзы с просветляющим покрытием разных размеров: высота 4 - 60 мм, длина 6 - 62 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

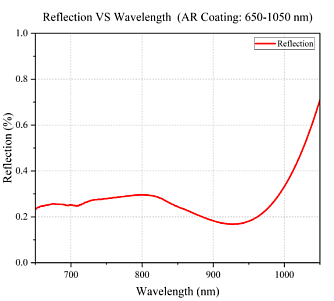

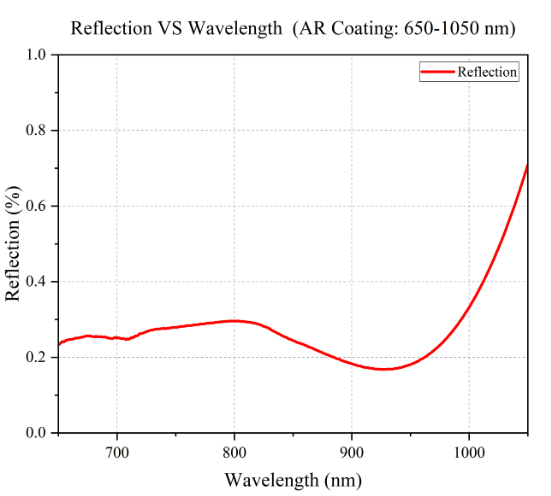

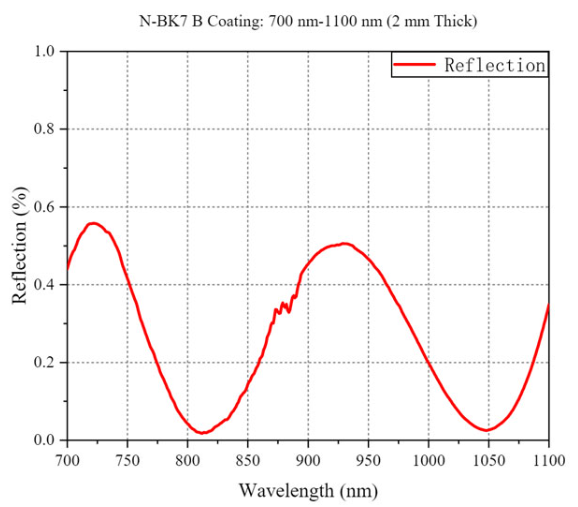

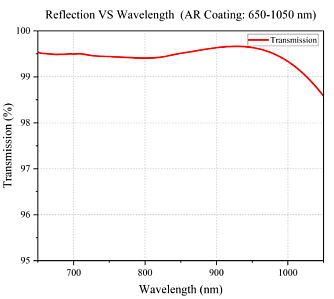

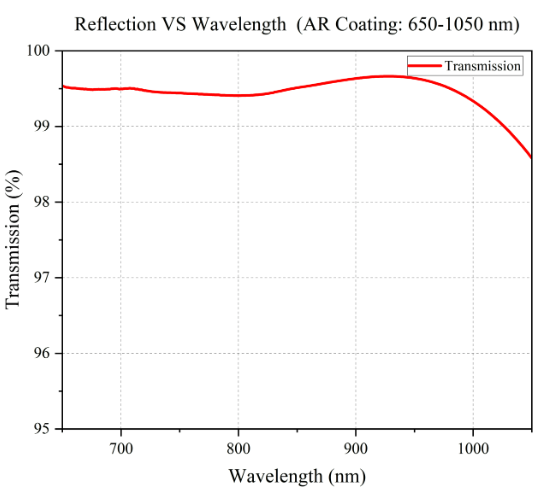

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 650-1050           700 - 1100
нм
Высота линзы 4 - 60 мм
Длина линзы 6 - 62 мм
Размерный допуск +0,0 / -0,1
мм

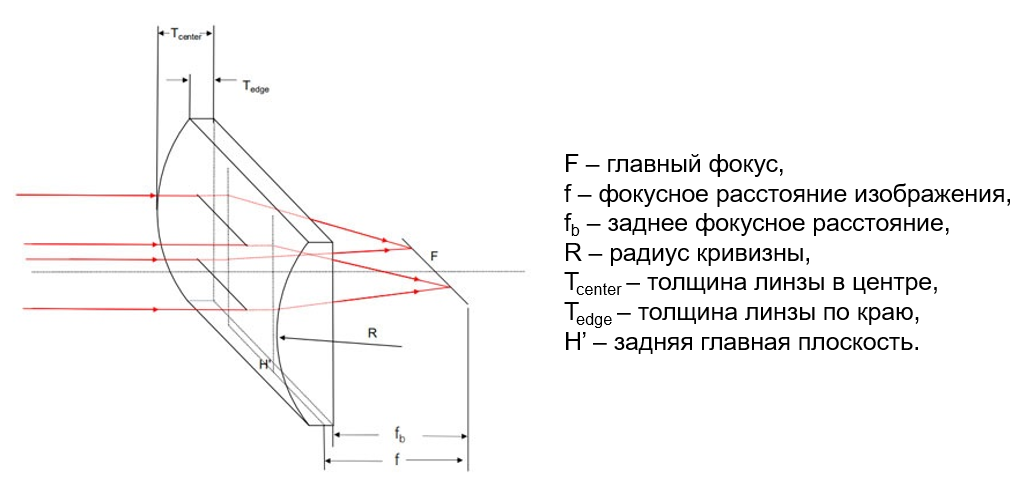

Толщина центра линзы 2,6 - 12,4 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 2,0 - 3,01 мм
Фокусное расстояние 4 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 1,7 - 997,9 мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
CY101103-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: 5,8 мм. Заднее фокусное расстояние: 4 мм. Диапазон длин волн: 700-1100 нм.
CY101202-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×8 мм. Фокусное расстояние: 4 мм. Заднее фокусное расстояние: 1,7 мм. Диапазон длин волн: 700-1100 нм.
CY103105-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 7×9 мм. Фокусное расстояние: 7,7 мм. Заднее фокусное расстояние: 5 мм. Диапазон длин волн: 700-1100 нм.
CY104106-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 700-1100 нм.
CY104109-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 700-1100 нм.
CY104110-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,9 мм. Диапазон длин волн: 700-1100 нм.
CY104111-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 700-1100 нм.
CY104206-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 6,1 мм. Диапазон длин волн: 700-1100 нм.
CY104209-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 700-1100 нм.
CY104211-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,3 мм. Диапазон длин волн: 700-1100 нм.
CY106111-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 20×22 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37 мм. Диапазон длин волн: 700-1100 нм.
CY108112-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,5 мм. Диапазон длин волн: 700-1100 нм.
CY108122-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 56,1 мм. Диапазон длин волн: 700-1100 нм.
CY108114-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,6 мм. Диапазон длин волн: 700-1100 нм.
CY108117-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,1 мм. Диапазон длин волн: 700-1100 нм.
CY108127-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×32 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,7 мм. Диапазон длин волн: 700-1100 нм.
CY108215-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 196,9 мм. Диапазон длин волн: 700-1100 нм.
CY108216-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 30×60 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 997,9 мм. Диапазон длин волн: 700-1100 нм.
CY108213-В Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 50,8×53 мм. Фокусное расстояние: 75,6 мм. Заднее фокусное расстояние: 67,4 мм. Диапазон длин волн: 700-1100 нм.
CY112125-B Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 60×62 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 245,7 мм. Диапазон длин волн: 650-1050 нм.
CY112127-B Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 60×62 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 296,2 мм. Диапазон длин волн: 650-1050 нм.
