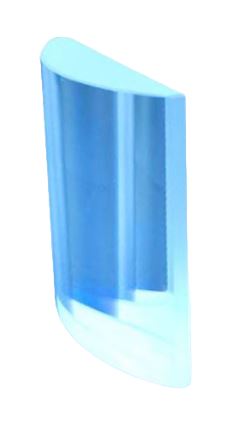

CY1-C - плоско-выпуклые цилиндрические линзы с просветляющим покрытием

Плоско-выпуклые линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.
  • Материал оптического компонента: N-BK7.
  • Длина линзы: 6 - 20 мм.
  • Высота линзы: 4 - 10 мм.
  • Фокусное расстояние: 5,8 - 20 мм.
  • Диапазон длин волн: 1100 - 1650 нм.

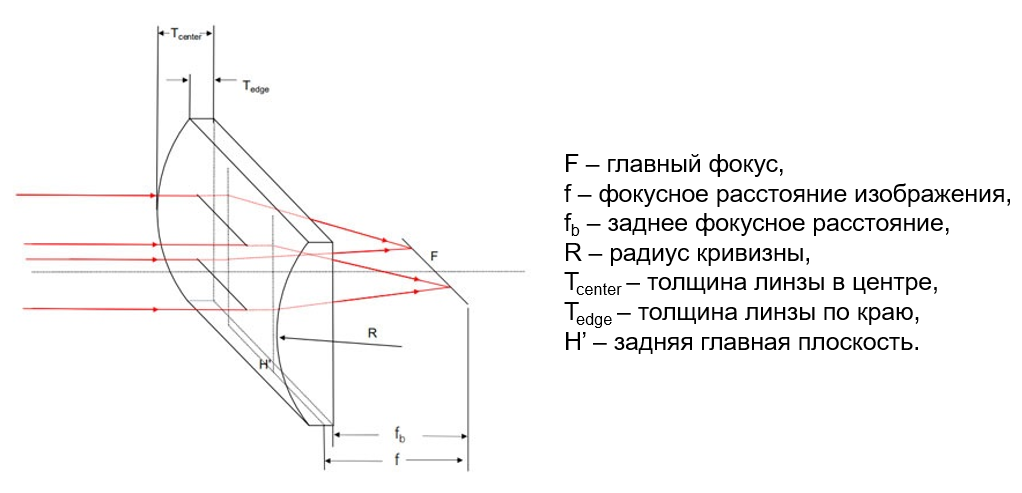

В отличие от сферических, плоско-выпуклые цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. При фокусировке коллимированного пучка в линию для уменьшения сферических аберраций пучок направляется на цилиндрическую (выпуклую) поверхность линзы, а при коллимации точечного или линейного источника - на плоскую поверхность линзы. Плоско-выпуклые цилиндрические линзы нашли применение в таких задачах, как формирование изображений, коллимация пучка в одном направлении и изменение формы пучка.

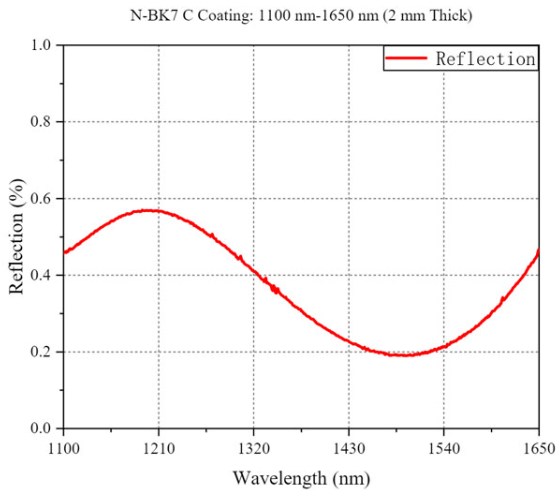

Линзы LBTEK серии CY1-C, изготовленные из оптического стекла N-BK7, обеспечивают превосходные оптические характеристики в ближнем инфракрасном диапазоне от 1100 до 1650 нм. Отражательная способность просветляющих покрытий составляет <0,5%. Доступны линзы с фокусным расстоянием 5,8 и 20 мм. Предлагаются к заказу плоско-выпуклые цилиндрические линзы с просветляющим покрытием трех размеров (H×L): 4×6 мм, 10×12 мм и 10×20 мм. LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие AR-покрытие (Ravg<0,5%)

Диапазон длин волн 1100 - 1650
нм
Высота линзы 4 - 10 мм
Длина линзы 6 - 20
мм
Размерный допуск +0,0 / -0,1
мм
Толщина центра линзы 2,8 - 3,3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края линзы 2 мм
Фокусное расстояние 5,8 - 20
мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 4 - 17,8
мм
Эксцентриситет
<5
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
CY101103-С Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 4×6 мм. Фокусное расстояние: 5,8 мм. Заднее фокусное расстояние: 4 мм. Диапазон длин волн: 1100-1650 нм.
CY104109-С Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×12 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 1100-1650 нм.
CY104209-С Плоско-выпуклая цилиндрическая линза с просветляющим покрытием. Материал: N-BK7. Размер: 10×20 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 17,8 мм. Диапазон длин волн: 1100-1650 нм.
