CY-B - плоско-выпуклые цилиндрические линзы с просветляющим покрытием

Плоско-выпуклые цилиндрические линзы имеют одну выпуклую и одну плоскую сторону, используются для таких задач, как формирование изображений, коллимация пучка в одном направлении и формирование формы пучка.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 50 - 400 мм.
  • Диапазон длин волн: 700 - 1100 нм.

Плоско-выпуклые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. Если нужно сфокусировать коллимированный пучок в линию - пучок должен падать на цилиндрическую (изогнутую) поверхность линзы. Если нужно коллимировать точечный или линейный источник - пучок должен падать на плоскую поверхность линзы.

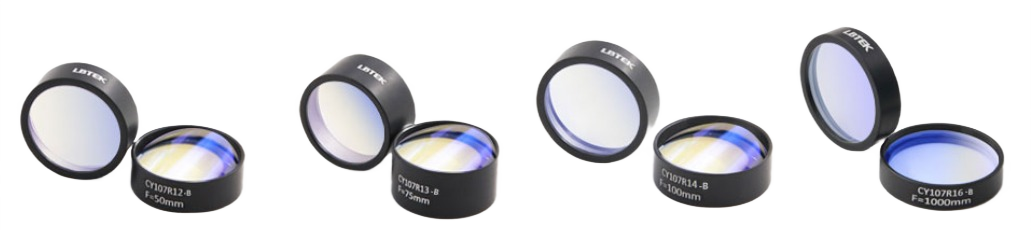

Серия линз CY-В компания LBTEK изготовлена из оптического стекла N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Рабочий диапазон длин волн составляет от 700 до 1000 нм. Предлагаются к заказу плоско-выпуклые линзы с просветляющим покрытием покрытия с 3 вариациями фокусного расстояния. Цилиндрические линзы установлены ​​в стопорном кольце, изготовленном из окисленного алюминиевого сплава, диаметром 25,4 мм. На поверхности кольца выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Материал
N-BK7

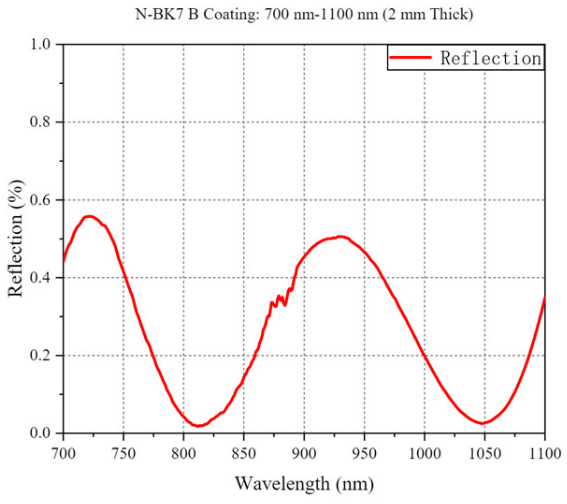

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 700 - 1100
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра линзы 3,5 - 6,8 мм
Допуск на толщину по центру
±0,1
мм
Фокусное расстояние 50 - 400 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 45,5 - 397,7 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 60/40


Модель Описание
CY107R12-В Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45,5 мм. Диапазон длин волн: 700 - 1100 нм.
CY107R14-В Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,6 мм. Диапазон длин волн: 700 - 1100 нм.
CY107R20-В Плоско-выпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 397,7 мм. Диапазон длин волн: 700 - 1100 нм.
