GRL2 - цилиндрические линзы с градиентным показателем преломления

При прохождении через линзу направление пучка изменяется в соответствии с показателем преломления материала. Линзы данного типа используются в целях фокусировки и коллимации светового пучка, а также в системах визуализации.
  • Материал: с градиентным показателем преломления.
  • Диаметр: 1,8 мм.
  • Числовая апертура: 0,46.
  • Диапазон длин волн: 630 - 1560 нм.

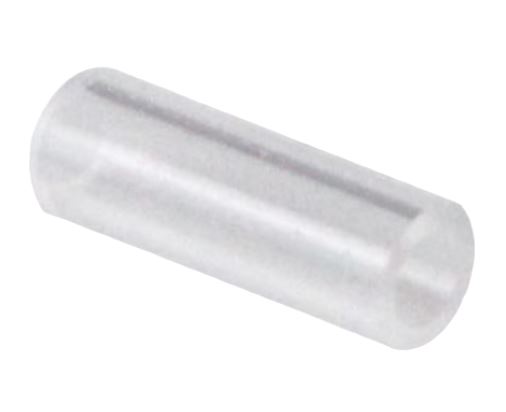

Линза с градиентным показателем преломления компании LBTEK представляет собой оптическую линзу цилиндрической формы, которая изменяет направление распространения светового пучка за счёт изменения показателя преломления материала. Показатель преломления материала линз серии GRL2 постепенно уменьшается в радиальном направлении. Линзы могут быть использованы в задачах фокусировки, коллимации или визуализации. Поскольку фокусировка и коллимация показателя преломления осуществляться на торце линзы, между линзой и оптическим элементом нет воздушного зазора, что обеспечивает плотное прилегание друг к другу. Предлагаются к заказу линзы с градиентным показателем преломления диаметром 1,8 мм. Доступны различные варианты рабочей длины волны: 630, 830, 1060, 1300 и 1560 нм. Благодаря такому принципу работы градиентные линзы находят широкое применение в волоконно-оптических системах.

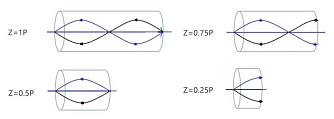

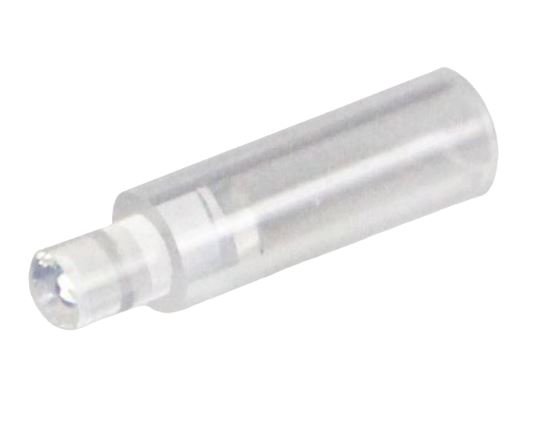

Линзы доступны различной длины, в зависимости от коэффициента шага P: 0,23P и 0,29P (коэффициент P относится к длине одного цикла рабочей длины волны, см. схему). Линза, с шагом 0,23P, может быть использована для выравнивания волокон, т.к. торцевая грань имеет скос 8° для увеличения обратных потерь, а линза, с шагом 0,29P, для соединения, т.к. обе торцевые поверхности имеют скос 0° для обеспечения лучшего выравнивания при соединении волокон. Линзу с градиентным показателем преломления необходимо использовать вместе с наконечником пигтейла, для чего нужно соединить линзу и втулку. К заказу доступны втулки для линз серии GRL2. Материал втулки - боросиликатное стекло. Оно обладает хорошей термической стабильностью и высокой прочностью, а также устойчивостью к щелочам и кислотам. Длина - 8 мм, внутренний диаметр составляет 1,81 мм.

Параметр Значение Ед.измерения
Материал
Материал с градиентным показателем преломления

Длина волны 630 - 1560
нм
Шаг 0,23P - 0,29P

Диаметр 1,8 мм
Допуск по диаметру +0, / -0,1
мм
Длина 4,41 - 5,58 мм
Допуск по длине ±0,2
мм
Эффективное фокусное расстояние 1,9 - 1,98 мм
Числовая апертура 0,46
Показатель преломления 1,59 (для шага 0,23P)
1,6 (для шага 0,29P)

Градиент показателя преломления 0,327 (для шага 0,23P)
0,326 (для шага 0,29P)

Угол скоса торца 8 (для шага 0,23P)
0 (для шага 0,29P)
°
Качество обработки поверхности 40/20


Модель Описание
GRL29-0D-630N Цилиндрическая линза с градиентным показателем преломления. Без покрытия. Рабочая длина волны: 630 нм. Эффективное фокусное расстояние: 1,9 мм. Шаг: 0,29Р. Угол скоса: 0°.
GRL23-8D-830N Цилиндрическая линза с градиентным показателем преломления. Без покрытия. Рабочая длина волны: 830 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.

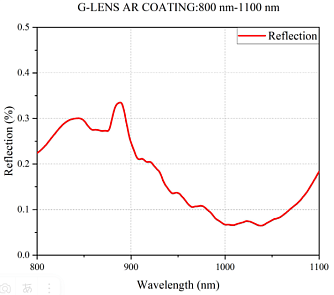

GRL23-8D-830AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 800-1100 нм. Рабочая длина волны: 830 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.
GRL29-0D-830N Цилиндрическая линза с градиентным показателем преломления. Без покрытия. Рабочая длина волны: 830 нм. Эффективное фокусное расстояние: 1,95 мм. Шаг: 0,29Р. Угол скоса: 0°.
GRL29-0D-830AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 800-1100. Рабочая длина волны: 830 нм. Эффективное фокусное расстояние: 1,95 мм. Шаг: 0,29Р. Угол скоса: 0°.
GRL23-8D-1060N Цилиндрическая линза с градиентным показателем преломления. Без покрытия. Рабочая длина волны: 1060 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.
GRL23-8D-1060AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 800-1100. Рабочая длина волны: 1060 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.
GRL29-0D-1060N Цилиндрическая линза с градиентным показателем преломления. Без покрытия. Рабочая длина волны: 1060 нм. Эффективное фокусное расстояние: 1,97 мм. Шаг: 0,29Р. Угол скоса: 0°.
GRL29-0D-1060AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 800-1100. Рабочая длина волны: 1060 нм. Эффективное фокусное расстояние: 1,97 мм. Шаг: 0,29Р. Угол скоса: 0°.

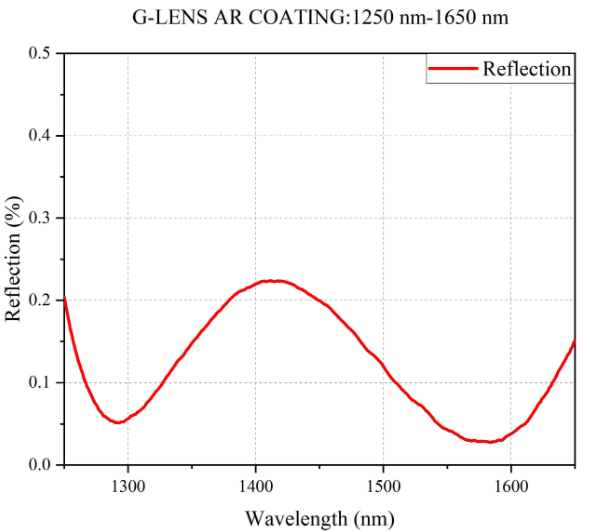

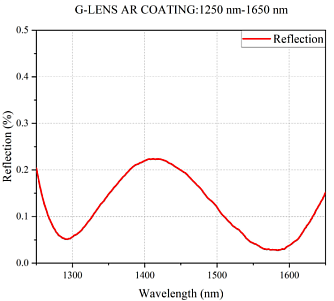

GRL23-8D-1300AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 1250-1650 нм. Рабочая длина волны: 1300 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.
GRL29-0D-1300AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 1250-1650 нм. Рабочая длина волны: 1300 нм. Эффективное фокусное расстояние: 1,98 мм. Шаг: 0,29Р. Угол скоса: 0°.
GRL23-8D-1560AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 1250-1650 нм. Рабочая длина волны: 1560 нм. Эффективное фокусное расстояние: 1,94 мм. Шаг: 0,23Р. Угол скоса: 8°.
GRL29-0D-1560AR Цилиндрическая линза с градиентным показателем преломления. Покрытие: 1250-1650 нм. Рабочая длина волны: 1560 нм. Эффективное фокусное расстояние: 1,98 мм. Шаг: 0,29Р. Угол скоса: 0°.
