MAC4 - асферические конденсорные линзы без покрытия

Асферические конденсорные линзы имеют большую числовую апертуру по сравнению с обычными сферическими линзами, применимы для коллимации источников света широкого спектра и светодиодов.
  • Материал оптического компонента: B270.
  • Диаметр: 10 - 50 мм.
  • Фокусное расстояние: 8 - 40 мм.
  • Диапазон длин волн: 380 нм - 2,1 мкм.
  • Серия линз в оправе - MAC4, без оправы - AC4.
Производитель:  LBTEK

По сравнению с сферическими линзами, асферические конденсорные линзы обладают большей числовой апертурой (NA) и меньшим f-числом (f/#). Эти линзы подходят для коллимации широкополосных источников света, таких как светодиоды (LED). Асферические линзы без покрытия компании LBTEK изготовлены из высококачественного стекла B270. Данный материал обладает высокой плоскостностью поверхности и отличными оптическими характеристиками, а также высоким коэффициентом пропускания в видимом диапазоне. Линзы устанавливаются в стандартные оправы (MAC4), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, числовой апертуры и типа покрытия, что упрощает процесс определения параметров линз. Асферические конденсорные линзы LBTEK в металлической оправе MAC4 имеют стандартную резьбу SM05 (внутреннюю и внешнюю), что обеспечивает совместимость с широким спектром оптических компонентов. Помимо этого, к заказу доступны линзы без оправы (AC4). Предлагаются линзы для работы в широком спектральном диапазоне от 380 нм до 2,1 мкм. Также в настоящее время к заказу доступны различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение   Ед.измерения
Серия MAC4 AC4
В оправе да нет
Материал B270

Покрытие Без покрытия

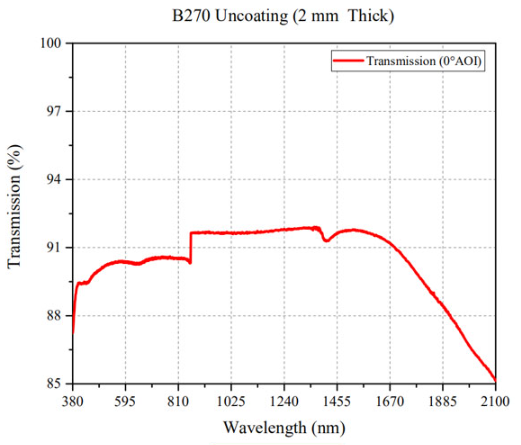

Длина волны 380 - 2100  нм
Диаметр 10 - 50   мм

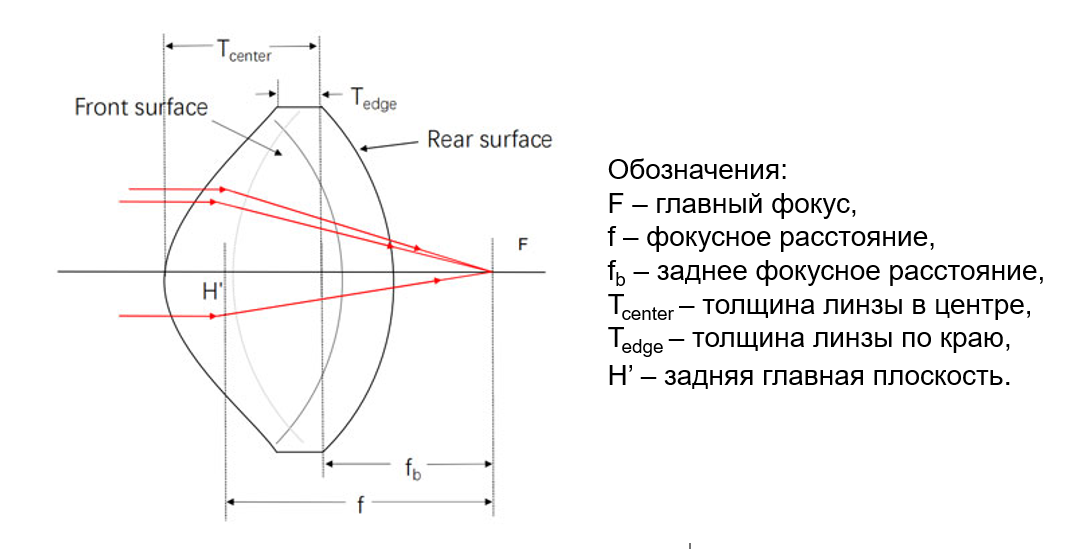

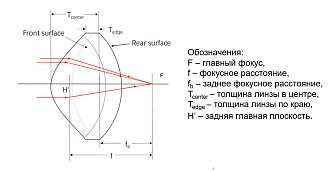

Толщина центра 5,8 - 21   мм
Допуск на толщину по центру
±0,3
мм
Толщина края 1,2 - 2,8   мм
Фокусное расстояние 8 - 40   мм
Допуск на фокусное расстояние ±8   %
Заднее фокусное расстояние 3,7 - 26   мм
Эксцентриситет
<30
угл.мин.
Качество обработки поверхности 80/50


Модель Описание
AC4101 Асферическая конденсорная линза без покрытия. Диаметр: 10,0 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 4,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4202 Асферическая конденсорная линза без покрытия. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4403 Асферическая конденсорная линза без покрытия. Диаметр: 15,0 мм. Фокусное расстояние: 12,0 мм. Заднее фокусное расстояние: 7,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4505 Асферическая конденсорная линза без покрытия. Диаметр: 20,0 мм. Фокусное расстояние: 18,1 мм. Заднее фокусное расстояние: 13,0 мм. Числовая апертура: 0,52. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4606 Асферическая конденсорная линза без покрытия. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,89. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4704 Асферическая конденсорная линза без покрытия. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 380 нм - 2,1 мкм.
AC4807 Асферическая конденсорная линза без покрытия. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,60. Диапазон длин волн: 380 нм - 2,1 мкм.
МAC4202 Асферическая конденсорная линза без покрытия. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 380 нм - 2,1 мкм. В оправе.
МAC4301 Асферическая конденсорная линза без покрытия. Диаметр: 12,7 мм. Фокусное расстояние: 8,8 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 380 нм - 2,1 мкм. В оправе.
МAC4606 Асферическая конденсорная линза без покрытия. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,89. Диапазон длин волн: 380 нм - 2,1 мкм. В оправе.
МAC4704 Асферическая конденсорная линза без покрытия. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 380 нм - 2,1 мкм. В оправе.
МAC4807 Асферическая конденсорная линза без покрытия. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,60. Диапазон длин волн: 380 нм - 2,1 мкм. В оправе.
