MAC1-В /MAC7-В - прецизионные полированные асферические линзы

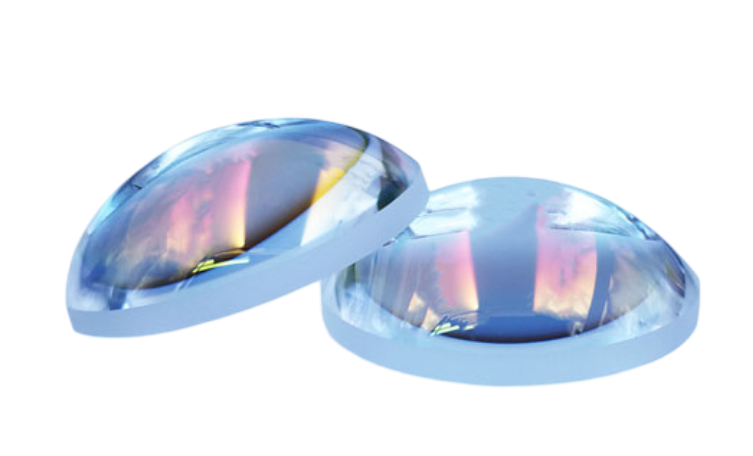

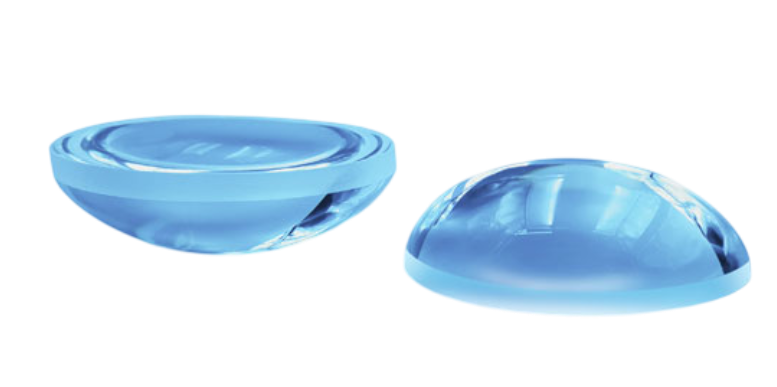

Прецизионные полированные асферические линзы минимизируют сферические аберрации за счёт подбора конической постоянной и асферических коэффициентов поверхности.
  • Материал оптического компонента: N-BK7 / S-LAH64.
  • Диаметр: 12,7 - 50,8 мм.
  • Фокусное расстояние: 10 - 150 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MAC1-B / MAC7-B, без оправы - AC1-B / AC7-B.
Производитель:  LBTEK

Коррекция сферической аберрации - это главное преимущество асферических линз. В отличие от сферических линз, в которых аберрация возникает даже при идеальном исполнении, асферические линзы минимизируют её за счёт подбора конической постоянной и асферических коэффициентов поверхности. Прецизионные асферические линзы серии MAC1-В изготовлены из высококачественного оптического стекла N-BK7, а линзы серии MAC7-В изготовлены из S-LAH64. Оба материала характеризуются высоким коэффициентом пропускания в ближнем инфракрасном диапазоне длин волн.

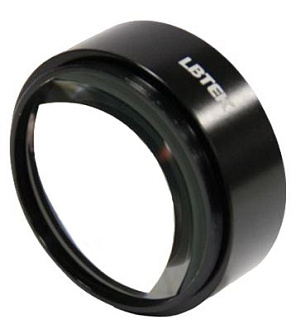

Линзы устанавливаются в стандартные оправы (серия MAC1-В/MAC7-В), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, числовой апертуры и типа покрытия, что упрощает процесс определения параметров. Помимо этого, к заказу доступны линзы без оправы (AC1-В/AC7-В). Предлагаются линзы для работы в спектральном диапазоне от 400 до 700 нм. К заказу доступны прецизионные асферические линзы диаметром 12,7 мм, 18 мм (модель AC18-F15-В), 25,4 мм и 50,8 мм. Отражательная способность просветляющих покрытий составляет <0,5%. Также в настоящее время к заказу доступны различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия AC1-B MAC1-B AC7-B MAC7-B
В оправе нет да нет да
Материал N-BK7 S-LAH64

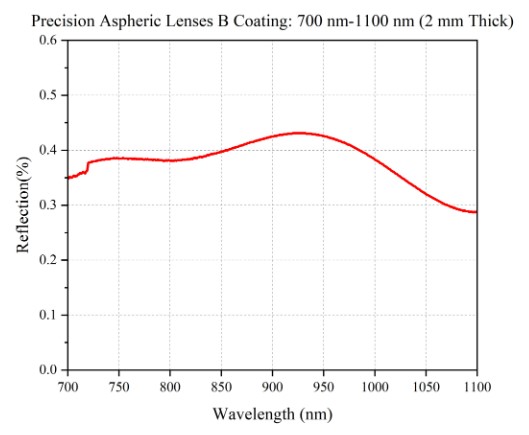

Покрытие AR-покрытие (Ravg<0,5%)
Длина волны 700 - 1100 нм
Диаметр 12,7   25,4   50,8 мм

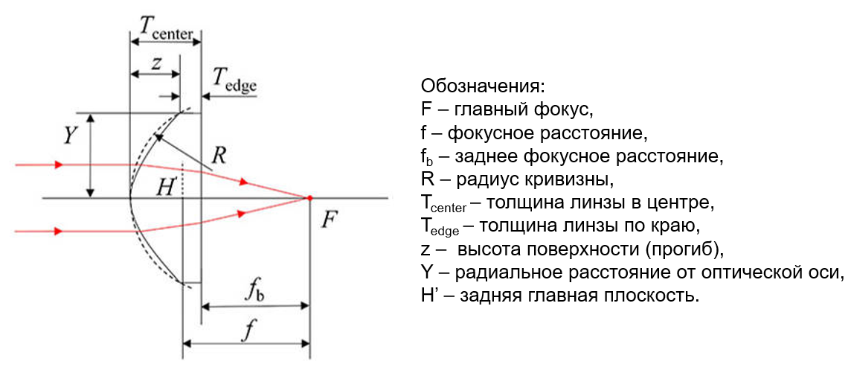

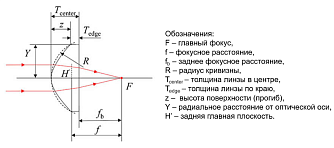

Толщина центра 3,1 - 15,5 мм
Толщина края 1,6 - 4,7 мм
Допуск на толщину ±0,1 мм
Фокусное расстояние 10 - 150 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 7,6 - 147,9 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 60/40


Модель Описание
AC1909-A Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,4 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм.
AC1610-B Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм.
AC10615-B Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,9 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм.
AC7908-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 12,7 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 7,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 700-1100 нм.
AC18-F15-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 18 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 11,5 мм. Числовая апертура: 0,53. Диапазон длин волн: 700-1100 нм.
AC7606-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 25,4 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 15,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 700-1100 нм.
AC7607-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,4 мм. Числовая апертура: 0,27. Диапазон длин волн: 700-1100 нм.
AC7612-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 25,4 мм. Фокусное расстояние: 32 мм. Заднее фокусное расстояние: 29 мм. Числовая апертура: 0,336. Диапазон длин волн: 700-1100 нм.
AC7807-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 31,3 мм. Числовая апертура: 0,5. Диапазон длин волн: 700-1100 нм.

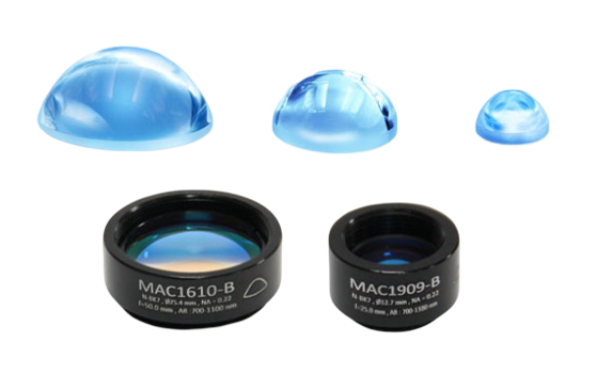

MAC1909-A Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 22,4 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм. В оправе.

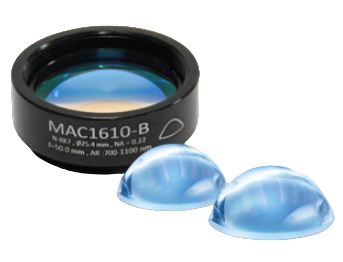

МAC1610-B Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм. В оправе.
МAC10615-B Прецизионная полированная асферическая линза. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,9 мм. Числовая апертура: 0,22. Диапазон длин волн: 700-1100 нм. В оправе.
МAC7908-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 12,7 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 7,6 мм. Числовая апертура: 0,5. Диапазон длин волн: 700-1100 нм. В оправе.
МAC7606-В Прецизионная полированная асферическая линза. Материал: S-LAH64. Диаметр: 25,4 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 15,7 мм. Числовая апертура: 0,5. Диапазон длин волн: 700-1100 нм. В оправе.
