МAC4-A/ МAC4-B/ МAC4-C - асферические конденсорные линзы с просветляющим покрытием

Асферические конденсорные линзы имеют большую числовую апертуру по сравнению с обычными сферическими линзами, применимы для коллимации источников света широкого спектра и светодиодов.
  • Материал оптического компонента: B270.
  • Диаметр: 10 - 50 мм.
  • Фокусное расстояние: 8 - 40 мм.
  • Диапазон длин волн: 400-700 нм / 700-1100 нм /1100-1650 нм.
Производитель:  LBTEK

Асферические конденсорные линзы, в отличие от сферических, имеют большую числовую апертуру (NA) и меньшее числовое значение диафрагмы (f/#), что делает их отличным выбором для коллимации широкополосных источников света, например, светодиодов (LED). Линзы с просветляющим покрытием компании LBTEK изготовлены из высококачественного стекла B270. Данный материал обладает высокой плоскостностью поверхности и отличными оптическими характеристиками, а также высоким коэффициентом пропускания в видимом диапазоне. Предлагаются линзы для работы в трех спектральных диапазонах: от 400 до 700 нм, от 700 до 1100 нм и от 1100 до 1650 нм. Широкий выбор линз представлен в диаметрах от 10 до 50 мм. Отражательная способность просветляющих покрытий составляет AR-покрытие (Ravg<0,5%).

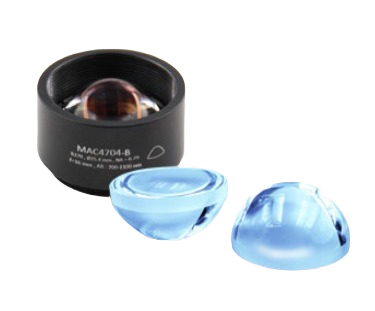

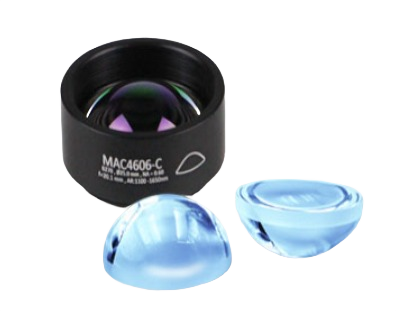

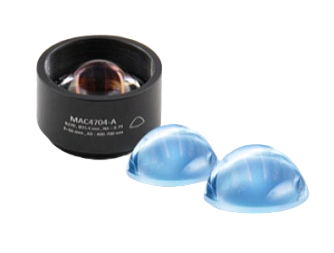

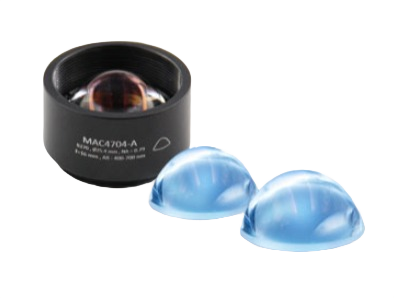

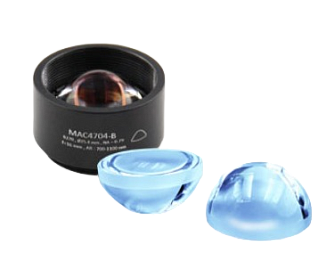

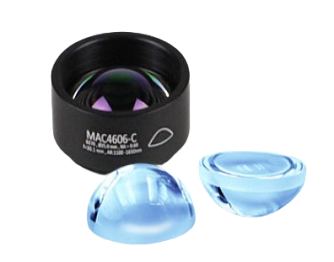

Линзы устанавливаются в стандартные оправы (MAC4-А, MAC4-B, MAC4-C), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, числовой апертуры и типа покрытия, что упрощает процесс определения параметров линз. Асферические конденсорные линзы LBTEK в металлической оправе имеют стандартную резьбу SM05 (внутреннюю и внешнюю), что обеспечивает совместимость с широким спектром оптических компонентов. Помимо этого, к заказу доступны линзы без оправы (AC4-А, AC4-B, AC4-C). Также в настоящее время к заказу доступны различные комбинации диаметра линзы и ее фокусного расстояния. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

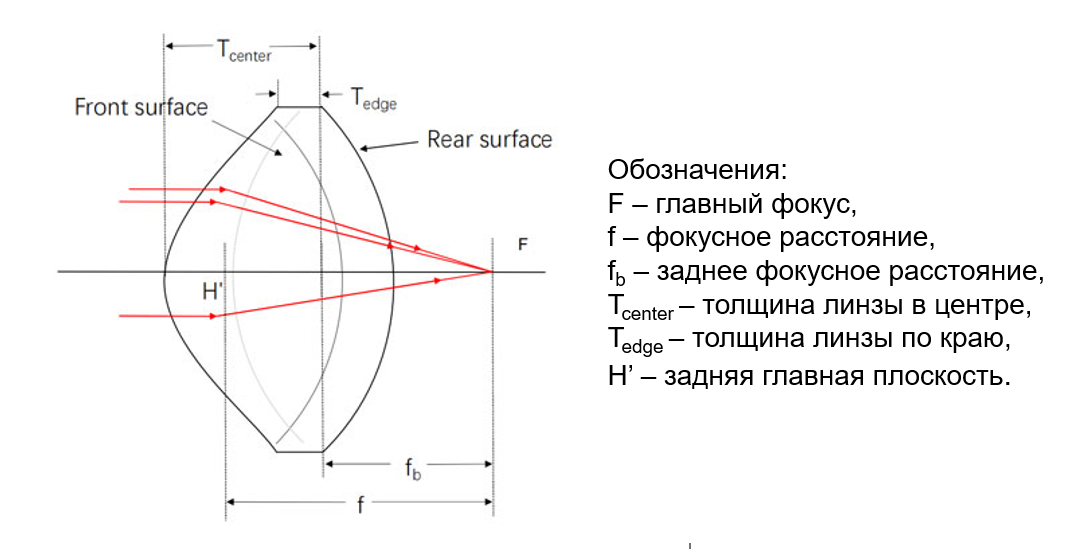

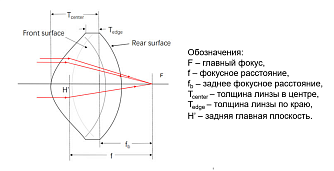

Параметр Значение           Ед.измерения
Серия MAC4-А AC4-А MAC4-В AC4-В МAC4-С AC4-С
В оправе да нет  да нет да нет
Материал B270
Покрытие AR-покрытие (Ravg<0,5%)
Длина волны 400 - 700  700-1100 1100-1650 нм
Диаметр 10 - 50 мм
Толщина центра 5,8 - 21 мм
Допуск на толщину по центру
±0,3      мм
Толщина края 1,2 - 2,8 мм
Фокусное расстояние 8 - 40 мм
Допуск на фокусное расстояние ±8 %
Заднее фокусное расстояние 3,7 - 26 мм
Эксцентриситет
<30
угл.мин.
Качество обработки поверхности 80/50


Модель Описание
AC4101-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 10,0 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 4,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 400 - 700 нм.
AC4202-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 400 - 700 нм.
AC4301-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 400 - 700 нм.
AC4301-633-SP Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 633±20 нм.
AC4403-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 15,0 мм. Фокусное расстояние: 12,0 мм. Заднее фокусное расстояние: 7,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 400 - 700 нм.
AC4505-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 20,0 мм. Фокусное расстояние: 18,1 мм. Заднее фокусное расстояние: 13,0 мм. Числовая апертура: 0,52. Диапазон длин волн: 400 - 700 нм.
AC4606-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм.
AC4606-DG600-A Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. Матовая сторона (600 зернистость).
AC4606-DG1500-A Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. Матовая сторона (1500 зернистость).
AC4704-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 400 - 700 нм.
AC4807-DG600-A Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. Матовая сторона (зернистость 600).
AC4807-DG1500-A Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. Матовая сторона (зернистость 1500).
AC4807-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм.
МAC4202-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 400 - 700 нм. В оправе.
МAC4301-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 400 - 700 нм. В оправе.
МAC4606-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. В оправе.
МAC4704-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 400 - 700 нм. В оправе.
МAC4807-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 400 - 700 нм. В оправе.
AC4101-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 10,0 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 4,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 700 - 1100 нм.
AC4202-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 700 - 1100 нм.
AC4301-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 700 - 1100 нм.
AC4403-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 15,0 мм. Фокусное расстояние: 12,0 мм. Заднее фокусное расстояние: 7,0 мм. Числовая апертура: 0,61. Диапазон длин волн: 700 - 1100 нм.
AC4505-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 20,0 мм. Фокусное расстояние: 18,1 мм. Заднее фокусное расстояние: 13,0 мм. Числовая апертура: 0,52. Диапазон длин волн: 700 - 1100 нм.
AC4606-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 700 - 1100 нм.
AC4704-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 700 - 1100 нм.
AC4807-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 700 - 1100 нм.
МAC4202-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 700 - 1100 нм. В оправе.
МAC4301-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 700 - 1100 нм. В оправе.
МAC4606-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 700 - 1100 нм. В оправе.
МAC4704-А Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 700 - 1100 нм. В оправе.
МAC4807-В Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 50,0 мм. Фокусное расстояние: 40,0 мм. Заднее фокусное расстояние: 26,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 700 - 1100 нм. В оправе.
AC4202-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 1100 - 1650 нм.
AC4301-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 1100 - 1650 нм.
AC4606-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 1100 - 1650 нм.
AC4704-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 1100 - 1650 нм.
МAC4202-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,0 мм. Фокусное расстояние: 10,5 мм. Заднее фокусное расстояние: 6,7 мм. Числовая апертура: 0,54. Диапазон длин волн: 1100 - 1650 нм. В оправе.
МAC4301-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 12,7 мм. Фокусное расстояние: 8,0 мм. Заднее фокусное расстояние: 3,7 мм. Числовая апертура: 0,78. Диапазон длин волн: 1100 - 1650 нм. В оправе.
МAC4606-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,0 мм. Фокусное расстояние: 20,1 мм. Заднее фокусное расстояние: 12,0 мм. Числовая апертура: 0,6. Диапазон длин волн: 1100 - 1650 нм. В оправе.
МAC4704-С Асферическая конденсорная линза с просветляющим покрытием. Диаметр: 25,4 мм. Фокусное расстояние: 16,0 мм. Заднее фокусное расстояние: 7,3 мм. Числовая апертура: 0,79. Диапазон длин волн: 1100 - 1650 нм. В оправе.
