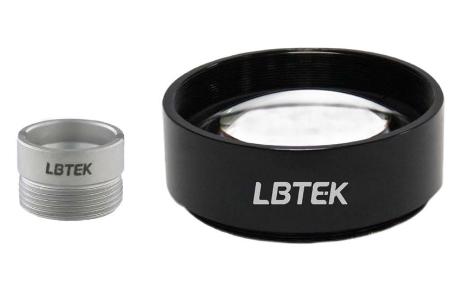

MAD-A - ахроматические линзы c просветляющим покрытием

Ахроматические дуплетные линзы по оптическим характеристикам превосходят одиночные линзы, так как обеспечивают снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения.
  • Материал оптического компонента: N-BAK4, SF5, N-BAF10, N-SF6HT, N-SF10, N-BK7, SF2, N-BK7, E-BAF11, N-SF11, FD10, N-SF5, N-SSK5 и LAFN7.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: от -75 до 1000 мм.
  • Диапазон длин волн: 400 - 700 нм.

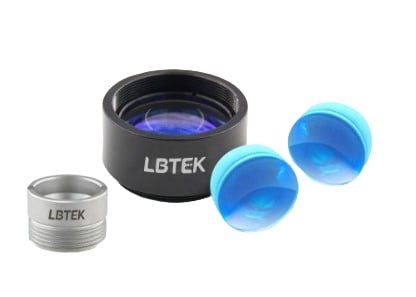

  • Серия линз в оправе - MAD-A, без оправы - AD-A.
Производитель:  LBTEK

Ахроматическая дублетная линза изготовлена путем склеивания положительной линзы из стекла с низким коэффициентом дисперсии и отрицательной линзы из стекла с высоким коэффициентом дисперсии. Такая конструкция обеспечивает снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения в сравнении с обычными одиночными линзами.

Серия ахроматических дублетных линз с просветляющим покрытием изготовлена из комбинаций различных оптических стекол: NN-BAK4, SF5, N-BAF10, N-SF6HT, N-SF10, N-BK7, SF2, N-BK7, E-BAF11, N-SF11, FD10, N-SF5, N-SSK5 и LAFN7. В рабочем спектральном диапазоне 400-700 нм компания LBTEK обеспечивает наилучшие характеристики на трёх ключевых длинах волн: 486,1 нм, 587,6 нм и 656,3 нм. В настоящее время существуют комбинации 8 различных диаметров в диапазоне от 6 до 50,8 мм и фокусного расстояния в диапазоне от -75 до 1000 мм. Отражательная способность просветляющих покрытий составляет <0,5%. Линзы устанавливаются в стандартные оправы (серия MAD-A), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия AD-A). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MAD-A AD-A
В оправе да нет
Материал N-BAF10  N-SF6HT  N-BK7  N-SF2  N-SF5  N-SF10  N-SF11  N-BAK4  N-SSK5  E-BAF11  FD10  LAFN7

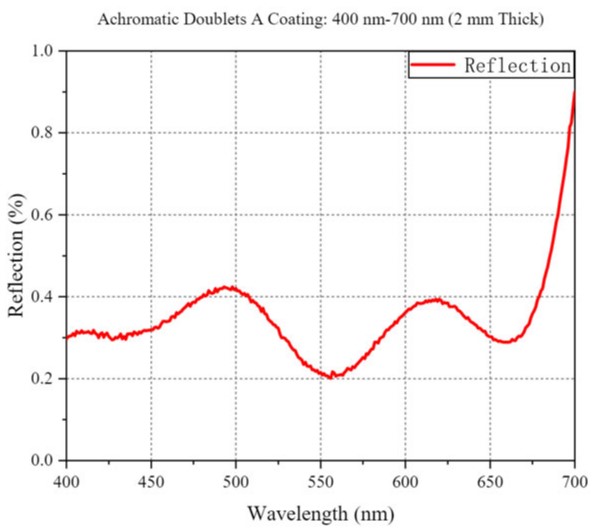

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 400 - 700
нм
Рабочая длина волны 486,1       587,6       656,3
нм

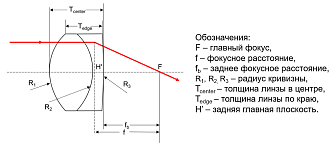

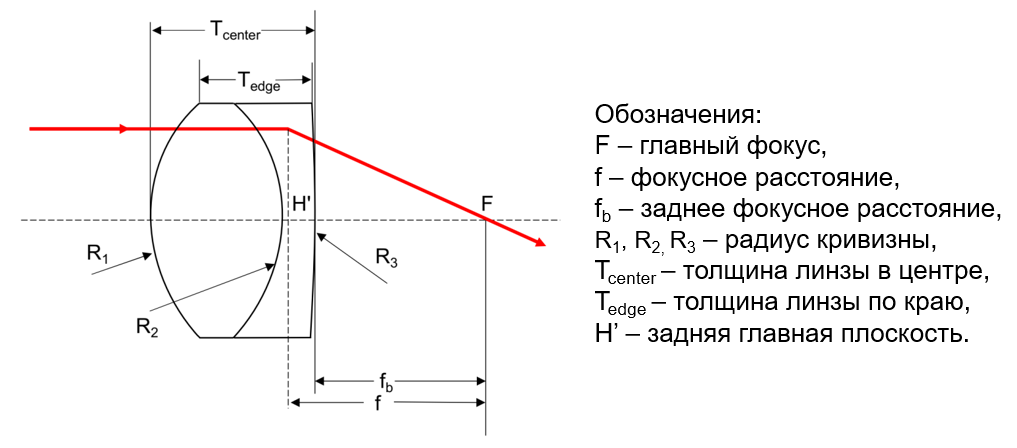

Диаметр (диапазон) 6 - 50,8 мм
Допуск по диаметру +0 / -0,1 мм
Толщина центра 4 - 23 мм
Допуск на толщину по центру
±0,2
мм
Толщина края 3 - 14,9 мм
Фокусное расстояние от -75 до 1000 мм
Допуск на фокусное расстояние ±1
%
Заднее фокусное расстояние от -78,8 до 996,4 мм
Световой диаметр
90
%
Качество обработки поверхности 40/20


Модель Описание
AD101-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAK4/SF5. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 400 - 700 нм.
AD1026-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 6,35 мм. Фокусное расстояние: 15 мм. Диапазон длин волн: 400 - 700 нм.
AD201-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 400 - 700 нм.
AD205-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400 - 700 нм.
AD303-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Диапазон длин волн: 400 - 700 нм.
AD304-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 400 - 700 нм.
AD306-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400 - 700 нм.
AD312-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм.
AD405-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400 - 700 нм.
AD414-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Диапазон длин волн: 400 - 700 нм.
AD415-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Диапазон длин волн: 400 - 700 нм.
AD416-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Диапазон длин волн: 400 - 700 нм.
ADN406-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 400 - 700 нм.
AD406-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400 - 700 нм.
AD417-A Ахроматическая линза c просветляющим покрытием. Материал: E-BAF11/FD10. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Диапазон длин волн: 400 - 700 нм.
ADN412-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAK4/SF5. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Диапазон длин волн: 400 - 700 нм.
AD412-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм.
AD407-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400 - 700 нм.
AD408-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400 - 700 нм.
AD409-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Диапазон длин волн: 400 - 700 нм.
AD410-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400 - 700 нм.
AD418-A Ахроматическая линза c просветляющим покрытием. Материал: N-SSK5/LAFN7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. ЗДиапазон длин волн: 400 - 700 нм.
AD419-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 400 - 700 нм.
AD413-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400 - 700 нм.
AD420-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400 - 700 нм.
AD424-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400 - 700 нм.
AD1106-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400 - 700 нм.
AD1107-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400 - 700 нм.
AD1108-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400 - 700 нм.
AD512-A Ахроматическая линза c просветляющим покрытием. Материал: E-BAF11/N-SF11. Диаметр: 50,8 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм.
AD507-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400 - 700 нм.
AD508-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF10. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400 - 700 нм.
AD510-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400 - 700 нм.
AD511-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF5. Диаметр: 50,8 мм. Фокусное расстояние: 180 мм. Диапазон длин волн: 400 - 700 нм.
AD518-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 400 - 700 нм.
AD513-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400 - 700 нм.
AD520-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400 - 700 нм.
AD524-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400 - 700 нм.
AD528-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Диапазон длин волн: 400 - 700 нм.
AD529-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Диапазон длин волн: 400 - 700 нм.
MAD101-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAK4/SF5. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD1026-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 6,35 мм. Фокусное расстояние: 15 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD201-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD205-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD303-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD304-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD306-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD312-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD405-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD414-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 27,3 мм. В оправе.
МAD415-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 33,4 мм. В оправе.
МAD416-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МADN406-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD406-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD417-A Ахроматическая линза c просветляющим покрытием. Материал: E-BAF11/FD10. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МADN412-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAK4/SF5. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD412-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD407-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD408-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD409-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD410-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD418-A Ахроматическая линза c просветляющим покрытием. Материал: N-SSK5/LAFN7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD419-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD413-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD420-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD424-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD512-A Ахроматическая линза c просветляющим покрытием. Материал: E-BAF11/N-SF11. Диаметр: 50,8 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD507-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD508-A Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF10. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 89 мм. В оправе.
МAD510-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF5. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD511-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF5. Диаметр: 50,8 мм. Фокусное расстояние: 180 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD518-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD513-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD520-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD524-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD528-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МAD529-A Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/SF2. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
