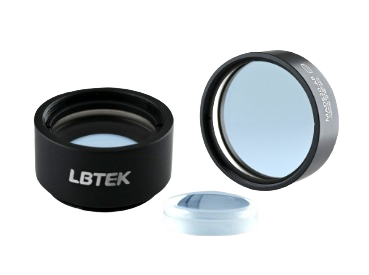

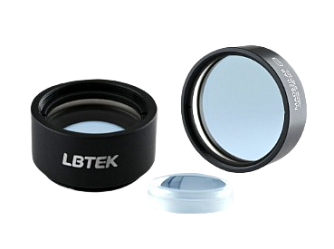

MAD-AB - ахроматические линзы c просветляющим покрытием

Ахроматические дуплетные линзы по оптическим характеристикам превосходят одиночные линзы, так как обеспечивают снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения..
  • Материал оптического компонента: N-SF57/ N-BK7/ N-BAF10/ N-SF2/ N-SF6 / N-SF10 / BAFN11/ N-LAK22/ H-LAK10/ H-ZF4A/ H-ZF7LA.
  • Диаметр: 12,7 мм, 25,4 мм и 50,8 мм.
  • Фокусное расстояние: 19 - 600 мм.
  • Диапазон длин волн: 400 - 1100 нм.

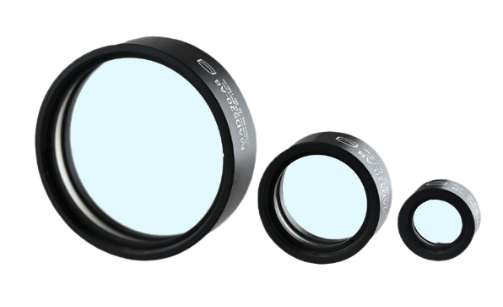

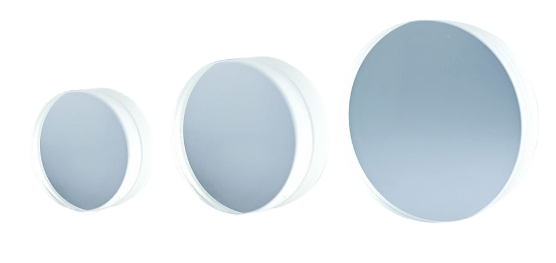

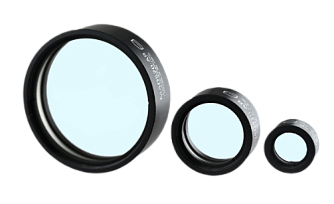

  • Серия линз в оправе - MAD-AB, без оправы - AD-AB.
Производитель:  LBTEK

Ахроматическая дублетная линза состоит из положительной линзы из стекла с низким коэффициентом дисперсии и отрицательной линзы из стекла с высоким коэффициентом дисперсии. Такая конструкция эффективно снижает хроматические и сферические аберрации, обеспечивая более высокое качество изображения по сравнению с одиночными линзами.

Серия ахроматических дублетных линз с просветляющим покрытием компании LBTEK изготовлена из различных оптических стекол: N-SF57, N-BK7, N-BAF10, N-SF2, N-SF6, N-SF10, BAFN11, N-LAK22, H-LAK10, H-ZF4A, H-ZF7LA. Отражательная способность просветляющих покрытий составляет <0,5%. Линзы предназначены для работы в спектральном диапазоне от 400 до 1100 нм,  наилучшие характеристики достигаются на трёх ключевых длинах волн: 488, 707 и 1064 нм. Доступны ахроматические линзы в трех размерах: диаметром 12,7 мм, 25,4 мм и 50,8 мм. Диапазон фокусных расстояний: от 19 мм до 600 мм (в зависимости от модели). Предлагаются к заказу линзы в стандартных оправах (серия MAD-AB) и линзы без оправы (серия AD-AB). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MAD-AB AD-AB
В оправе да нет
Материал N-SF57   N-BK7   N-BAF10   N-SF2   N-SF6   N-SF10  BAFN11   N-LAK22   H-LAK10   H-ZF4A   H-ZF7LA

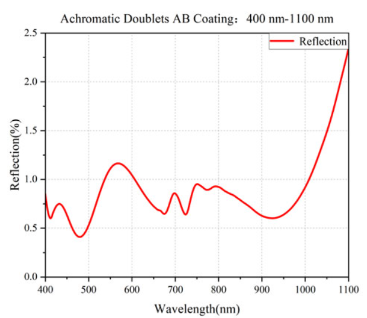

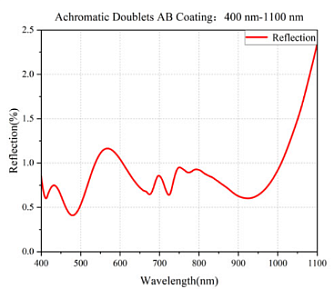

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 400 - 1100 нм
Рабочая длина волны   488         707         1064  нм
Диаметр (диапазон)  12,7        25,7         50,8
мм
Допуск по диаметру +0 / -0,1 мм

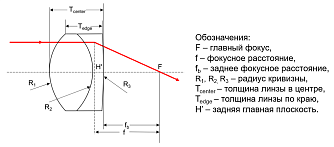

Толщина центра 5,0 - 13,0 мм
Допуск на толщину по центру
±0,1
мм
Толщина края 3,2 - 11,8 мм
Фокусное расстояние от 19 до 600 мм
Допуск на фокусное расстояние ±1
%
Заднее фокусное расстояние от 16,29 до 590,52 мм
Световой диаметр
90
%
Качество обработки поверхности 40/20


Модель Описание
AD303-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK10/N-SF57. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Диапазон длин волн: 400-1100 нм.
AD304-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK10/N-SF57. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 400-1100 нм.
AD305-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400-1100 нм.
AD306-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400-1100 нм.
AD312-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400-1100 нм.
AD405-AB Ахроматическая линза c просветляющим покрытием. Материал: BAFN11/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400-1100 нм.
AD406-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400-1100 нм.
AD412-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400-1100 нм.
AD408-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400-1100 нм.
AD410-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400-1100 нм.
AD418-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 400-1100 нм.
AD507-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400-1100 нм.
AD508-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400-1100 нм.
AD511-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 180 мм. Диапазон длин волн: 400-1100 нм.
AD513-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400-1100 нм.
AD520-AB Ахроматическая линза c просветляющим покрытием. Материал: H-BAK7/H-ZF4A. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400-1100 нм.
AD524-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400-1100 нм.
AD526-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 600 мм. Диапазон длин волн: 400-1100 нм.
МAD303-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK10/N-SF57. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD304-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK10/N-SF57. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD305-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD306-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD312-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF2. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD405-AB Ахроматическая линза c просветляющим покрытием. Материал: BAFN11/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD406-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD412-AB Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD408-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD410-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD418-AB Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD507-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD508-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD511-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 180 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD513-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD520-AB Ахроматическая линза c просветляющим покрытием. Материал: H-BAK7/H-ZF4A. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD524-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 400-1100 нм. В оправе.
МAD526-AB Ахроматическая линза c просветляющим покрытием. Материал: H-LAK10/H-ZF7LA. Диаметр: 50,8 мм. Фокусное расстояние: 600 мм. Диапазон длин волн: 400-1100 нм. В оправе.
