MAD-B - ахроматические линзы c просветляющим покрытием

Ахроматические дуплетные  линзы по оптическим характеристикам превосходят одиночные линзы, так как обеспечивают снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения.
  • Материал оптического компонента: N-LAK22, N-SF6HT, N-BAF10, N-SF6, N-SF8, N-SF10, N-BK7, SF5.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: от -40 до 1000 мм.
  • Диапазон длин волн: 700 - 1100 нм.

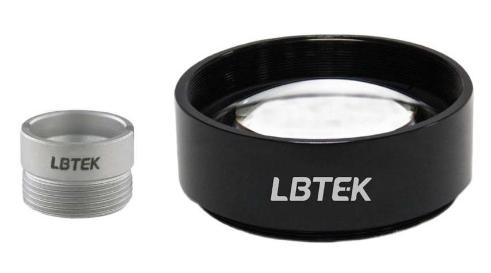

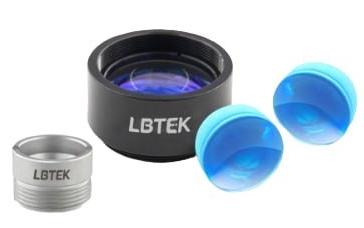

  • Серия линз в оправе - MAD-B, без оправы - AD-B.
Производитель:  LBTEK
Узнать цену

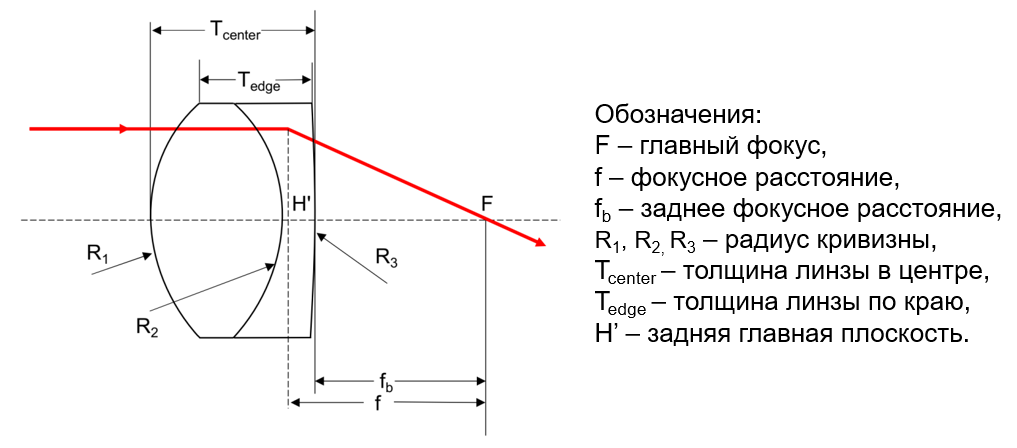

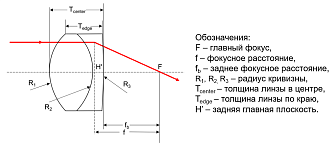

Ахроматическая дублетная линза представляет собой оптический компонент, образованный путем склеивания положительной линзы из стекла с низким коэффициентом дисперсии и отрицательной линзы из стекла с высоким коэффициентом дисперсии. Эта комбинация позволяет эффективно корректировать хроматические и сферические аберрации.

LBTEK предлагает шрокий выбор ахроматических дублетных линз с просветляющим покрытием для спектрального диапазона от 700 до 1100 нм,оптимизированных для работы на длинах волн: 706,5 855 и 1015 нм. Линзы изготовлены из различных оптических стекол: N-LAK22, N-SF6HT, N-BAF10, N-SF6, N-SF8, N-SF10, N-BK7, SF5. В настоящее время существуют комбинации 8 различных диаметров в диапазоне от 6 до 50,8 мм и фокусного расстояния в диапазоне от -75 до 1000 мм. Просветляющее покрытие обеспечивает отражательную способность <0,5%. Линзы устанавливаются в стандартные оправы (серия MAD-A), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия AD-A). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MAD-В AD-В
В оправе да нет
Материал N-LAK22  N-SF6HT  N-BAF10  N-SF6  N-SF8  N-SF10  N-BK7  SF5

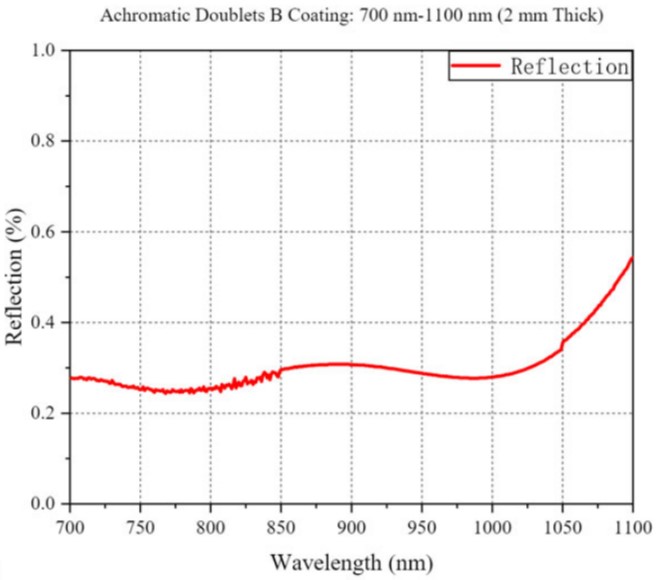

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 700 - 1100
 нм
Рабочая длина волны 706,5         855          1015
 нм
Диаметр (диапазон) 6 - 50,8 мм
Допуск по диаметру +0 / -0,1 мм
Толщина центра 4 - 18 мм
Допуск на толщину по центру
 ±0,1
 мм
Толщина края 3 - 10,3 мм
Фокусное расстояние от -40 до 1000 мм
Допуск на фокусное расстояние ±1
 %
Заднее фокусное расстояние от -43,4 до 993,6 мм
Световой диаметр
 90
 %
Качество обработки поверхности 40/20


Модель Описание
AD101-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 8,1 мм. Диапазон длин волн: 700-1100 нм.
AD202-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 16 мм. Заднее фокусное расстояние: 14 мм. Диапазон длин волн: 700-1100 нм.
AD205-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,7 мм. Диапазон длин волн: 700-1100 нм.
AD303-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Заднее фокусное расстояние: 15,7 мм. Диапазон длин волн: 700-1100 нм.
AD304-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 21,5 мм. Диапазон длин волн: 700-1100 нм.
AD305-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 700-1100 нм.
AD306-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 700-1100 нм.
AD312-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72 мм. Диапазон длин волн: 700-1100 нм.
AD405-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 23 мм. Диапазон длин волн: 700-1100 нм.
AD414-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 28,4 мм. Диапазон длин волн: 700-1100 нм.
AD415-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 32,8 мм. Диапазон длин волн: 700-1100 нм.
ADN415-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: -40 мм. Заднее фокусное расстояние: -43,4 мм. Диапазон длин волн: 700-1100 нм.
AD416-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Заднее фокусное расстояние: 39,6 мм. Диапазон длин волн: 700-1100 нм.
AD406-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 45 мм. Диапазон длин волн: 700-1100 нм.
AD417-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 55,8 мм. Диапазон длин волн: 700-1100 нм.
AD412-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 69,9 мм. Диапазон длин волн: 700-1100 нм.
AD407-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 80 мм. Заднее фокусное расстояние: 73,5 мм. Диапазон длин волн: 700-1100 нм.
AD408-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,1 мм. Диапазон длин волн: 700-1100 нм.
AD432-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 135 мм. Заднее фокусное расстояние: 129,5 мм. Диапазон длин волн: 700-1100 нм.
AD409-B Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF8. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 115,4 мм. Диапазон длин волн: 700-1100 нм.
AD410-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 144,6 мм. Диапазон длин волн: 700-1100 нм.
AD418-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 194,8 мм. Диапазон длин волн: 700-1100 нм.
AD419-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 237,5 мм. Диапазон длин волн: 700-1100 нм.
AD413-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 290 мм. Диапазон длин волн: 700-1100 нм.
AD420-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 391,1 мм. Диапазон длин волн: 700-1100 нм.
AD424-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 480,3 мм. Диапазон длин волн: 700-1100 нм.
AD1106-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 42,9 мм. Диапазон длин волн: 700-1100 нм.
AD1107-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 80 мм. Заднее фокусное расстояние: 75,3 мм. Диапазон длин волн: 700-1100 нм.
AD1108-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 30 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 94 мм. Диапазон длин волн: 700-1100 нм.
AD512-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 65,7 мм. Диапазон длин волн: 700-1100 нм.
AD507-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Заднее фокусное расстояние: 69,5 мм. Диапазон длин волн: 700-1100 нм.
AD508-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 91,5 мм. Диапазон длин волн: 700-1100 нм.
AD510-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 145,3 мм. Диапазон длин волн: 700-1100 нм.
AD518-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 193,2 мм. Диапазон длин волн: 700-1100 нм.
AD519-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 243,2 мм. Диапазон длин волн: 700-1100 нм.
AD513-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 295,1 мм. Диапазон длин волн: 700-1100 нм.
AD520-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 393,6 мм. Диапазон длин волн: 700-1100 нм.
AD524-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 497 мм. Диапазон длин волн: 700-1100 нм.
AD528-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 745 мм. Диапазон длин волн: 700-1100 нм.
AD529-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 993,6 мм. Диапазон длин волн: 700-1100 нм.
MAD101-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 8,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD202-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 8 мм. Фокусное расстояние: 16 мм. Заднее фокусное расстояние: 14 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD205-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,7 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD303-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 19 мм. Заднее фокусное расстояние: 15,7 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD304-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 21,5 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD305-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD306-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 46,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD312-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD405-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 23 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD414-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 28,4 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD415-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 32,8 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD416-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Заднее фокусное расстояние: 39,6 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD417-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 55,8 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD408-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD432-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 135 мм. Заднее фокусное расстояние: 129,5 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD409-B Ахроматическая линза c просветляющим покрытием. Материал: N-BK7/N-SF8. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 115,4 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD410-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 144,6 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD418-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF10. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 194,8 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD419-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 237,5 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD413-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 290 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD420-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 391,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD424-B Ахроматическая линза c просветляющим покрытием. Материал: SF5/N-SF6HT. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 480,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD508-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 91,5 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD510-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 145,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD518-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 193,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD519-B Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 243,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD513-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 295,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD520-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 393,6 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD524-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 497 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD528-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 745 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МAD529-B Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 993,6 мм. Диапазон длин волн: 700-1100 нм. В оправе.
