MBCC - двояковогнутые линзы без покрытия

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -50 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.
  • Серия линз в оправе - MВCС, без оправы - ВCС.

Линза с вогнутой поверхностью с обеих сторон называется двояковогнутой линзой. Такие линзы имеют одинаковый радиус кривизны. Двояковогнутые линзы с отрицательным фокусным расстоянием используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Для изготовления линз серии MBCC/BCC компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов. В настоящее время к заказу доступны двояковогнутые линзы без покрытия, установленные в стандартные оправы (серия MВCС), а также линзы без оправы (серия ВCС). Линзы предназначены для работы в широком спектральном диапазоне от 350 нм до 2 мкм. Стандартный диаметр - 25,4 мм, отрицательное фокусное расстояние, равное -50 мм. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

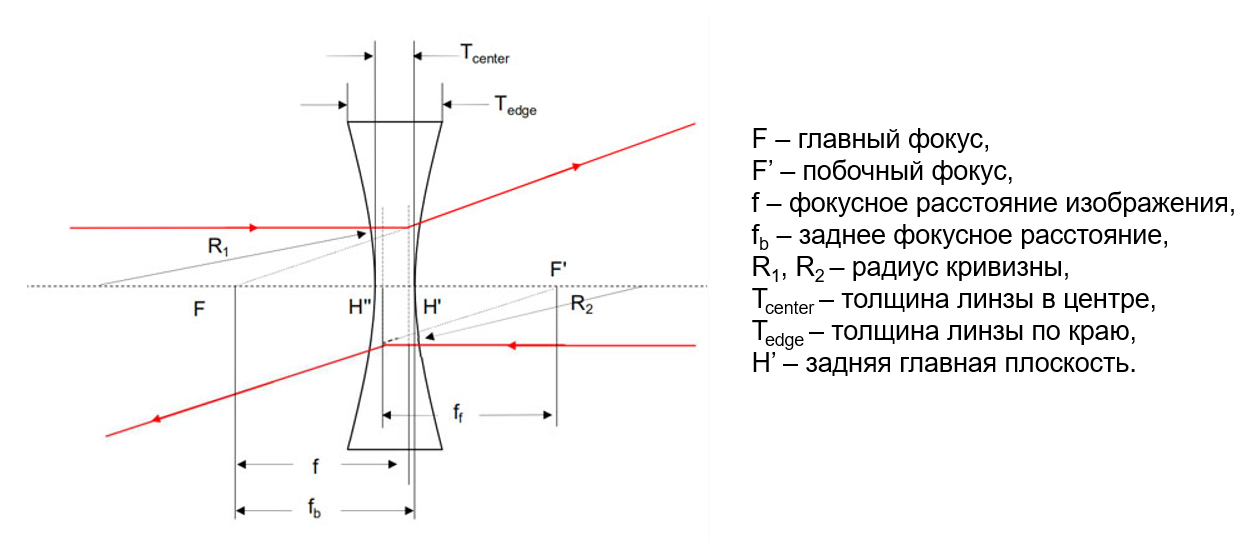

Принципиальная схема

Параметр Значение Ед.измерения
Серия
 MBCC BCC
В оправе
 да  нет
Материал
N-BK7

Покрытие
Без покрытия

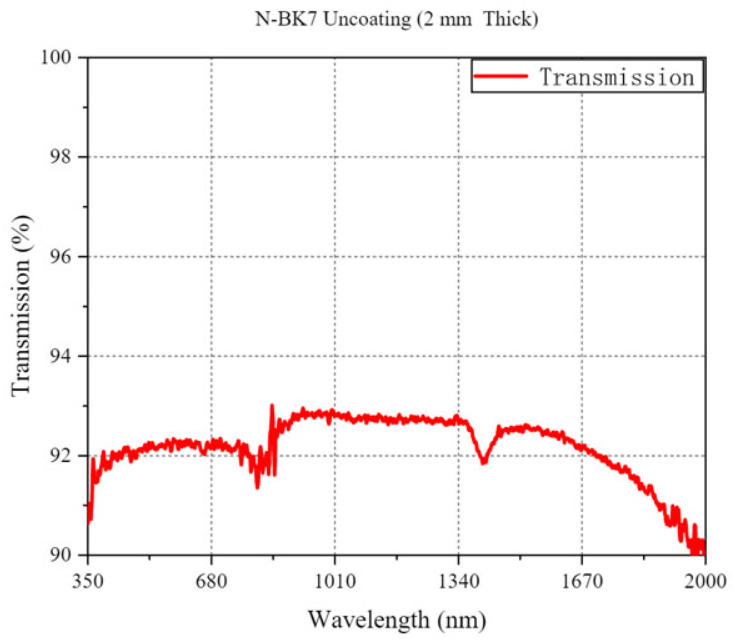

Диапазон длин волн
350 - 2000 нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
6,1 мм
Фокусное расстояние
-50 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
-50,8 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание
MBCC10610 Двояковогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
BCC10610 Двояковогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 350 нм - 2 мкм.
