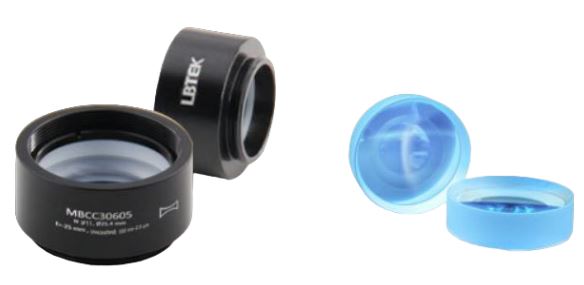

MBCC3 - двояковогнутые линзы без покрытия

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -25 мм.

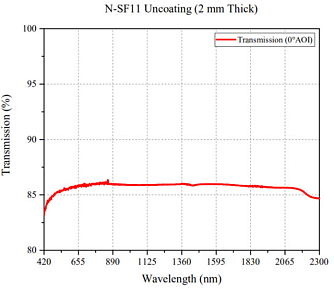

  • Диапазон длин волн: 420 нм - 2,3 мкм.
  • Серия линз в оправе - MВCС3, без оправы - ВCС3.

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны. Эти линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Двояковогнутые линзы компании LBTEK изготовлены из N-SF11. Данный материал имеет меньшее число Аббе, чем N-BK7, а также обладает высокой устойчивостью к агрессивным щелочным и кислотным средам. В настоящее время к заказу доступны двояковогнутые линзы без покрытия, установленные в стандартные оправы (серия MBCC3), а также линзы без оправы (серия BCC3). Линзы предназначены для работы в широком спектральном диапазоне от 420 нм до 2,3 мкм. Предлагаются линзы в диаметре 25,4 мм и фокусным расстоянием -25 мм. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

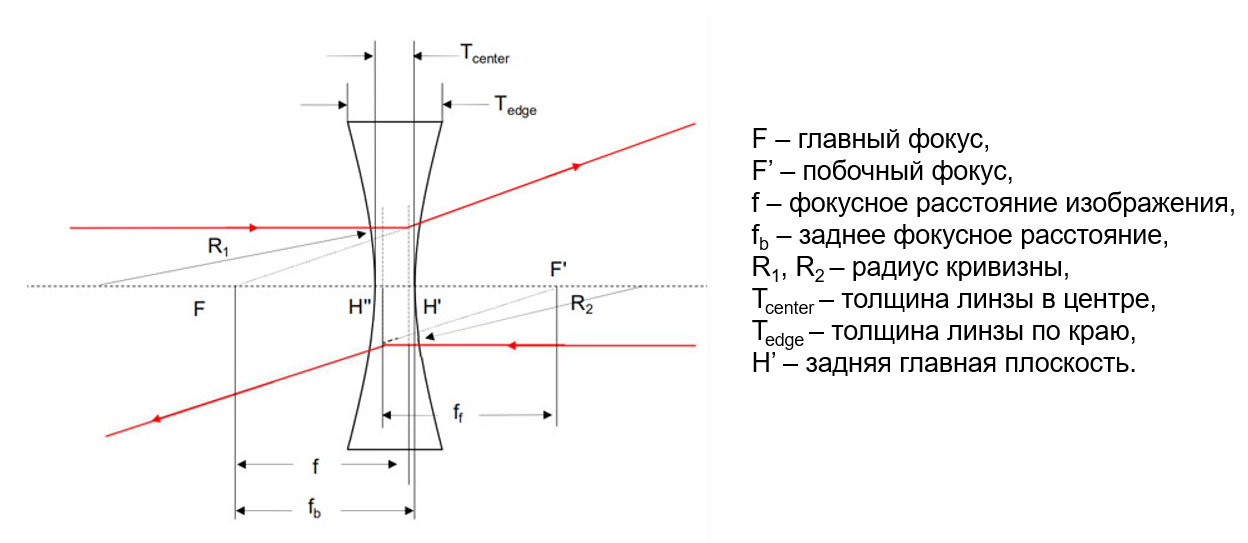

Принципиальная схема

Параметр Значение Ед.измерения
Серия МBCC3  BCC3
В оправе
да нет
Материал
N-SF11

Покрытие
Без покрытия

Диапазон длин волн
420 - 2300
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
7,2 мм
Фокусное расстояние
-25 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
-25,6 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание

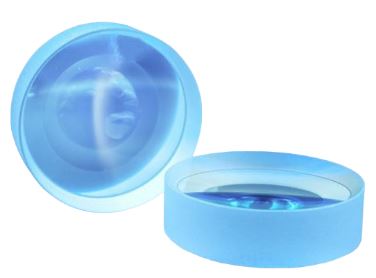

BCC30605 Двояковогнутая линза без покрытия. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 420 нм - 2,3 мкм.

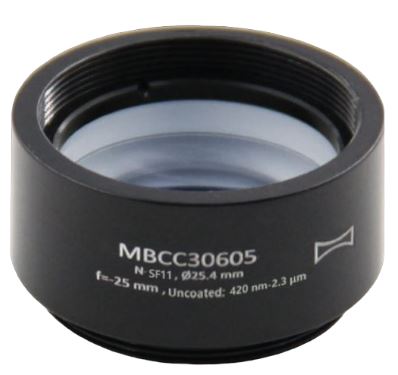

МBCC30605 Двояковогнутая линза без покрытия. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 420 нм - 2,3 мкм. В оправе.
