MBCC3-A - двояковогнутые линзы с просветляющим покрытием

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -25 мм.
  • Диапазон длин волн: 400 - 700 нм.

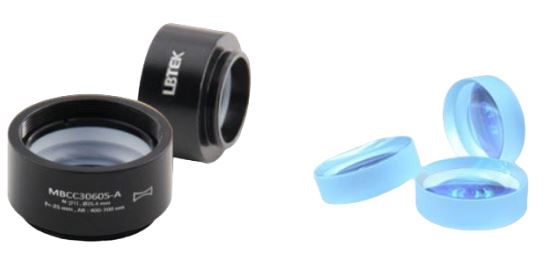

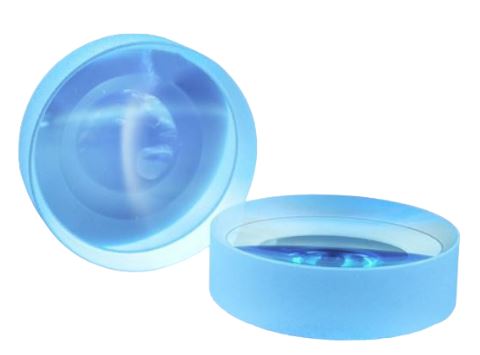

  • Серия линз в оправе - MВCС3-А, без оправы - ВCС3-А.

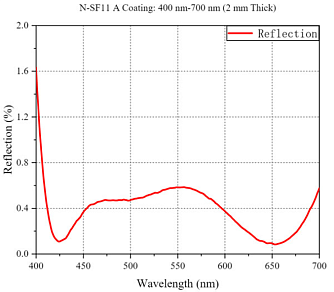

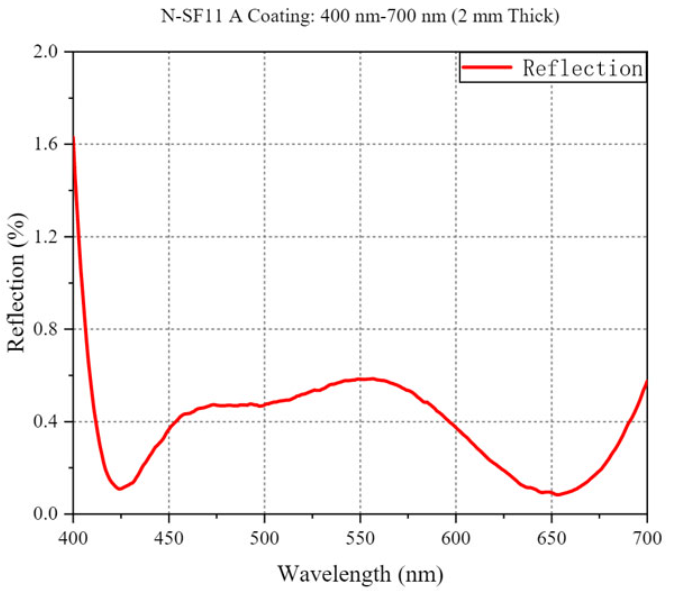

Двояковогнутая линза представляет собой линзу с вогнутой поверхностью с обеих сторон. Такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Для изготовления линз серии MBCC3-А/BCC30-А компания LBTEK использует оптическое стекло N-SF11. Этот материал отличается от N-BK7 более низким числом Аббе и высокой устойчивостью к агрессивным средам (щелочным и кислотным). Отражательная способность просветляющих покрытий составляет AR-покрытие (Ravg<0,5%). В настоящее время к заказу предлагаются двояковогнутые линзы с просветляющим покрытием в диаметре 25,4 мм и фокусным расстоянием, равным - 25 мм. Рабочий диапазон длин волн составляет от 400 до 700 нм. Линзы доступны в двух исполнениях: линзы установлены в стандартные оправы (серия MВCС3-А) и линзы без оправы (серия ВCС3-А). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

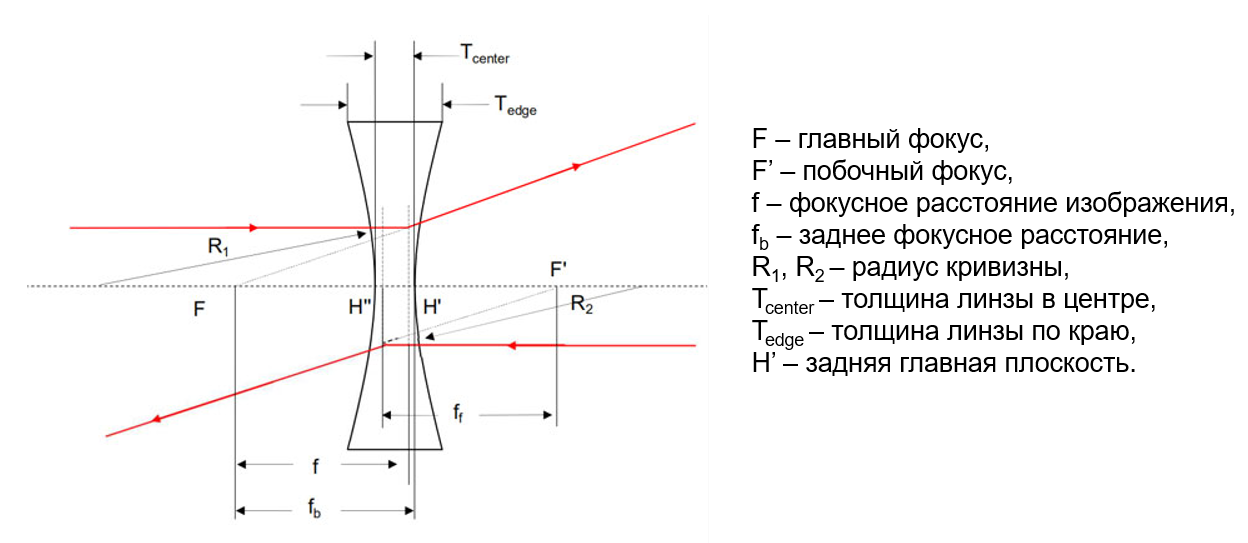

Принципиальная схема

Параметр Значение Ед.измерения
Серия MBCC3-А BCC3-А
В оправе
да нет
Материал
N-SF11

Покрытие
AR-покрытие (Ravg<0,5%)

Диапазон длин волн
400 - 700
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
7,2 мм
Фокусное расстояние
-25 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
-25,6 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание
BCC30605-A Двояковогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 400 - 700 нм.
МBCC30605-A Двояковогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
