MBCC3-B - двояковогнутые линзы с просветляющим покрытием

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -25 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MВCС3-В, без оправы - ВCС3-В.

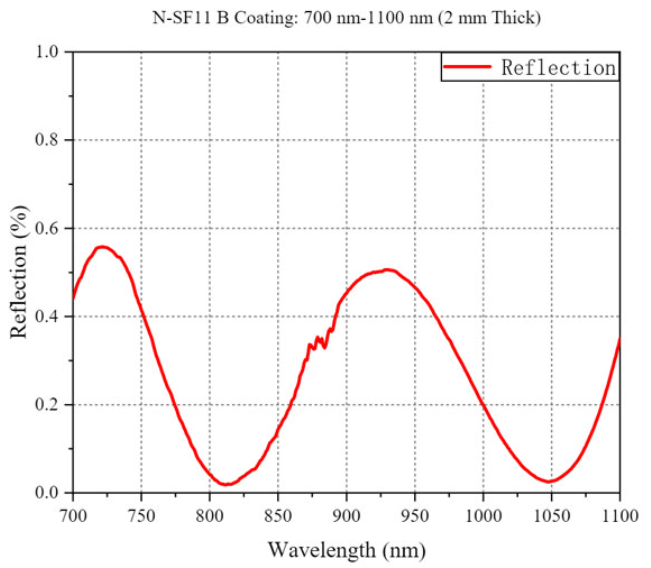

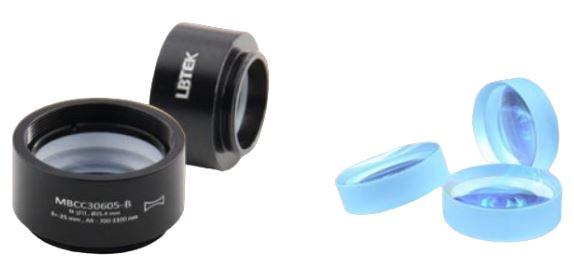

Двояковогнутые линзы компании LBTEK, изготовленные из высококачественного оптического стекла N-SF11, представляют собой линзы с двумя вогнутыми поверхностями. Благодаря просветляющему покрытию (Ravg<0,5%) эти линзы обеспечивают минимальные оптические потери при работе в спектральном диапазоне от 700 до 1100 нм, что делает их идеальным решением для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MВCС-В) и линзы без оправы (серия ВCС-В). Доступны к заказу двояковогнутые линзы с просветляющим покрытием диаметром 25,4 мм с фокусным расстоянием -50 мм. На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

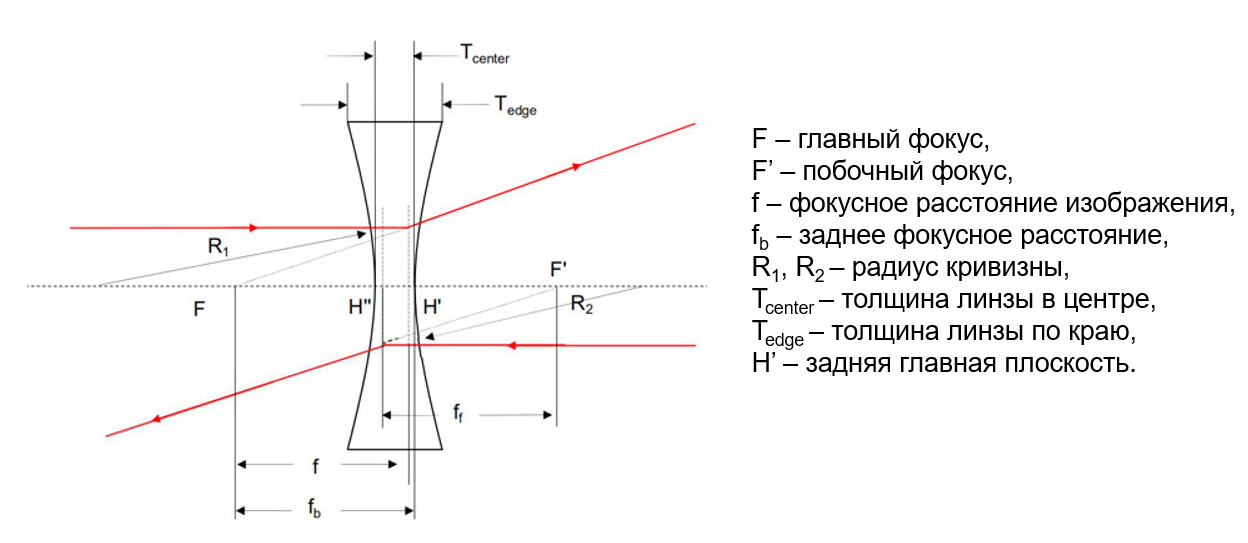

Принципиальная схема

Параметр Значение Ед.измерения
Серия MBCC3-B BCC3-B
В оправе
да нет
Материал
N-SF11

Покрытие
AR-покрытие (Ravg<0,5%)

Диапазон длин волн
700 - 1100
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
7,2 мм
Фокусное расстояние
-25 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
-25,6 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание

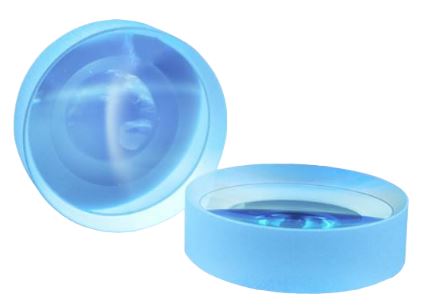

BCC30605-В Двояковогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 700 - 1100 нм.

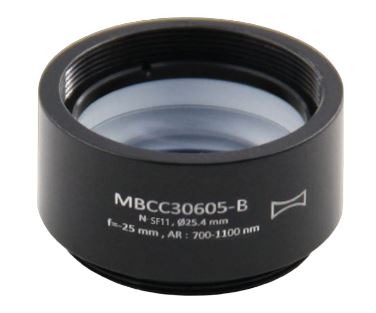

МBCC30605-В Двояковогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -25 мм. Диапазон длин волн: 700 - 1100 нм. В оправе.
