MBCC7 - двояковогнутые линзы без покрытия

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: CaF2.
  • Диаметр: 25,4 мм.
  • 5 вариаций фокусного расстояния: -30 мм, -50 мм, -75 мм, -100 мм и -200 мм.
  • Диапазон длин волн: 200 нм - 8 мкм.

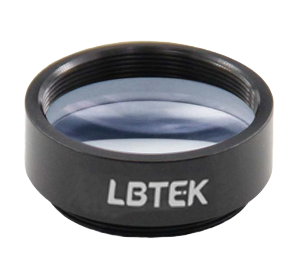

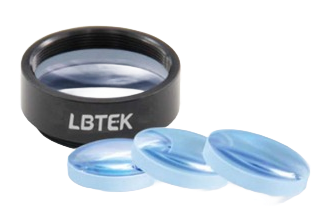

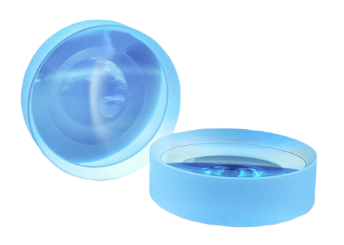

  • Серия линз в оправе - MВCС7, без оправы - ВCС7.

Линза с вогнутой поверхностью с обеих сторон называется двояковогнутой линзой. Такие линзы имеют одинаковый радиус кривизны. Серия данных линз компании LBTEK предназначена для работы в широком спектральном диапазоне от 200 нм до 8 мкм, что делает их идеальным решением для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Линзы изготовлены из высококачественного оптического стекла CaF2. Доступны для заказа двояковогнутые линзы без покрытия, имеющие диаметр 25,4 мм и пять различных значений фокусного расстояния: -30 мм, -50 мм, -75 мм, -100 мм и -200 мм. Предлагаются оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MВCС7) и линзы без оправы (серия ВCС7). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

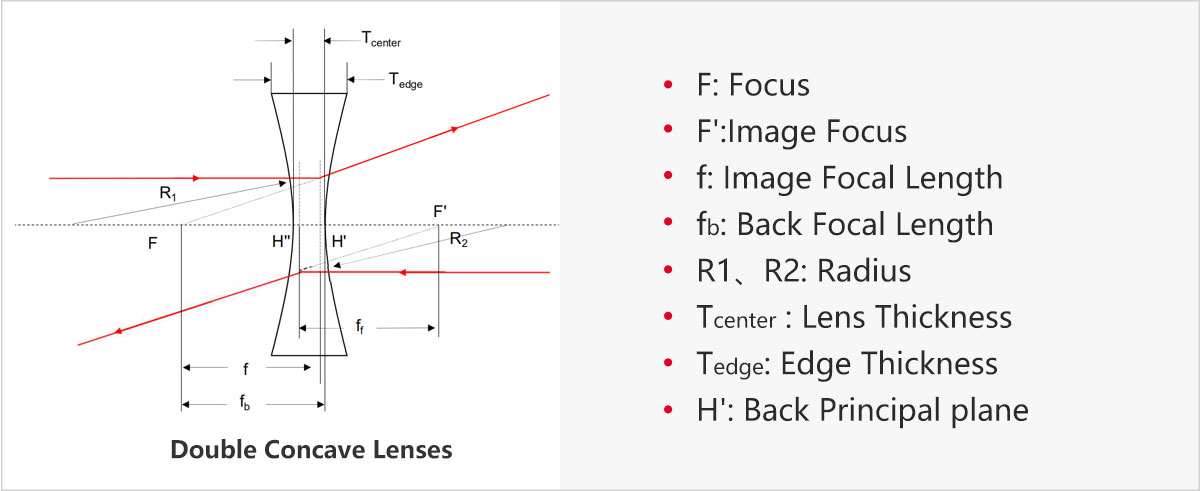

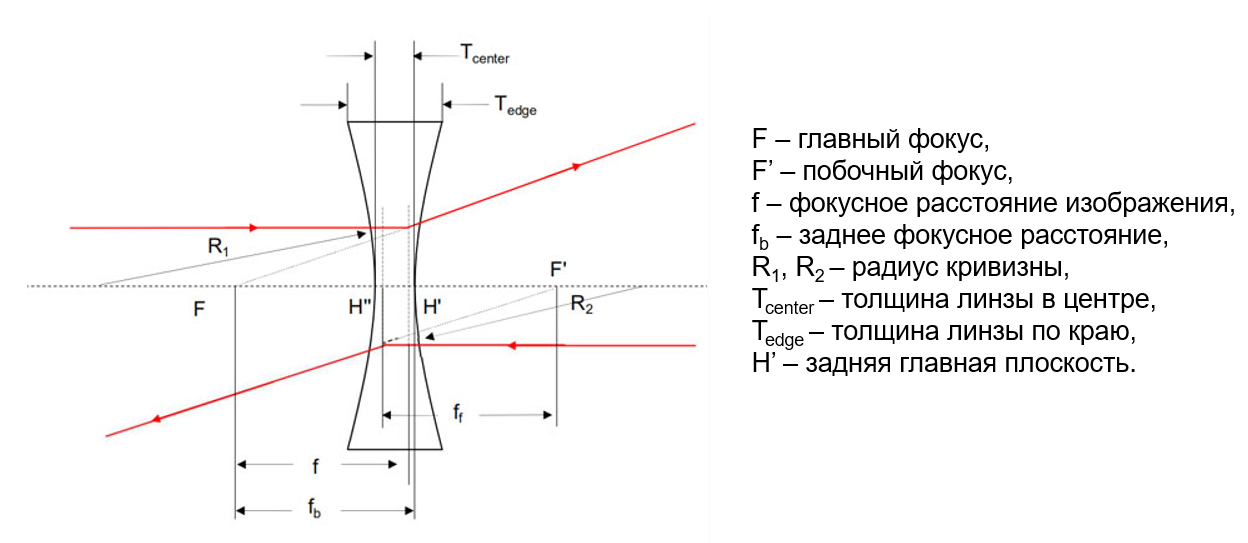

Принципиальная схема

Параметр Значение Ед.измерения
Серия MBCC7 BCC7
В оправе
да нет
Материал
CaF2
Покрытие
Без покрытия

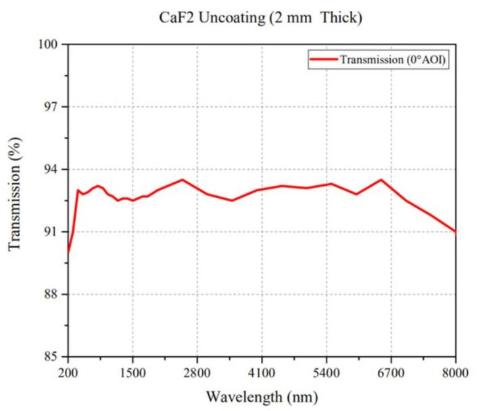

Диапазон длин волн
200 - 8000
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
от 2,0 до 3,0 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
от 2,9 до 9,0 мм
Фокусное расстояние
от -200 до -30 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
от -200,6 до -30,9 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание
BCC70607 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -30,9 мм. Диапазон длин волн: 200 нм - 8 мкм.
BCC70610 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -50,1 мм. Диапазон длин волн: 200 нм - 8 мкм.
BCC70612 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -75,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
BCC70613 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -100,7 мм. Диапазон длин волн: 200 нм - 8 мкм.
BCC70617 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -200,6 мм. Диапазон длин волн: 200 нм - 8 мкм.
МBCC70607 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -30,9 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МBCC70610 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -50,1 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МBCC70612 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -75,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МBCC70613 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -100,7 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
ММBCC70617 Двояковогнутая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -200,6 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
