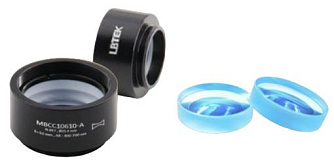

MBCC-A - двояковогнутые линзы c просветляющим покрытием

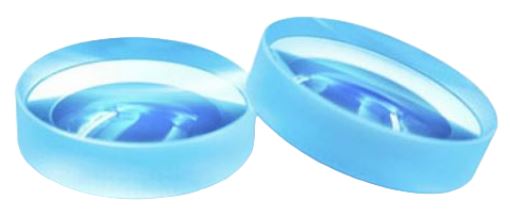

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: от -100 до -50 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MВCС-А, без оправы - ВCС-А.

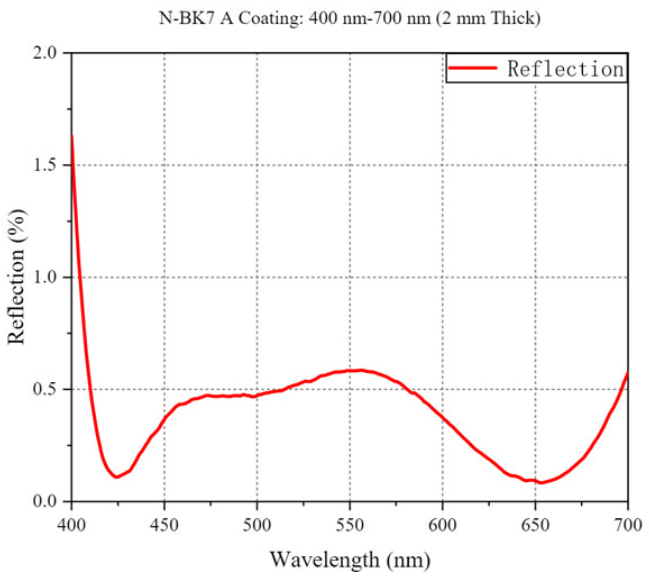

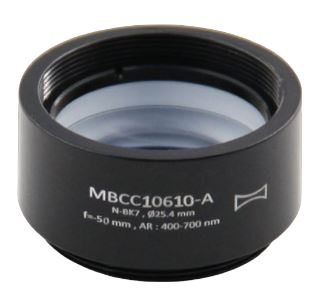

Линза с вогнутой поверхностью с обеих сторон называется двояковогнутой линзой. Такие линзы имеют одинаковый радиус кривизны. Они используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Для изготовления линз серии MBCC-А/BCC-А компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне. В настоящее время к заказу доступны двояковогнутые линзы с просветляющим покрытием, установленные в стандартные оправы (серия MВCС-А), а также линзы без оправы (серия ВCС-А). Линзы предназначены для работы в спектральном диапазоне от 400 до 700 нм. Доступны три варианта фокусного расстояния -50, -75 и -100 мм. Стандартный диаметр 25,4 мм. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

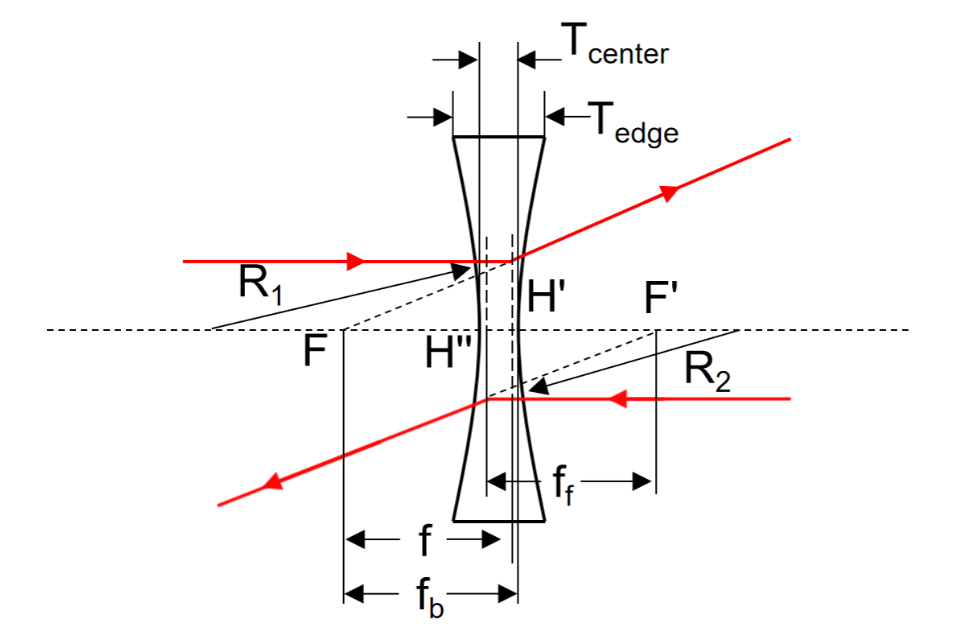

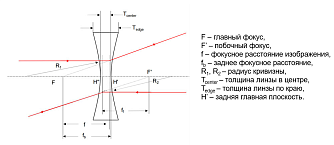

Принципиальная схема

Параметр Значение Ед.измерения
Серия
 MBCC-А BCC-А
В оправе
 да  нет
Материал
N-BK7

Покрытие
AR-покрытие (Ravg<0,5%)

Диапазон длин волн
400 - 700
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 - 4 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
5,6 - 5,8 мм
Фокусное расстояние
от -100 до -50 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
от -101 до -50,8 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание
BCC10610-A Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -50,8 мм. Диапазон длин волн: 400 - 700 нм.
BCC10612-A Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -75,9 мм. Диапазон длин волн: 400 - 700 нм.
BCC10613-A Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -101,9 мм. Диапазон длин волн: 400 - 700 нм.
МBCC10610-A Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -50,8 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
МBCC10612-A Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -75,9 мм. Диапазон длин волн: 400 - 700 нм. В оправе.
