MBCC-B - двояковогнутые линзы с просветляющим покрытием

Двояковогнутая линза вогнута с обеих сторон и имеет одинаковый радиус кривизны, такие линзы используются для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: -50 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MВCС-В, без оправы - ВCС-В.

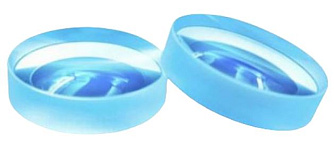

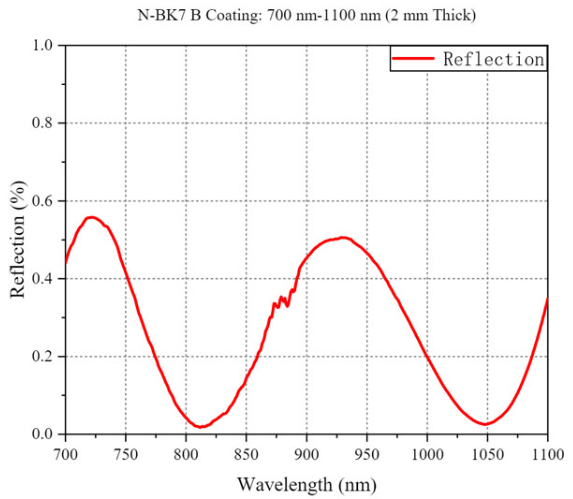

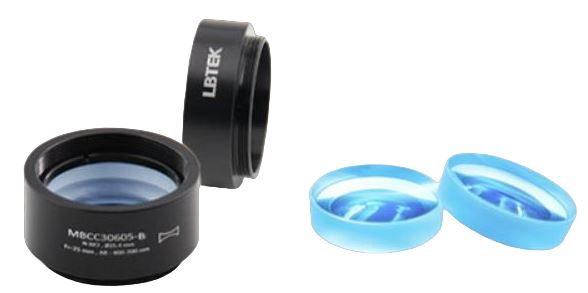

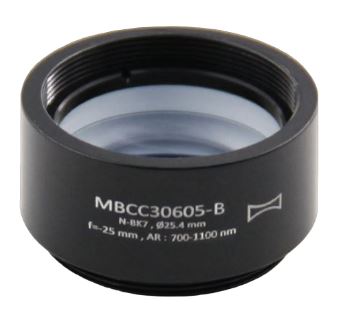

Двояковогнутая линза представляет собой оптический элемент с двумя вогнутыми поверхностями. Она имеет отрицательное фокусное расстояние и используется для коллимации лучей, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Двояковогнутые линзы компании LBTEK изготовлены из высококачественного оптического стекла N-BK7. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне. В настоящее время к заказу доступны двояковогнутые линзы с просветляющим покрытием, установленные в стандартные оправы (серия MВCС-В), а также линзы без оправы (серия ВCС-В). Линзы предназначены для работы в спектральном диапазоне от 700 до 1100 нм. Предлагаются линзы в диаметре 25,4 мм и фокусным расстоянием -50 мм. Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Особенности двояковогнутых линз

  1. Из-за зависимости показателя преломления материала линзы от длины волны двояковогнутая линза имеет хроматическую аберрацию. Это приводит к тому, что лучи света с разной длиной волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние зависит от длины волны.
  2. Благодаря симметрии двояковогнутой линзы свет может падать на неё с любой стороны.
  3. Фокусное расстояние двояковогнутой линзы отрицательное.

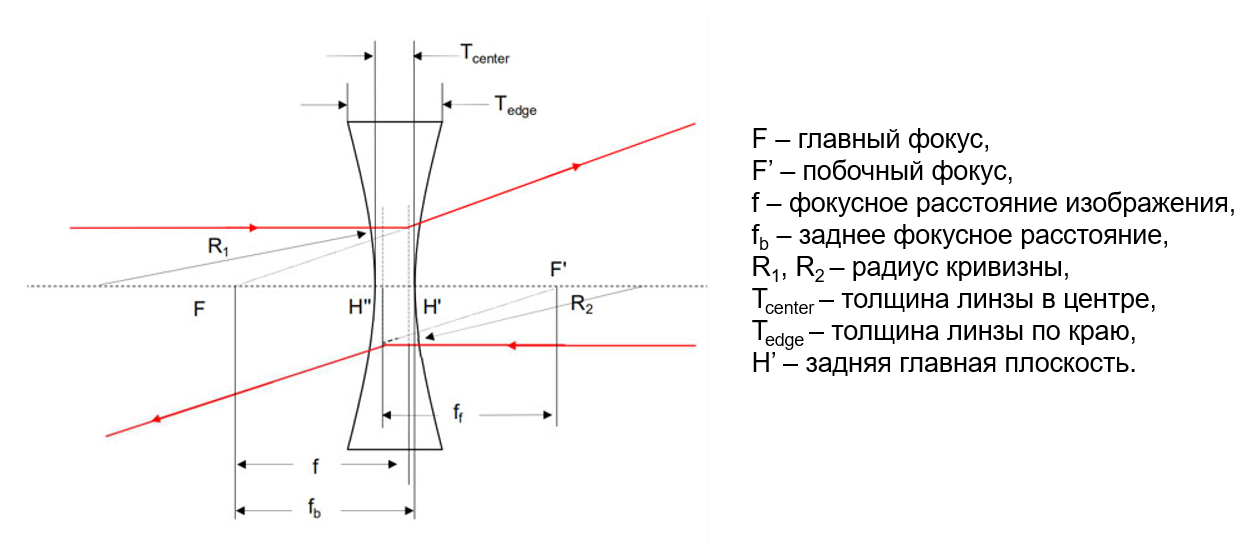

Принципиальная схема

Параметр Значение Ед.измерения
Серия
MBCC-B BCC-B
В оправе да нет
Материал
N-BK7

Покрытие
AR-покрытие (Ravg<0,5%)

Диапазон длин волн
700 - 1100
нм
Диаметр
25,4
мм
Допуск диаметра
+0,0 / -0,1
мм
Толщина центра
3 мм
Допуск на толщину по центру
±0,1
мм
Толщина края
6,1 мм
Фокусное расстояние
-50 мм
Допуск на фокусное расстояние
±1 %
Заднее фокусное расстояние
-50,8 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности
40/20


Модель Описание
MBCC10610-В Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 700-1100 нм. В оправе.
BCC10610-В Двояковогнутая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Диапазон длин волн: 700-1100 нм.
