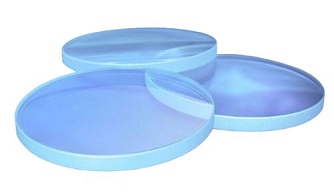

MBCX - двояковыпуклые линзы без покрытия

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: 10 - 1000 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

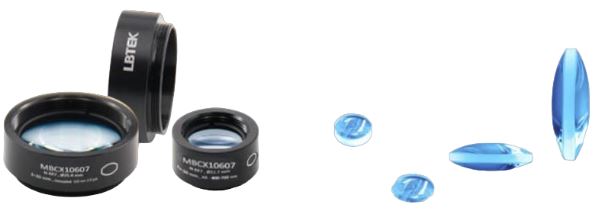

  • Серия линз в оправе - MBCX, без оправы - BCX.
Узнать цену

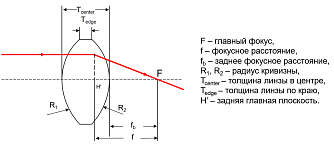

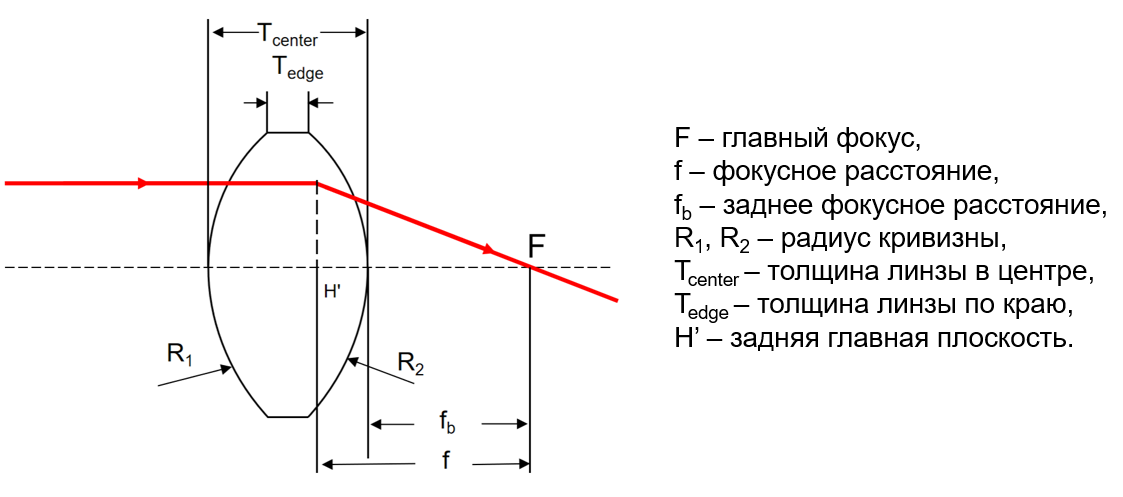

Двояковыпуклая линза состоит из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны. Эти линзы часто используются для фокусировки коллимированных пучков, а также для коллимации точечных источников. Благодаря симметрии двояковыпуклой линзы пучок может падать на неё с любой стороны. Данные линзы имеют положительное фокусное расстояние.

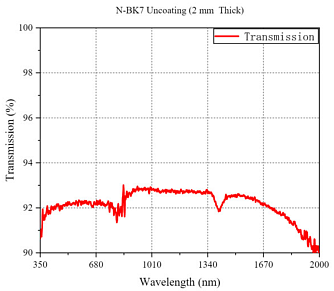

Для изготовления линз серии MBCX/BCX компания LBTEK использует оптическое стекло N-BK7, которое является наиболее распространенным материалом для высококачественных оптических элементов. Линзы предназначены для работы в широком спектральном диапазоне от 350 нм до 2 мкм. Доступны к заказу двояковыпуклые линзы без покрытия 6 различных диаметров: 6 мм, 9 мм, 12,7 мм, 24 мм, 25,4 мм и 50,8 мм с фокусным расстоянием в диапазоне от 10 до 1000 мм. Компания LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MBCX) и линзы без оправы (серия BCX). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MBCX BCX
В оправе да нет
Материал N-BK7
Покрытие Без покрытия
Диапазон длин волн 350 - 2000 нм
Диаметр 6 - 50,8 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 10,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 3,1 мм
Фокусное расстояние 10 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,2 - 999,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX10001 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 9,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10002 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 11,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10202 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 9 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 10,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10303 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10304 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10305 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10307 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10309 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10310 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10313 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10504 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 24 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 16,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10606 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10607 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10608 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10609 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10610 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10611 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10612 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10613 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10614 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10615 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10616 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10617 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10618 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10619 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10620 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10621 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10622 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX10623 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BCX106813 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
МВCX10303 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10304 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10305 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10307 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10309 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10310 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10313 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10606 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.

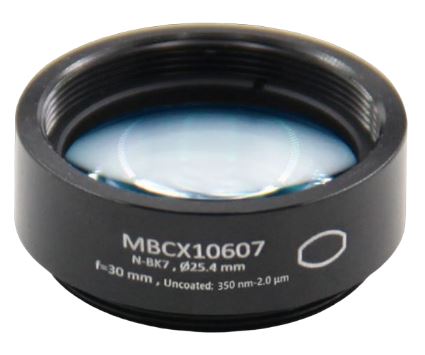

МВCX10607 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10608 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10609 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10610 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10611 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10612 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10613 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10614 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10615 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10616 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10617 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10618 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10619 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10620 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10621 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10622 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МВCX10623 Двояковыпуклая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
