MBCX2 - двояковыпуклые линзы без покрытия

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: UVFS.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 50 мм.
  • Диапазон длин волн: 200 нм - 2,1 мкм.
  • Серия линз в оправе - MBCX2, без оправы - BCX2.

Линза с выпуклой поверхностью с обеих сторон называется двояковыпуклой линзой. Такие линзы имеют одинаковый радиус кривизны и положительное фокусное расстояние. Они предназначены для фокусировки коллимированных пучков, а также для коллимации точечных источников света. Для изготовления линз серии MBCX2/BCX2 компания LBTEK использует УФ-плавленый кварц. Данный материал обладает низким показателем преломления, низким коэффициентом теплового расширения, что делает его пригодным для суровых условий эксплуатации.

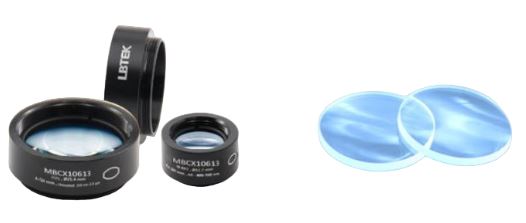

В настоящее время к заказу предлагаются двояковыпуклые линзы без покрытия, установленные в стандартные оправы (серия MBCX2), а также линзы без оправы (серия MBCX2). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. Линзы работают в широком спектральном диапазоне от 200 нм до 2,1 мкм. Стандартный диаметр - 25,4 мм, положительное фокусное расстояние, равное 50 мм. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.

Параметр Значение Ед.измерения
Серия MBCX2 BCX2
В оправе да нет
Материал UVFS
Покрытие Без покрытия

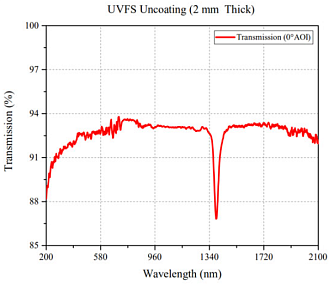

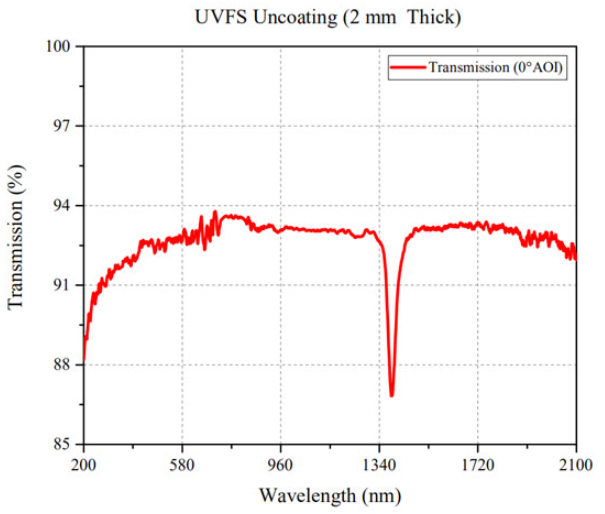

Диапазон длин волн 200 - 2100 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

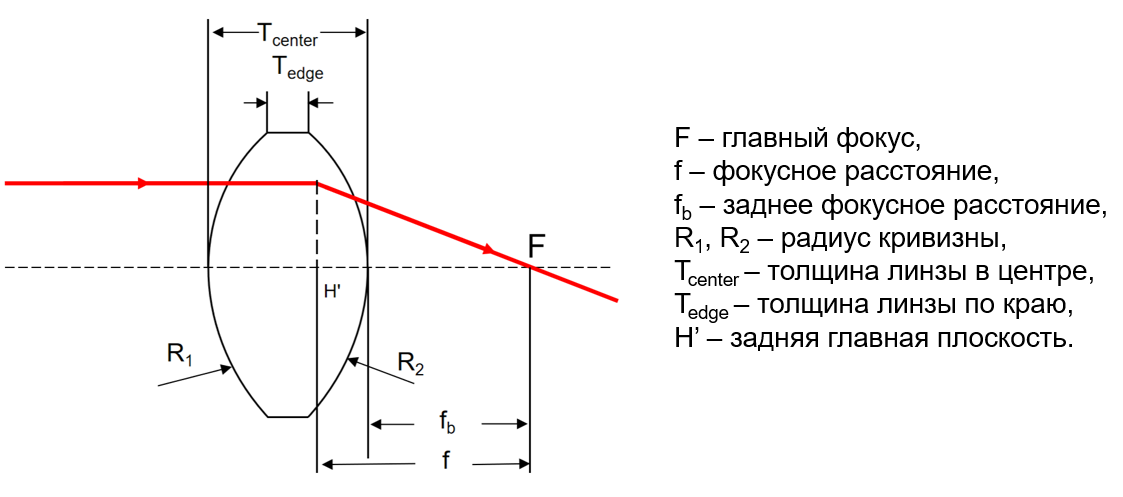

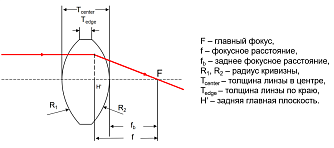

Толщина центра 5,7 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2 мм
Фокусное расстояние 50 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 48 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX20613 Двояковыпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
МBCX20613 Двояковыпуклая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
