MBCX7 - двояковыпуклые линзы без покрытия

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: CaF2.
  • Диаметр: 12,7 - 25,4 мм.
  • Фокусное расстояние: 15 - 200 мм.
  • Диапазон длин волн: 200 нм - 8 мкм.
  • Серия линз в оправе - MBCX7, без оправы - BCX7.

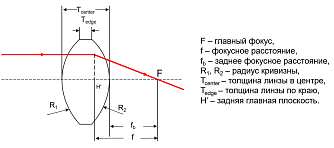

Двояковыпуклая линза состоит из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны и положительным фокусным расстоянием. Эти линзы часто используются для фокусировки коллимированных пучков, а также для коллимации точечных источников. Благодаря симметрии двояковыпуклой линзы пучок может падать на неё с любой стороны. Для изготовления линз серии MBCX7/BCX7 компания LBTEK использует CaF2. Фторид кальция обладает высоким порогом лазерного повреждения (LIDT), что позволяет использовать его при работе с эксимерными лазерами.

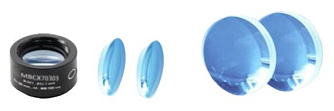

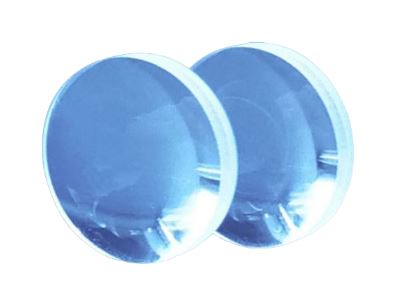

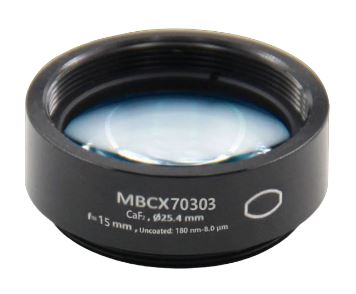

Компания LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MBCX7) и линзы без оправы (серия BCX7). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Эти линзы подходят для использования в системах, работающих в спектральном диапазоне от 200 нм до 8 мкм. Двояковыпуклые линзы без покрытия представлены двумя размерами: 12,7 мм и 25,4 мм. Предлагаются модели линз с 8 вариациями фокусного расстояния в диапазоне 15 - 200 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MBCX7 BCX7
В оправе да нет
Материал UVFS
Покрытие CaF2

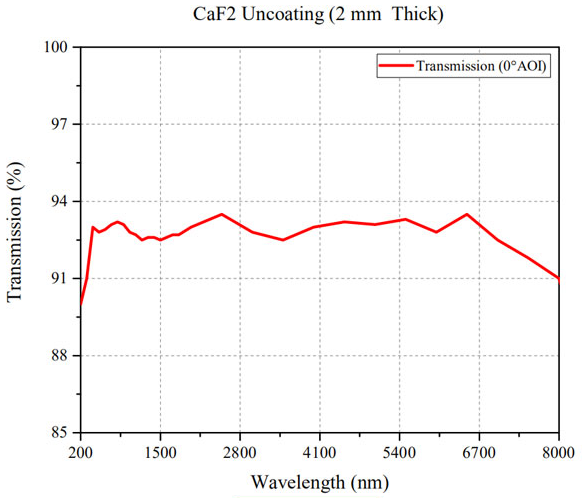

Диапазон длин волн 200 - 8000 нм
Диаметр 12,7              25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,9 - 11 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2 мм
Фокусное расстояние 15 - 200 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 12,9 - 199 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
ВCX70303 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 12,9 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70304 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,4 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70309 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,9 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70606 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 21,2 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70610 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 47,9 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70612 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,4 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70613 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,6 мм. Диапазон длин волн: 200 нм - 8 мкм.
ВCX70621 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199 мм. Диапазон длин волн: 200 нм - 8 мкм.
МВCX70303 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 12,9 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70304 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,4 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70309 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 38,9 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70606 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 21,2 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70610 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 47,9 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70612 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,4 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70613 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,6 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
МВCX70621 Двояковыпуклая линза без покрытия. Материал: CaF2. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199 мм. Диапазон длин волн: 200 нм - 8 мкм. В оправе.
