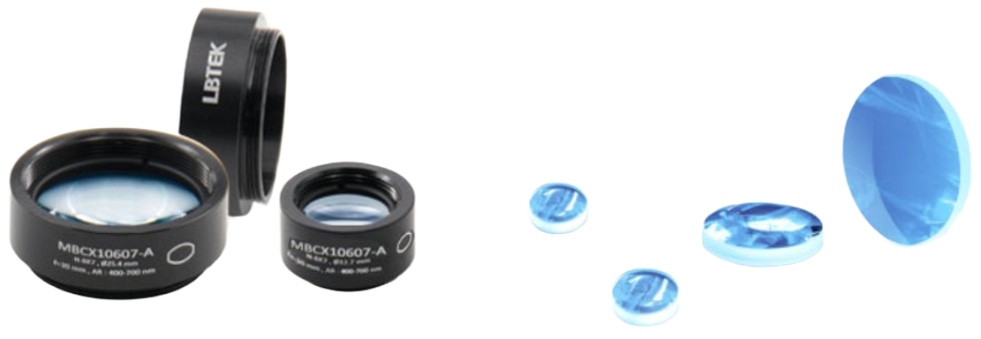

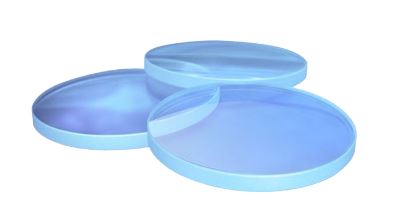

MBCX-A - двояковыпуклые линзы с просветляющим покрытием

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: 10 - 1000 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MBCX-А, без оправы - BCX-А.

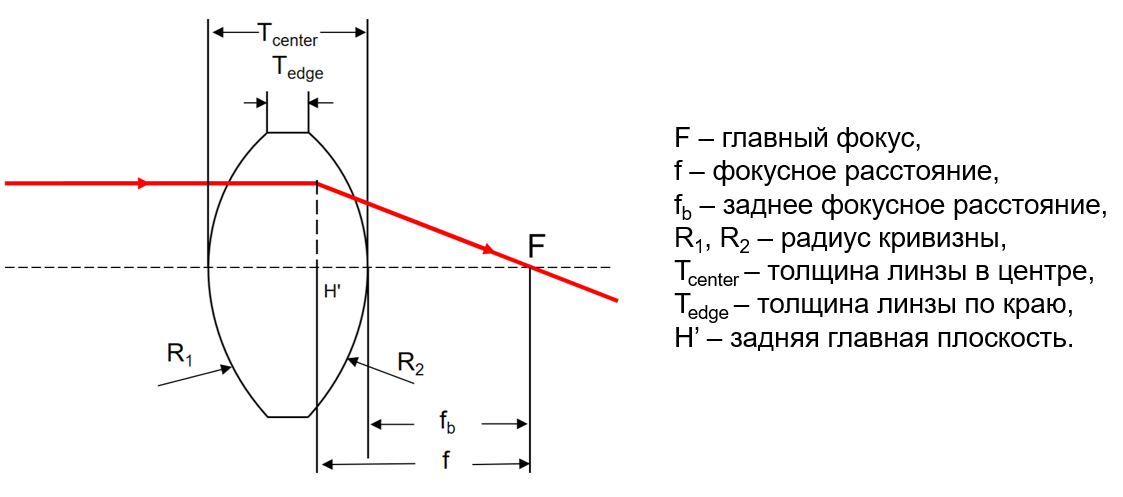

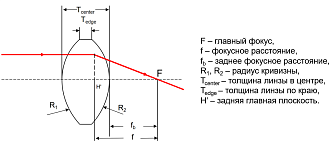

Двояковыпуклая линза - это оптический элемент, образованный двумя сферическими выпуклыми поверхностями с равными радиусами кривизны и положительным фокусным расстоянием. Данные линзы часто используются для фокусировки коллимированных пучков, а также для коллимации точечных источников. Симметрия их формы позволяет пучку падать на линзу с любой стороны, что упрощает интеграцию в различные оптические системы.

Серия линз MBCX-А/BCX-А компании LBTEK изготовлена из высококачественного оптического стекла N-BK7. Линзы предназначены для работы в спектральном диапазоне от 400 до 700 нм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 0,5%. Предлагаются к заказу двояковыпуклые линзы 5 различных диаметров: 6 мм, 9 мм, 12,7 мм, 25,4 мм и 50,8 мм. Фокусное расстояние лежит в диапазоне от 10 до 1000 мм в зависимости от модели. Линзы поставляются в стандартных оправах (серия MBCX-А), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия BCX-А). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MBCX-А BCX-А
В оправе да нет
Материал N-BK7

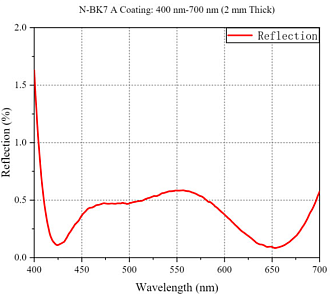

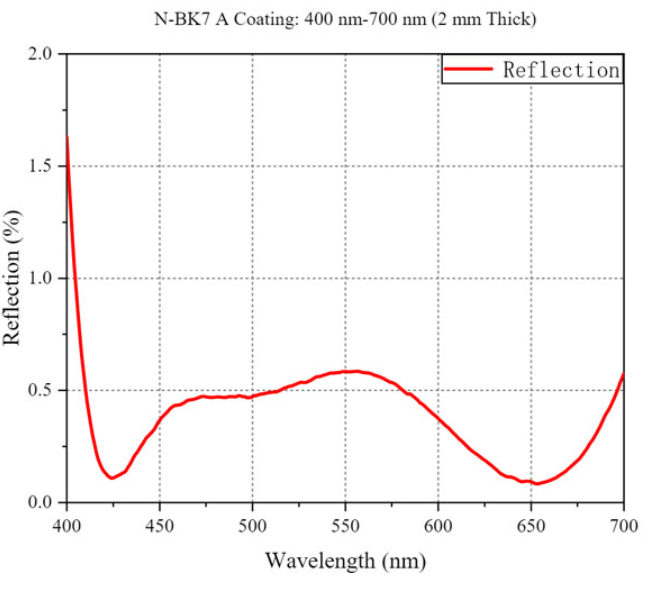

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр 6 - 50,8 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,1 - 9,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 3,1 мм
Фокусное расстояние 10 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,2 - 999,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX10001-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 9,2 мм. Диапазон длин волн: 400-700 нм.
BCX10002-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 11,2 мм. Диапазон длин волн: 400-700 нм.
BCX10003-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 14,3 мм. Диапазон длин волн: 400-700 нм.
BCX10202-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 9 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 10,7 мм. Диапазон длин волн: 400-700 нм.
BCX10207-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 9 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 19,0 мм. Диапазон длин волн: 400-700 нм.
BCX10303-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 400-700 нм.
BCX10304-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 400-700 нм.
BCX10305-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 400-700 нм.
BCX10307-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 400-700 нм.
BCX10309-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 400-700 нм.
BCX10310-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 400-700 нм.
BCX10313-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 400-700 нм.
BCX10606-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 400-700 нм.
BCX10607-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 400-700 нм.
BCX10608-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 400-700 нм.
BCX10609-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 400-700 нм.
BCX10610-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 400-700 нм.
BCX10611-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 400-700 нм.
BCX10612-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 400-700 нм.
BCX10613-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 400-700 нм.
BCX10614-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 400-700 нм.
BCX10615-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 400-700 нм.
BCX10616-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 400-700 нм.
BCX10617-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 400-700 нм.
BCX10618-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 400-700 нм.
BCX10619-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 400-700 нм.
BCX10620-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 400-700 нм.
BCX10621-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 400-700 нм.
BCX10622-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 400-700 нм.
BCX10623-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 400-700 нм.
BCX10813-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 96,8 мм. Диапазон длин волн: 400-700 нм.
BCX10814-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 121,9 мм. Диапазон длин волн: 400-700 нм.
BCX10815-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147,1 мм. Диапазон длин волн: 400-700 нм.
BCX10816-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 172,2 мм. Диапазон длин волн: 400-700 нм.
BCX10817-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 197,3 мм. Диапазон длин волн: 400-700 нм.
BCX10818-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 247,3 мм. Диапазон длин волн: 400-700 нм.
BCX10819-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 297,3 мм. Диапазон длин волн: 400-700 нм.
BCX10820-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 397,1 мм. Диапазон длин волн: 400-700 нм.
BCX10821-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 496,9 мм. Диапазон длин волн: 400-700 нм.
BCX10822-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 746,2 мм. Диапазон длин волн: 400-700 нм.
BCX10823-A Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 995,5 мм. Диапазон длин волн: 400-700 нм.
МВCX10303-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10304-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10305-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10307-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10309-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10310-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10313-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10606-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10607-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10608-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10609-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10610-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10611-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10612-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10613-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10614-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10615-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10616-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10617-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10618-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10619-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10620-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10621-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10622-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 400-700 нм. В оправе.
МВCX10623-А Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 400-700 нм. В оправе.
