MBCX-B - двояковыпуклые линзы с просветляющим покрытием

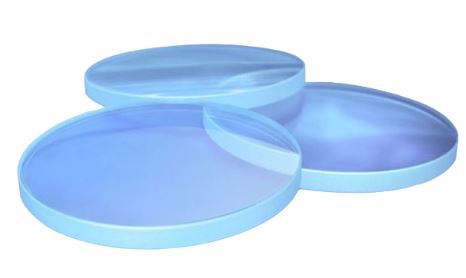

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 25,4 мм.
  • Фокусное расстояние: 10 - 1000 мм.
  • Диапазон длин волн: 700 - 1100 нм.

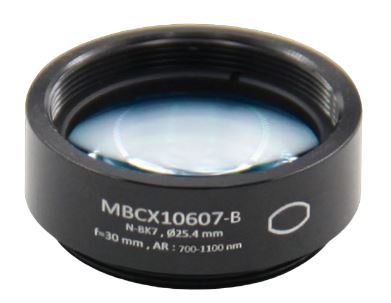

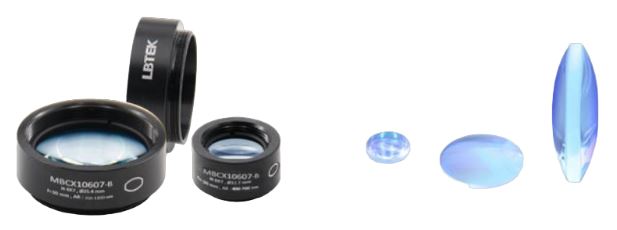

  • Серия линз в оправе - MBCX-В, без оправы - BCX-В.

Двояковыпуклая линза состоит из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны. Эти линзы часто используются для фокусировки коллимированных пучков, а также для коллимации точечных источников. Симметрия их формы позволяет пучку падать на линзу с любой стороны, что упрощает интеграцию в различные оптические системы.

Компания LBTEK использует оптическое стекло N-BK7 для производства двояковыпуклых линз серии MBCX-В/BCX-В. Этот материал является наиболее часто используемым для изготовления высококачественных оптических компонентов. Рабочий диапазон длин волн составляет от 700 до 1100 нм. Линза покрыта с двух сторон просветляющим покрытием, отражающая способность которого равна менее 0,5%. Предлагаются к заказу двояковыпуклые линзы 4 диаметров: 6 мм, 9 мм, 12,7 мм, 25,4 мм. Фокусное расстояние лежит в диапазоне от 10 до 1000 мм в зависимости от модели. В настоящее время к заказу доступны линзы, установленные в стандартные оправы (серия MBCX-В), а также без оправы (серия BCX-В). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

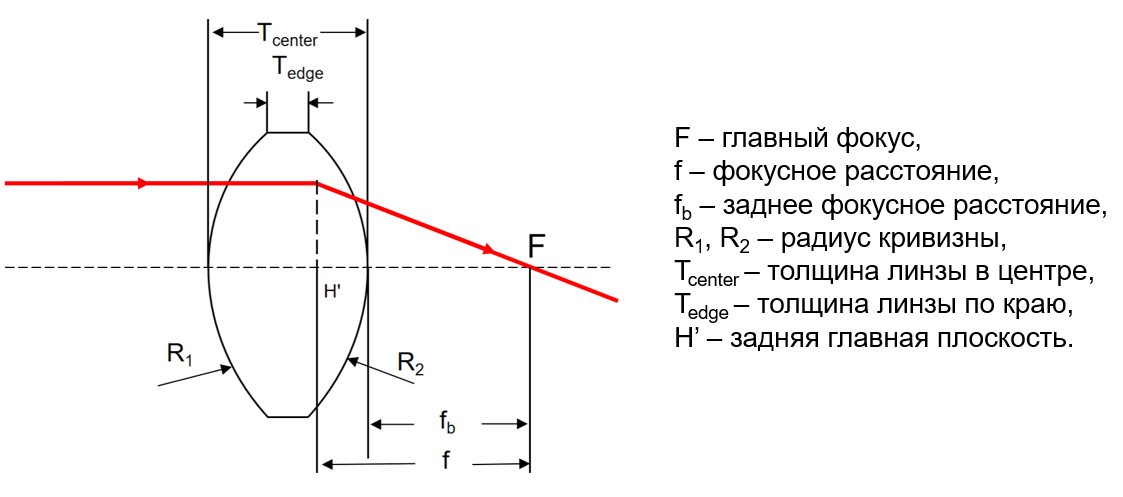

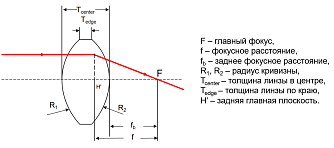

Параметр Значение Ед.измерения
Серия MBCX-В BCX-В
В оправе да нет
Материал N-BK7

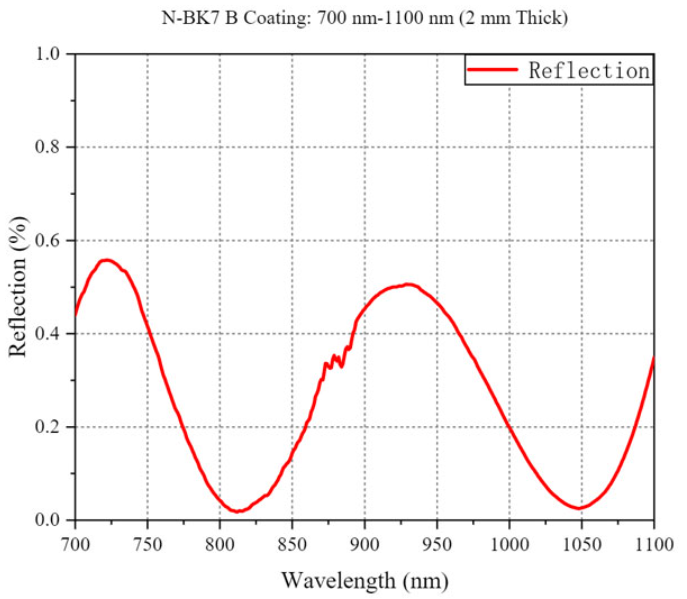

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 700-1100 нм
Диаметр 6 - 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,2 - 9,0 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 2,7 мм
Фокусное расстояние 10 - 1000 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,2 - 999,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX10001-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 9,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10202-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 9 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 10,7 мм. Диапазон длин волн: 700-1100 нм.
BCX10303-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 700-1100 нм.
BCX10304-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 700-1100 нм.
BCX10305-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 700-1100 нм.
BCX10307-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 700-1100 нм.
BCX10309-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 700-1100 нм.
BCX10310-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 700-1100 нм.
BCX10313-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 700-1100 нм.
BCX10606-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10607-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 700-1100 нм.
BCX10608-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 700-1100 нм.
BCX10609-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 700-1100 нм.
BCX10610-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10611-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 700-1100 нм.
BCX10612-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 700-1100 нм.
BCX10613-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 700-1100 нм.
BCX10614-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 700-1100 нм.
BCX10615-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 700-1100 нм.
BCX10616-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 700-1100 нм.
BCX10617-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 700-1100 нм.
BCX10618-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 700-1100 нм.
BCX10619-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10620-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10621-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 700-1100 нм.
BCX10622-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 700-1100 нм.
BCX10623-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 700-1100 нм.
МВCX10303-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10304-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 20 мм. Заднее фокусное расстояние: 18,7 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10305-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Заднее фокусное расстояние: 23,8 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10307-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 28,9 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10309-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 39,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10310-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 49,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10313-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 99,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10606-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10607-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Заднее фокусное расстояние: 27,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10608-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Заднее фокусное расстояние: 32,7 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10609-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10610-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10611-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Заднее фокусное расстояние: 58,4 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10612-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 73,6 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10613-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 98,8 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10614-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Заднее фокусное расстояние: 123,9 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10615-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10616-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 175 мм. Заднее фокусное расстояние: 174 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10617-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 199,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10618-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Заднее фокусное расстояние: 249,1 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10619-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Заднее фокусное расстояние: 299,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10620-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Заднее фокусное расстояние: 399,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10621-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Заднее фокусное расстояние: 499,2 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10622-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 750 мм. Заднее фокусное расстояние: 749,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
МВCX10623-В Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 1000 мм. Заднее фокусное расстояние: 999,3 мм. Диапазон длин волн: 700-1100 нм. В оправе.
