MBCX-C - двояковыпуклые линзы с просветляющим покрытием

Двояковыпуклые линзы, образованные двумя сферическими выпуклыми поверхностями с одинаковым радиусом кривизны, применяются в системах визуализации для фокусировки пучков и коллимации света точечных источников.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 - 25,4 мм.
  • Фокусное расстояние: 10 - 150 мм.
  • Диапазон длин волн: 1100 - 1650 нм.
  • Серия линз в оправе - MBCX-С, без оправы - BCX-С.

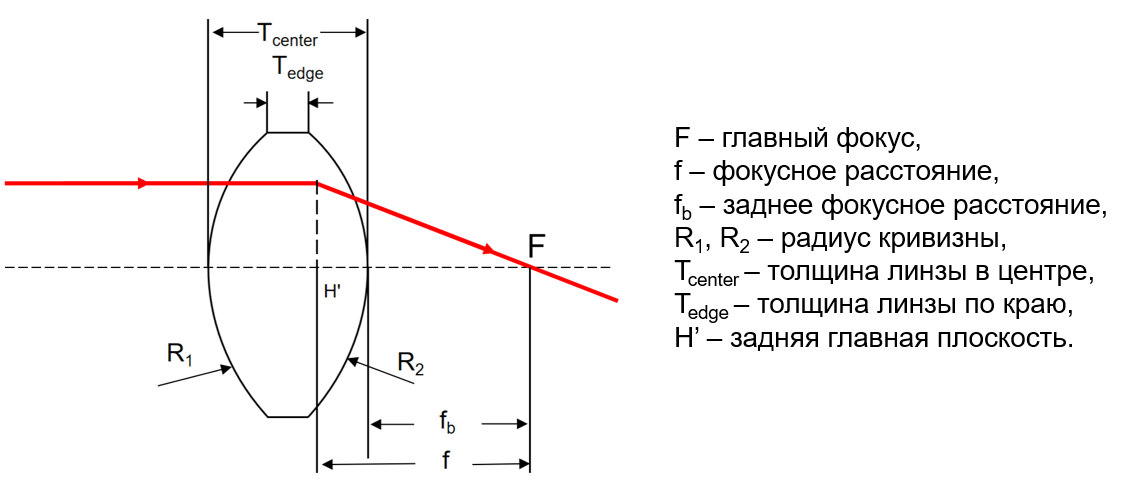

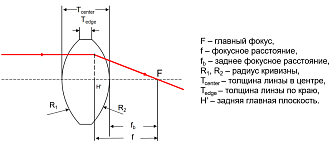

Двояковыпуклая линза представляет собой оптический элемент, состоящий из двух выпуклых сферических поверхностей с одинаковым радиусом кривизны и положительным фокусным расстоянием. Благодаря симметрии двояковыпуклой линзы пучок может падать на неё с любой стороны. Двояковыпуклые линзы часто используются для фокусировки коллимированных пучков, а также для коллимации точечных источников.

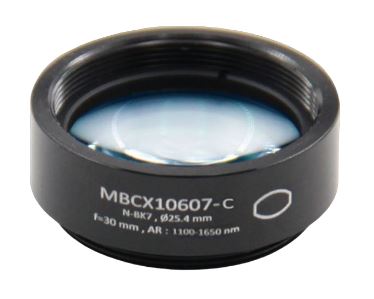

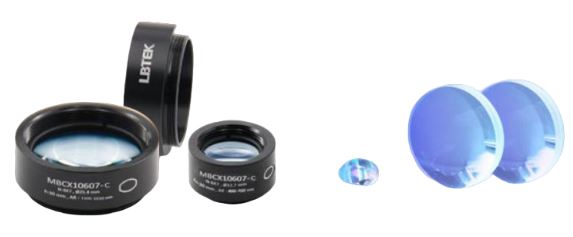

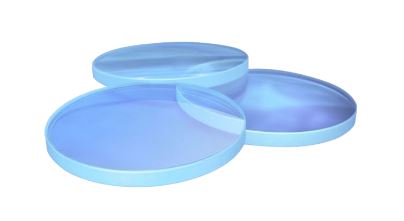

Компания LBTEK предлагает к заказу линзы серии MBCX-С/BCX-С, которые изготовлены из высококачественного оптического стекла N-BK7 и предназначены для работы в диапазоне длин волн от 1100 до 1650 нм. На поверхность линз нанесено просветляющее покрытие, отражательная способность равна менее 0,5%. Линзы доступны 4 размеров: 6 мм, 9 мм, 12,7 мм и 25,4 мм с фокусным расстоянием от 10 до 150 мм в зависимости от модели. Линзы поставляются в стандартных оправах (серия MBCX-С). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. Также к заказу доступны линзы без оправы (серия BCX-С). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MBCX-С BCX-С
В оправе да нет
Материал N-BK7

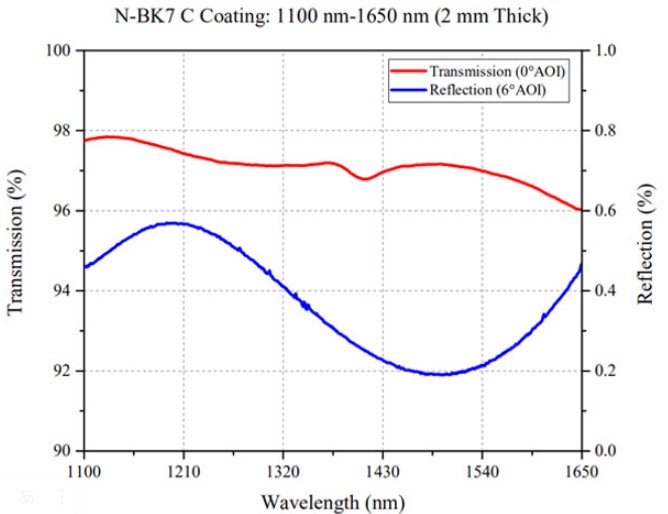

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 1100 - 1650 нм
Диаметр 6 - 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2,4 - 9 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 1,5 - 2,1 мм
Фокусное расстояние 10 - 150 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 9,2 - 149 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX10001-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 6,0 мм. Фокусное расстояние: 10 мм. Заднее фокусное расстояние: 9,2 мм. Диапазон длин волн: 1100-1650 нм.
BCX10202-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 9,0 мм. Фокусное расстояние: 12 мм. Заднее фокусное расстояние: 10,7 мм. Диапазон длин волн: 1100-1650 нм.
BCX10303-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: 15 мм. Заднее фокусное расстояние: 13,4 мм. Диапазон длин волн: 1100-1650 нм.
BCX10606-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 1100-1650 нм.
BCX10609-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 37,9 мм. Диапазон длин волн: 1100-1650 нм.
BCX10615-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 1100-1650 нм.
МВCX10606-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 25,4 мм. Заднее фокусное расстояние: 22,2 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МВCX10615-С Двояковыпуклая линза с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 149 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
