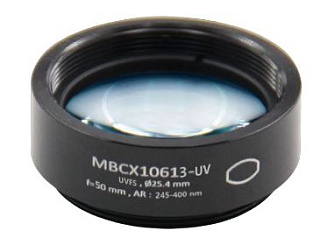

MBCX2-UV - двояковыпуклые линзы с просветляющим покрытием

Двояковыпуклая линза выпукла с обеих сторон и имеет одинаковый радиус кривизны, используются такие линзы для фокусировки и коллимации точечных источников света.
  • Материал оптического компонента: UVFS.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 50 мм.
  • Диапазон длин волн: 245 - 400 нм.
  • Серия линз в оправе - MBCX2-UV, без оправы - BCX2-UV.

Линза с выпуклой поверхностью с обеих сторон называется двояковыпуклой линзой. Такие линзы имеют одинаковый радиус кривизны и положительное фокусное расстояние. Они предназначены для фокусировки коллимированных пучков, а также для коллимации точечных источников света. Серия линз MBCX2/BCX2 компании LBTEK изготовлена из высококачественного материала - УФ-плавленый кварц, который обладает низким показателем преломления, низким коэффициентом теплового расширения, что делает его пригодным для суровых условий эксплуатации. Поверхность линз покрыта просветляющим покрытием, чтобы уменьшить оптические потери на отражении и увеличить коэффициент пропускания. Отражательная способность составляет менее 0,5%.

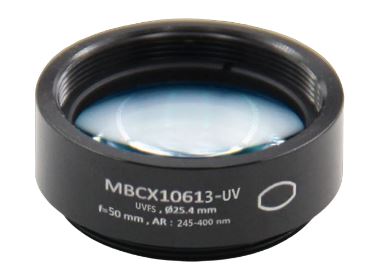

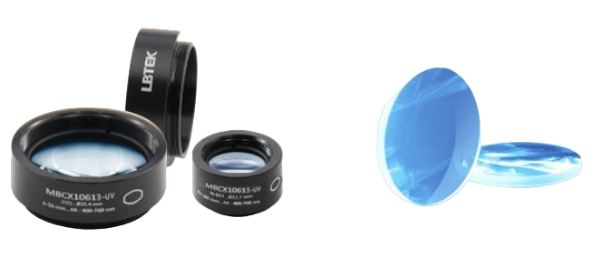

В настоящее время к заказу предлагаются линзы, установленные в стандартные оправы (серия MBCX-UV), а также без оправы (серия BCX-UV). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. Рабочий диапазон длин волн равен от 245 до 400 нм. Линзы доступны в стандартном диаметре 25,4 мм с положительным фокусным расстоянием, равным 50 мм. Строгий контроль качества на каждом этапе производства гарантирует высокое качество продукции LBTEK.

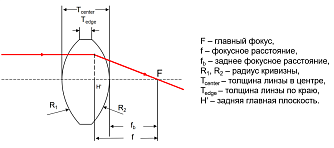

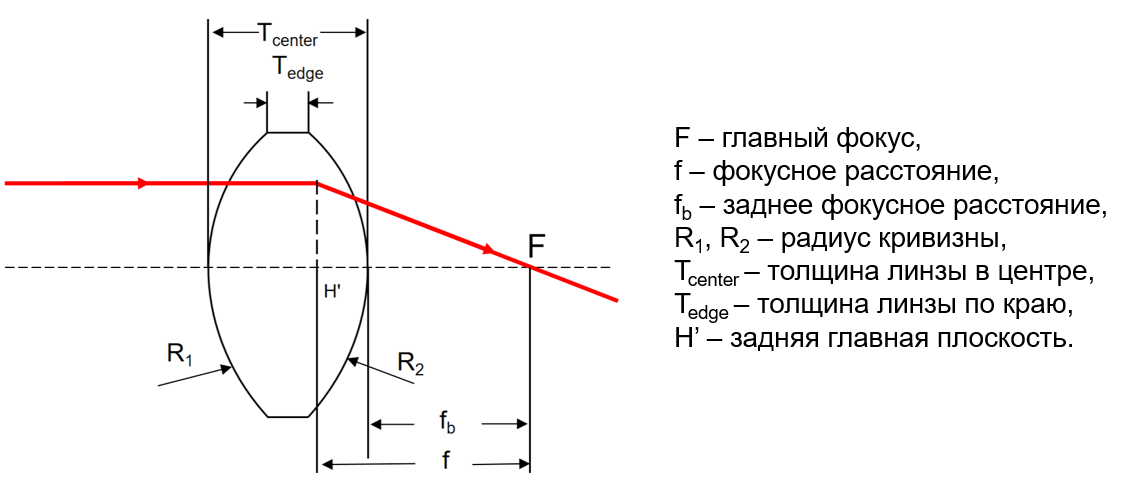

Параметр Значение Ед.измерения
Серия MBCX2-UV BCX2-UV
В оправе да нет
Материал UVFS

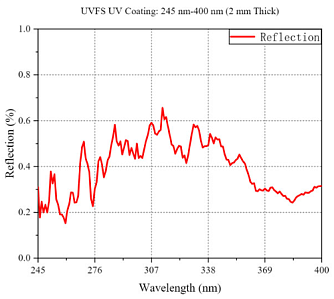

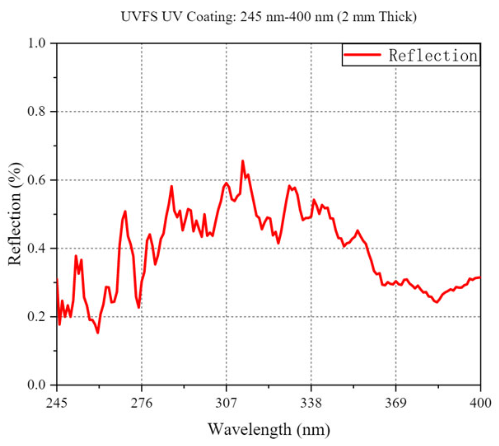

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 245 - 400 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 5,7 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2 мм
Фокусное расстояние 50 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 48 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
BCX20613-UV Двояковыпуклая линза c просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48 мм. Диапазон длин волн: 245- 400 нм.
МBCX20613-UV Двояковыпуклая линза c просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 48 мм. Диапазон длин волн: 245- 400 нм. В оправе.
