MBFCX - линзы оптимальной формы без покрытия

Линзы оптимальной формы имеет две выпуклые поверхности с оптимально подобранными значениями радиусов кривизны для достижения минимальных сферических аберраций.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 200 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.
  • Серия линз в оправе - MBFCX, без оправы - BFCX.

Линзы оптимальной формы компании LBTEK уменьшают сферические аберрации за счёт оптимизации радиусов кривизны поверхностей. Заданное фокусное расстояние сферических линз может быть получено за счет различных комбинаций радиусов кривизны поверхностей, но каждая комбинация приведет к различным значениям сферических аберраций. Для достижения наилучшей фокусировки поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику излучения. Линзы оптимальной формы широко применяются в решении задач визуализации, коллимации и фокусировки пучков.

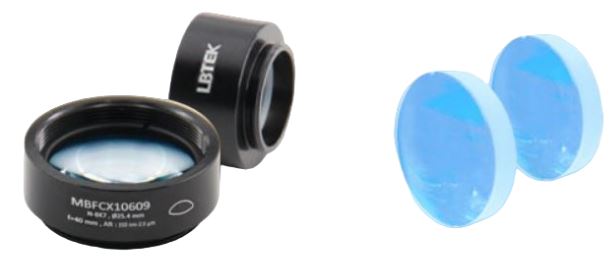

В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MBFCX), а также линзы без оправы (серия BFCX). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. Для изготовления линз оптимальной формы без покрытия компания LBTEK использует оптическое стекло N-BK7, которое является наиболее часто используемым материалом для изготовления высококачественных оптических компонентов. Линзы предназначены для работы в широком спектральном диапазоне от 350 нм до 2 мкм. Предлагаются линзы диаметром 25,4 мм с фокусным расстоянием в диапазоне от 40 до 200 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MBFCX BFCX
В оправе да нет
Материал N-BK7
Покрытие Без покрытия

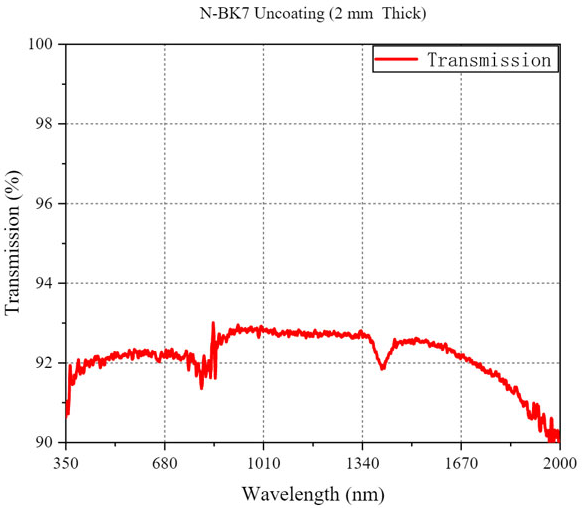

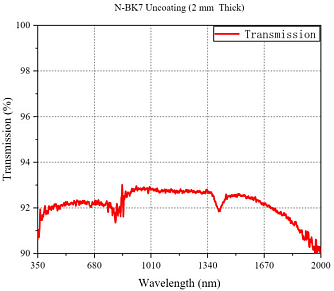

Диапазон длин волн 350 - 2000 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

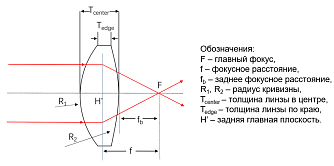

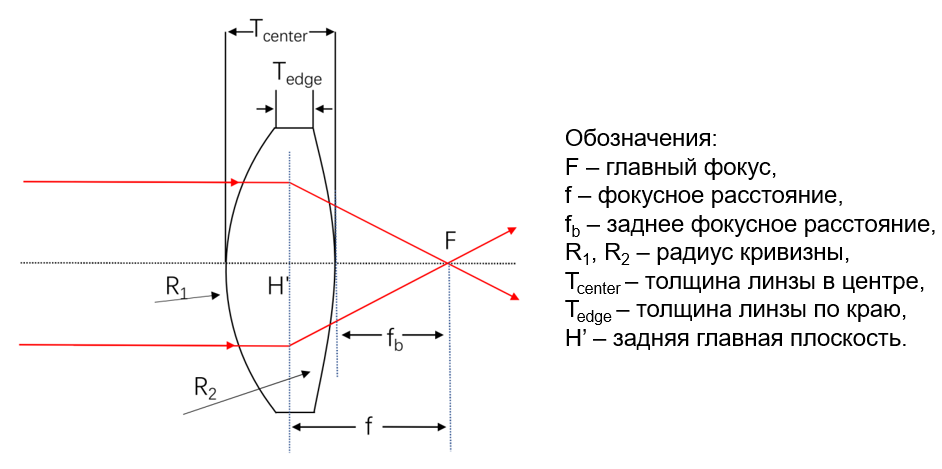

Толщина центра 4 - 6,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,3 - 3,2 мм
Фокусное расстояние 40 - 200 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 36,3 - 197 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 20/10


Модель Описание
BFCX10609 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 36,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BFCX10610 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,4 мм. Диапазон длин волн: 350 нм - 2 мкм.
BFCX10612 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
BFCX10613 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
BFCX10615 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147 мм. Диапазон длин волн: 350 нм - 2 мкм.
BFCX10617 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 197 мм. Диапазон длин волн: 350 нм - 2 мкм.

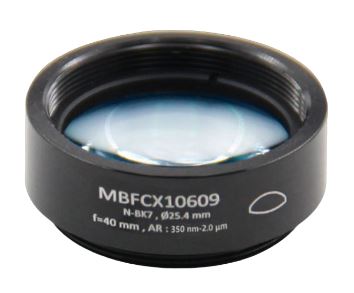

МBFCX10609 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 36,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МBFCX10613 Линза оптимальной формы без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
