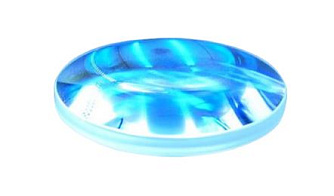

MBFCX-C - линзы оптимальной формы с просветляющим покрытием

Линзы оптимальной формы имеет две выпуклые поверхности с оптимально подобранными значениями радиусов кривизны для достижения минимальных сферических аберраций.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 200 мм.
  • Диапазон длин волн: 1100 - 1650 нм.
  • Серия линз в оправе - MBFCX-С, без оправы - BFCX-С.

Уникальность линз оптимальной формы от LBTEK заключается в минимизации сферических аберраций за счёт оптимизации значений радиусов кривизны. Заданное фокусное расстояние сферических линз может быть получено за счет различных комбинаций радиусов кривизны поверхностей, но каждая комбинация приведет к различным значениям сферических аберраций. Поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света для наилучшей фокусировки.

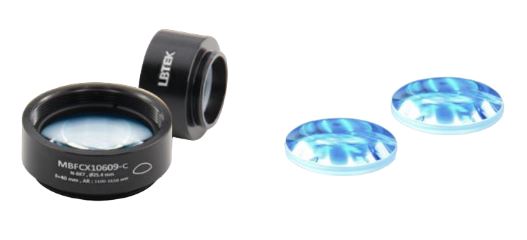

В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MBFCX-С), а также линзы без оправы (серия BFCX-С). Удобная маркировка, которая выгравирована на оправе, позволяет быстро определить параметры каждой линзы. Линзы оптимальной формы, изготовленные из высококачественного оптического стекла N-BK7, предназначены для работы в спектральном диапазоне от 700 до 1100 нм. Отражательная способность просветляющих покрытий составляет<0,5%. Стандартный диаметр линзы - 25,4 мм, положительное значение фокусного расстояния имеет 6 вариаций в диапазоне 40 - 200 мм. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

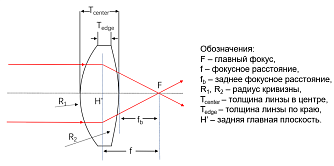

Параметр Значение Ед.измерения
Серия MBFCX-С BFCX-С
В оправе да нет
Материал N-BK7

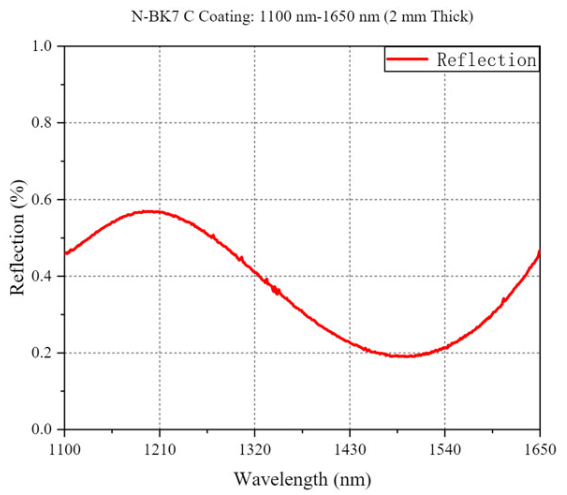

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 1100 - 1650 нм
Диаметр 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 4 - 6,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,3 - 3,2 мм
Фокусное расстояние 40 - 200 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 36,3 - 197 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 20/10


Модель Описание
BFCX10609-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 36,3 мм. Диапазон длин волн: 1100-1650 нм.
BFCX10610-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Заднее фокусное расстояние: 46,4 мм. Диапазон длин волн: 1100-1650 нм.
BFCX10612-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Заднее фокусное расстояние: 72,1 мм. Диапазон длин волн: 1100-1650 нм.
BFCX10613-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1100-1650 нм.
BFCX10615-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Заднее фокусное расстояние: 147 мм. Диапазон длин волн: 1100-1650 нм.
BFCX10617-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Заднее фокусное расстояние: 197 мм. Диапазон длин волн: 1100-1650 нм.

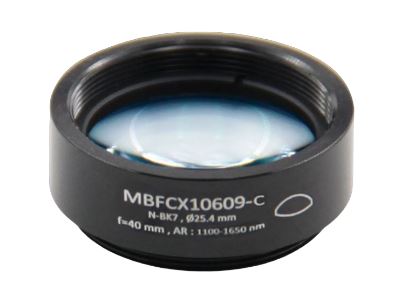

МBFCX10609-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Заднее фокусное расстояние: 36,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
МBFCX10613-С Линза оптимальной формы с просветляющим покрытием. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Заднее фокусное расстояние: 97,3 мм. Диапазон длин волн: 1100-1650 нм. В оправе.
