MCC - плоско-вогнутые линзы без покрытия

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую поверхность. Линзы используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения в комбинации с другими линзами.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 6 мм, 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -100 до -24 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.
  • Серия линз в оправе - MCС, без оправы - .
Производитель:  LBTEK

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую поверхность. Это рассеивающие линзы, они  обладают отрицательным фокусным расстоянием. Для уменьшения сферических аберраций коллимированный пучок должен падать на вогнутую поверхность линзы. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния оптических систем, увеличения или уменьшения изображения (например, как окуляр в телескопе Галилея.). Для изготовления линз серии MCC/CC компания LBTEK использует оптическое стекло N-BK7, так как оно является наиболее распространенным материалом для изготовления высококачественных оптических компонентов и применяется в видимом и ближнем инфракрасном диапазоне. Линзы предназначены для работы в широком спектральном диапазоне от 350 нм до 2 мкм. Предлагаются линзы трех диаметров: 6 мм, 12,7 мм и 25,4 мм. Плоско-вогнутые линзы имеют 6 вариаций отрицательных значений фокусного расстояния в диапазоне от -100 до -24 мм.

В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCС), а также линзы без оправы (серия ). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС
В оправе да нет
Материал N-BK7
Покрытие Без покрытия

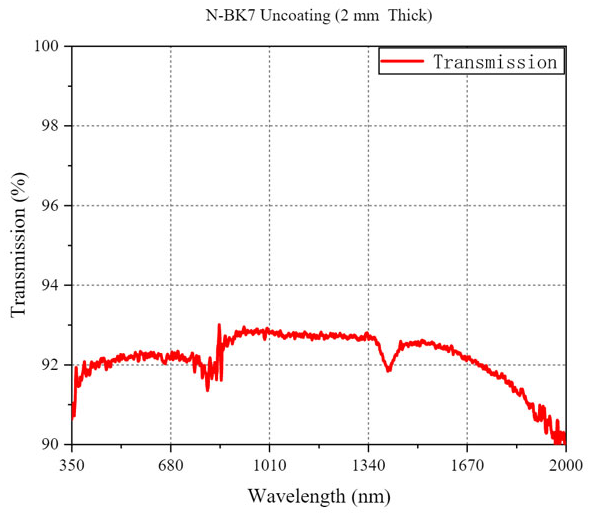

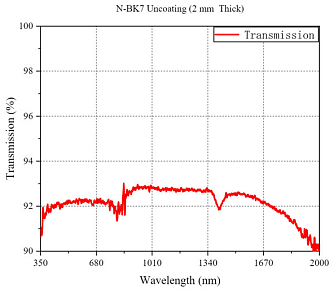

Диапазон длин волн 350 - 2000 нм
Диаметр 6 - 25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

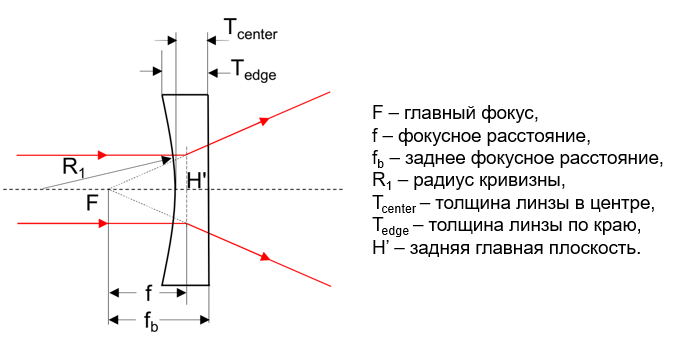

Толщина центра 2 - 4 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,3 - 6,8 мм
Фокусное расстояние от -100 до -24 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -102,6 до -25,3 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC10024 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 6 мм. Фокусное расстояние: -24 мм. Заднее фокусное расстояние: -25,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10305 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10307 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -31,8 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10310 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,1 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10610 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,3 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10612 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77 мм. Диапазон длин волн: 350 нм - 2 мкм.
CC10613 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,6 мм. Диапазон длин волн: 350 нм - 2 мкм.
МCC10305 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МCC10307 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -31,8 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МCC10310 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,1 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МCC10610 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,3 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МCC10612 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
МCC10613 Плоско-вогнутая линза без покрытия. Материал: N-BK7. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,6 мм. Диапазон длин волн: 350 нм - 2 мкм. В оправе.
