MCC2 - плоско-вогнутые линзы без покрытия

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую поверхность. Линзы используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения в комбинации с другими линзами.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -200 до -20 мм.

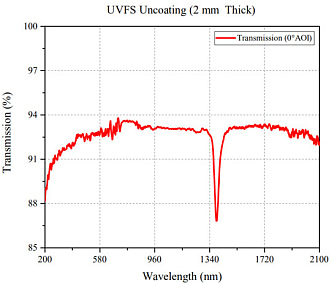

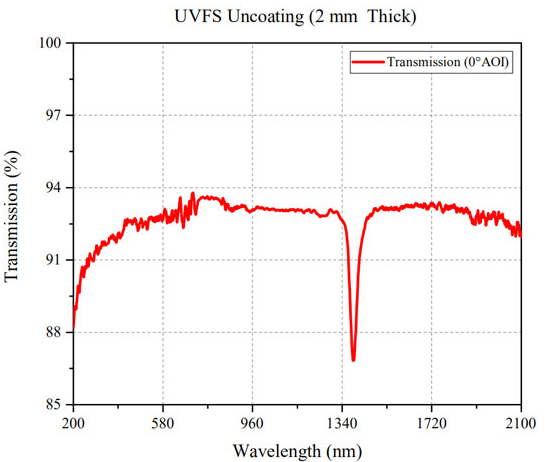

  • Диапазон длин волн: 200 нм - 2,1 мкм.
  • Серия линз в оправе - MCС2, без оправы - CС2.
Производитель:  LBTEK

Плоско-выпуклые линзы представляют собой оптические элементы с вогнутой и плоской поверхностью, которые используются для коллимации пучка, увеличения или уменьшения фокусного расстояния оптических систем, увеличения или уменьшения изображения. Эти линзы обладают отрицательным фокусным расстоянием. Направленный коллимированный пучок на вогнутую поверхность линзы позволяет уменьшить сферические аберрации. Компания LBTEK выбирает УФ-плавленый кварц в качестве материала подложки для линз серии MCC2/CC2, поскольку UVFS обладает высоким коэффициентом пропускания в УФ-диапазоне,  низким коэффициентом теплового расширения и практически не вызывает лазерно-индуцированной флуоресценции, в связи с чем широко применимое в лазерной индустрии. Плоско-вогнутые линзы без покрытия представлены в двух размерах: 12,7 мм и 25,4 мм. В зависимости от модели фокусное расстояние находится в диапазоне от -200 до -20 мм.

В настоящее время LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MCС2) и линзы без оправы (серия CС2). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС2 CС2
В оправе да нет
Материал N-BK7
Покрытие Без покрытия
Диапазон длин волн 200 - 2100 нм
Диаметр 12,7        25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

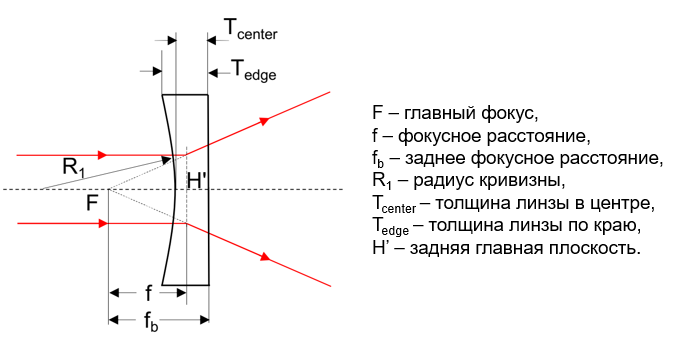

Толщина центра 2 - 4 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 3,9 - 4,9 мм
Фокусное расстояние от -200 до -20 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -202,7 до -21,4 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC20304 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20305 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20307 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20310 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20312 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20313 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20317 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
CC20613 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм.
МCC20304 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20305 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20307 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32,1 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20310 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20312 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20313 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
МCC20317 Плоско-вогнутая линза без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм. В оправе.
