MCC2-A - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -75 до -25 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MCС2-А, без оправы - CС2-А.
Производитель:  LBTEK

Компания LBTEK предлагает плоско-вогнутые линзы, которые широко используются в оптических системах для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Плоско-вогнутые линзы представляют собой оптические элементы с плоской и вогнутой поверхностями. Важно отметить, что для уменьшения аберраций при фокусировке пучок света должен падать на вогнутую сторону линзы. Для изготовления серии линз MCС2-А/CС2-A используется УФ-плавленый кварц. Благодаря высокому пропусканию в УФ-диапазоне, низкому коэффициенту теплового расширения и минимальной лазерно-индуцированной флуоресценции UVFS широко используется в лазерной промышленности. Линзы предназначены для работы в спектральном диапазоне от 400 до 700 нм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 0,5%. Плоско-вогнутые линзы с просветляющим покрытием представлены в двух стандартных размерах 12,7 мм и 25,4 мм с фокусным расстоянием -25 и -75 мм.

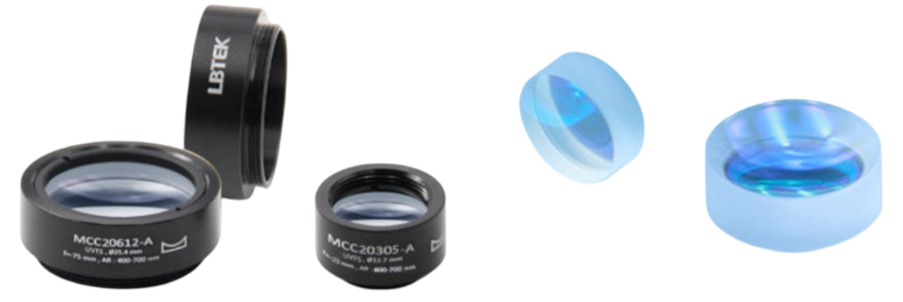

В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MCС2-A), а также линзы без оправы (серия CС2-A). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз. Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия МCС2-А CС2-А
В оправе да нет
Материал UVFS

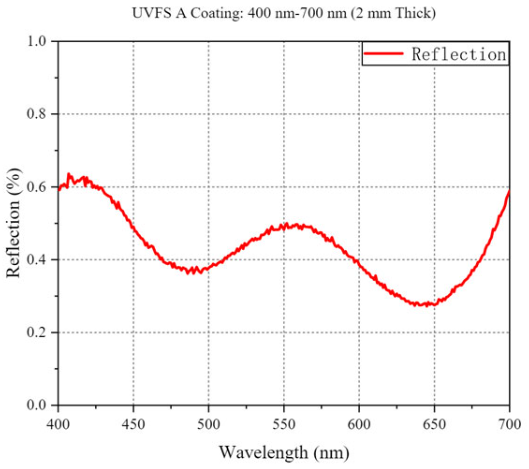

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр 12,7         25,4 мм
Допуск на диаметр +0,0 / -0,1 мм

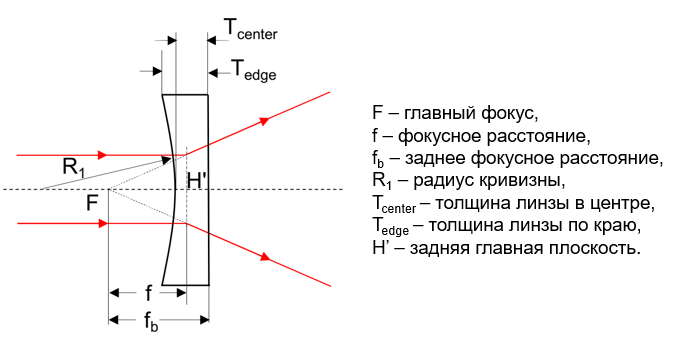

Толщина центра 3 - 3,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 4,9 - 5,9 мм
Фокусное расстояние от -75 до -25 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -27,1 до -77,4 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC20305-А Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 400-700 нм.
CC20612-А Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 400-700 нм.
МCC20305-А Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC20612-А Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 400-700 нм. В оправе.
