MCC2-B - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 мм.
  • Фокусное расстояние: -25 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MCС2-В, без оправы - CС2-В.
Производитель:  LBTEK

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Важно отметить, что для уменьшения аберраций при фокусировке пучок света должен падать на вогнутую сторону линзы. Для изготовления линз серии MCC2-B/CC2-B компания LBTEK использует УФ-плавленный кварц с антибликовым покрытием с высоким коэффициентом пропускания в УФ-диапазоне, обладающее низким коэффициентом теплового расширения и практически не вызывающее лазерно-индуцированной флуоресценции, в связи с чем широко применимое в лазерной индустрии. Антибликовое покрытие линзы представляет собой твердую термостойкую оксидную пленку, позволяющую минимизировать блики и отражения в определенном диапазоне длин волн.

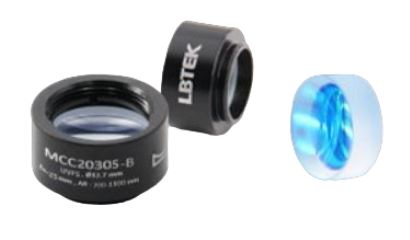

Плоско-вогнутые линзы данной серии имеют отрицательное значение фокусного расстояния, равное -25 мм, и диаметр 12,7 мм. В настоящее время компания LBTEK предлагает данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия  MCС2-В) и линзы без оправ (серия  CС2-В). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия МCС2-В CС2-В
В оправе да нет
Материал UVFS

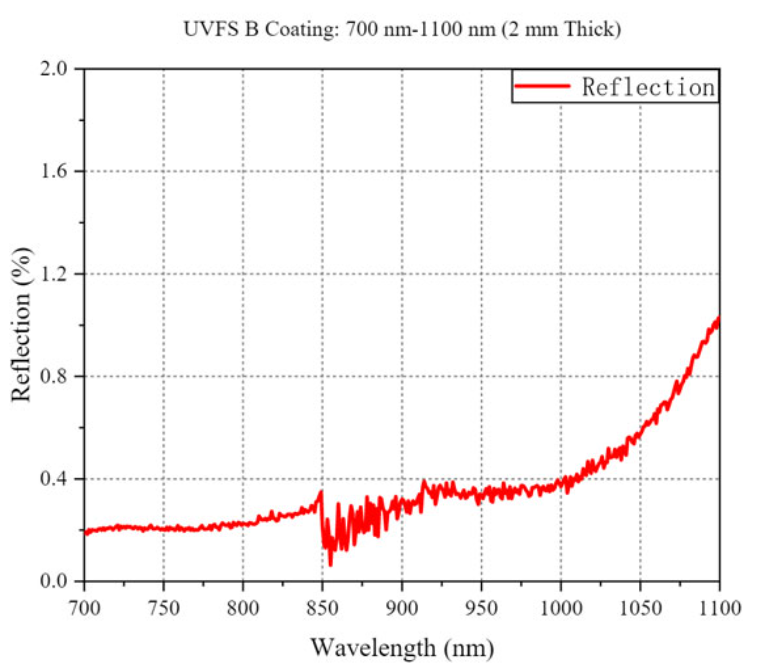

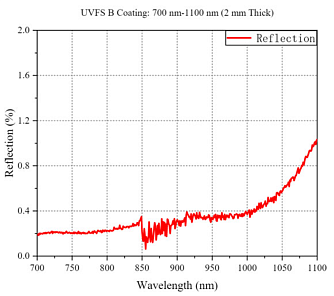

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 700 - 1100 нм
Диаметр 12,7 мм
Допуск на диаметр +0,0 / -0,1 мм

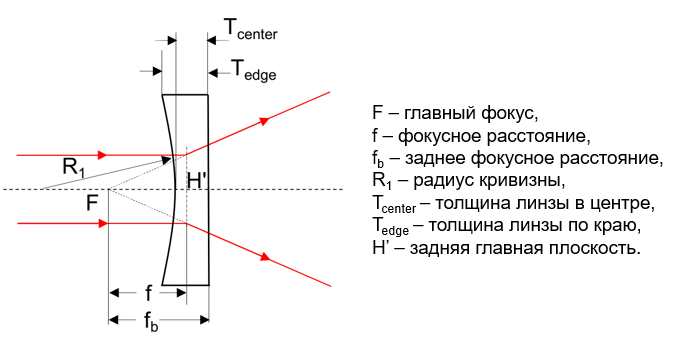

Толщина центра 3 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 4,9 мм
Фокусное расстояние -25 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние -27,1 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC20305-В Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 700-1100 нм.
МCC20305-В Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -26,9 мм. Диапазон длин волн: 700-1100 нм. В оправе.
