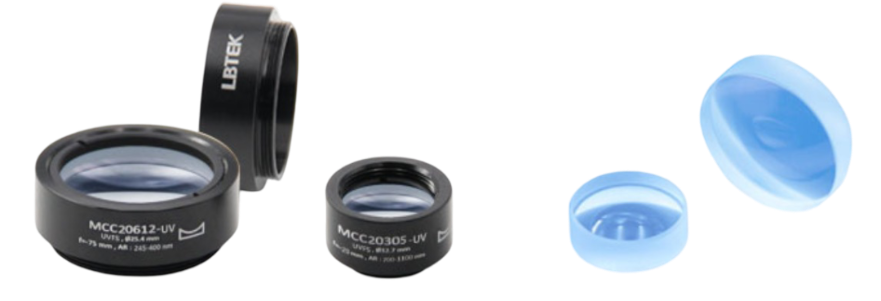

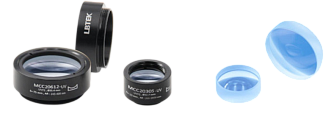

MCC2-UV - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: UVFS.
  • Диаметр: 12,7 - 25,4 мм.
  • Фокусное расстояние: от -200 до -25 мм.
  • Диапазон длин волн: 245 - 400 нм.
  • Серия линз в оправе - MCС2-UV, без оправы - CС2-UV.
Производитель:  LBTEK

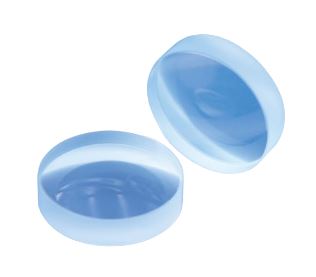

Плоско-вогнутые линзы - это оптические компоненты, одна сторона которых вогнутая, а другая плоская. Данные линзы применяются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Для уменьшения сферических аберраций пучок должен падать на вогнутую поверхность линзы. Серия линз MCC2-UV и CC2-UV изготовлена из УФ-плавленого кварца. Этот материал обладает низким коэффициентом теплового расширения и практически не вызывает лазерно-индуцированной флуоресценции, поэтому широко применяется в лазерной индустрии. Линзы предназначены для работы в спектральном диапазоне от 245 до 400 нм. Отражательная способность просветляющих покрытий составляет менее 0,5%. К заказу доступны плоско-вогнутые линзы с просветляющим покрытием двух диаметров: 12,7 мм и 25,4 мм.

Плоско-вогнутые линзы данной серии имеют 7 вариаций отрицательных значений фокусного расстояния. Компания LBTEK производит данные оптические компоненты в двух исполнениях: линзы в стандартных оправах (серия  MCC2-UV) и линзы без оправы (серия CC2-UV). Для удобства идентификации на корпусе нанесена гравировка с указанием модели, типа, диаметра и фокусного расстояния, что позволяет быстро и точно определять параметры линзы. LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.



Параметр Значение Ед.измерения
Серия МCС2-UV CС2-UV
В оправе да нет
Материал UVFS

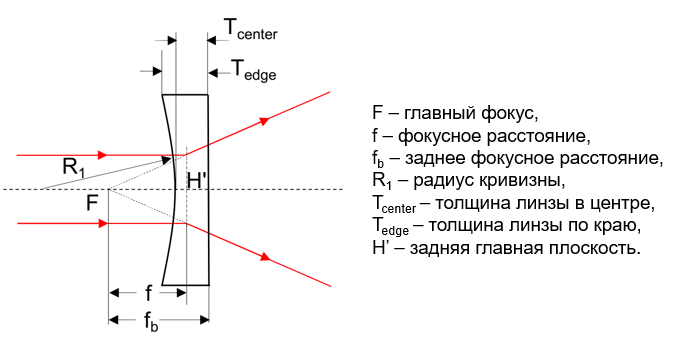

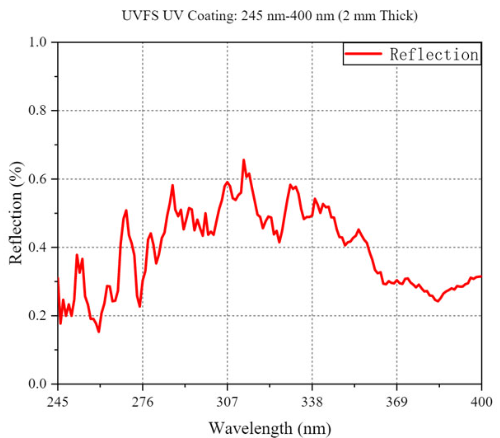

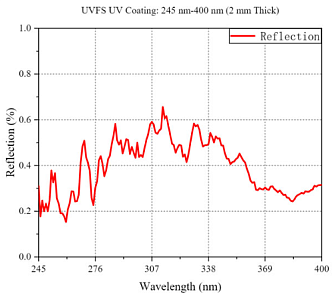

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 245 - 400 нм
Диаметр 12,7         25,4 мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 2 - 4 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 3,9 - 5,9 мм
Фокусное расстояние от -200 до -20 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -202,7 до -21,4 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC20304-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,4 мм. Диапазон длин волн: 245-400 нм.
CC20305-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 245-400 нм.
CC20307-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32,1 мм. Диапазон длин волн: 245-400 нм.
CC20310-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,4 мм. Диапазон длин волн: 245-400 нм.
CC20312-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 245-400 нм.
CC20313-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,4 мм. Диапазон длин волн: 245-400 нм.
CC20317-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,7 мм. Диапазон длин волн: 245-400 нм.
CC20612-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 245-400 нм.
МCC20304-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -20 мм. Заднее фокусное расстояние: -21,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20305-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -25 мм. Заднее фокусное расстояние: -27,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20307-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32,1 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20310-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -50 мм. Заднее фокусное расстояние: -52,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20312-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20313-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -100 мм. Заднее фокусное расстояние: -102,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20317-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Фокусное расстояние: -200 мм. Заднее фокусное расстояние: -202,7 мм. Диапазон длин волн: 245-400 нм. В оправе.
МCC20612-UV Плоско-вогнутая линза с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Фокусное расстояние: -75 мм. Заднее фокусное расстояние: -77,4 мм. Диапазон длин волн: 245-400 нм. В оправе.
