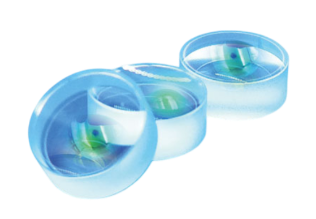

MCC3 - плоско-вогнутые линзы без покрытия

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую поверхность. Линзы используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения в комбинации с другими линзами.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 6 мм, 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -30 до -6 мм.
  • Диапазон длин волн: 420 нм - 2,3 мкм.
  • Серия линз в оправе - MCС3, без оправы - CС3.
Производитель:  LBTEK

Плоско-вогнутая линза имеет вогнутую поверхность с одной стороны и плоскую поверхность с другой. Такие линзы обладают отрицательным фокусным расстоянием и применяются для коллимации световых лучей, изменения фокусного расстояния оптических систем и увеличения или уменьшения изображения. Для минимизации аберраций рекомендуется направлять коллимированный луч на вогнутую поверхность линзы. Для изготовления линз серии MCC3/CC3 компания LBTEK использует N-SF11 - материал с относительно небольшим числом Аббе, что делает его хорошим выбором для работы с небольшими фокусными расстояниями. Кроме того, низкая химическая активность N-SF11 позволяет использовать его в агрессивных (щелочных или кислотных) средах. Линзы предназначены для работы в широком спектральном диапазоне от 420 нм до 2,3 мкм. Плоско-вогнутые линзы данной серии имеют 3 вариации отрицательных значений фокусного расстояния (-6 мм, -15 мм, -30 мм) и 3 вариации диаметра (6 мм, 12,7 мм и 25,4 мм).

Плоско-вогнутые линзы устанавливаются в стандартные оправы (серия MCС3), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия CС3). LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС3 CС3
В оправе да нет
Материал N-SF11
Покрытие Без покрытия

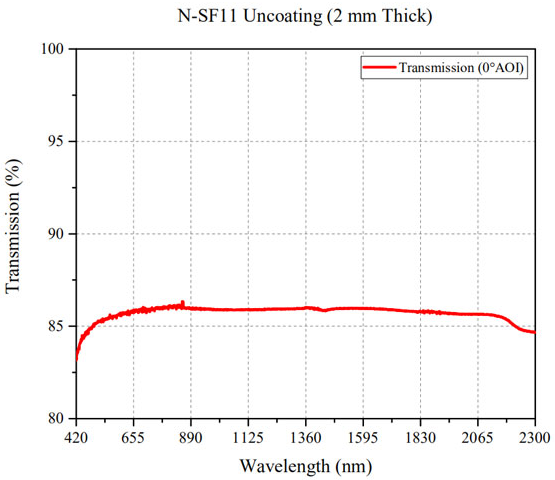

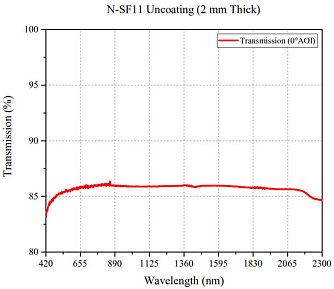

Диапазон длин волн 420 - 2300 нм
Диаметр     6       12,7       25,4
мм
Допуск на диаметр +0,0 / -0,1 мм

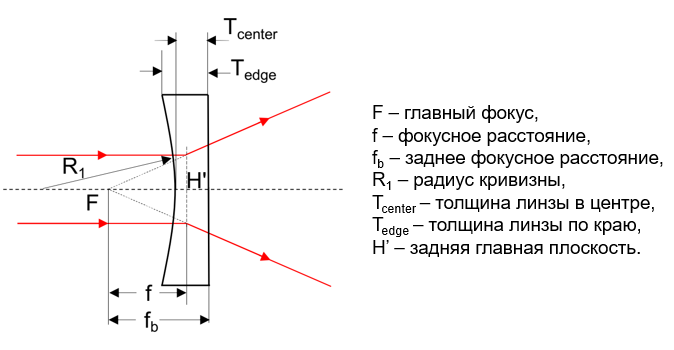

Толщина центра 1,5 - 3,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,6 - 7,3 мм
Фокусное расстояние от -30 до -6 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -32 до -6,8 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание

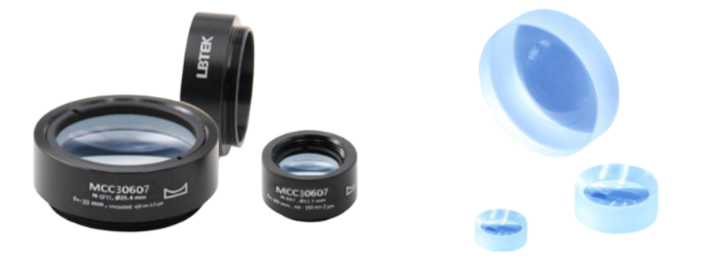

CC30025 Плоско-вогнутая линза без покрытия. Материал: N-SF11. Диаметр: 6 мм. Фокусное расстояние: -6 мм. Заднее фокусное расстояние: -4,7 мм. Диапазон длин волн: 420 нм - 2,3 мкм.
CC30303 Плоско-вогнутая линза без покрытия. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 420 нм - 2,3 мкм.
CC30607 Плоско-вогнутая линза без покрытия. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 420 нм - 2,3 мкм.
МCC30303 Плоско-вогнутая линза без покрытия. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 420 нм - 2,3 мкм. В оправе.
МCC30607 Плоско-вогнутая линза без покрытия. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 420 нм - 2,3 мкм. В оправе.
