MCC3-A - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 6 мм, 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -30 до -6 мм.
  • Диапазон длин волн: 400 - 700 нм.
  • Серия линз в оправе - MCС3-А, без оправы - CС3-А.
Производитель:  LBTEK

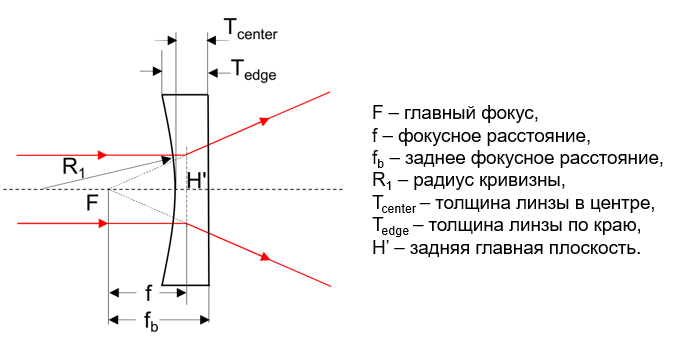

Плоско-вогнутая линза - это оптический элемент, образованный вогнутой и плоской поверхностями с отрицательном фокусным расстоянием. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Наименьший уровень сферических аберраций наблюдается в случае, когда световой поток падает на вогнутую поверхность линзы. Серия линз MCC3-А/CC3-А компании LBTEK изготовлена из высококачественного материла - N-SF11. Этот материал с относительно небольшим числом Аббе оптимален для работы с малыми фокусными расстояниями. Он характеризуется высокой химической стойкостью, что позволяет использовать его в агрессивных средах (щелочных или кислотных). Благодаря просветляющему покрытию (Ravg<0,5%) эти линзы обеспечивают минимальные оптические потери при работе в спектральном диапазоне от 400 - 700 нм. Доступны плоско-вогнутые линзы с просветляющим покрытием следующих параметров: диаметр линзы равен 6 мм, 12,7 мм и 25,4 мм; фокусное расстояние составляет -6 мм, -15 мм и -30 мм.

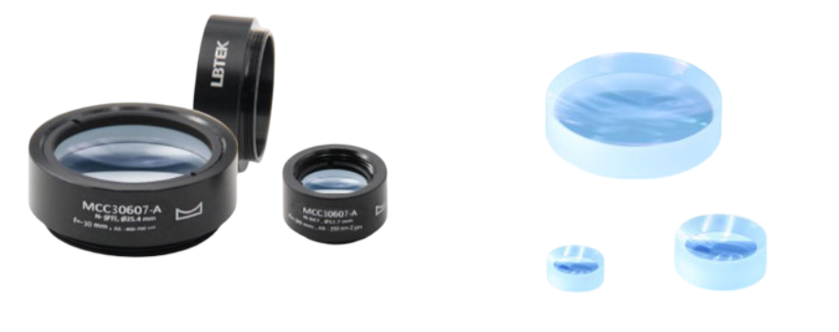

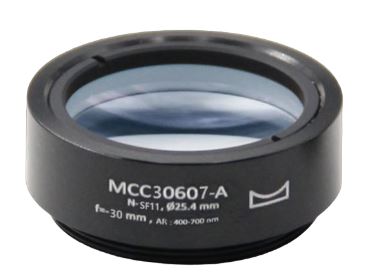

Линзы поставляются в стандартных оправах (серия MCС3-А), на которых нанесена гравировка с указанием модели, типа линзы, диаметра, фокусного расстояния и типа покрытия, что упрощает процесс определения параметров. Также к заказу доступны линзы без оправы (серия CС3-А). LBTEK гарантирует высокое качество линз благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС3-А CС3-А
В оправе да нет
Материал N-SF11

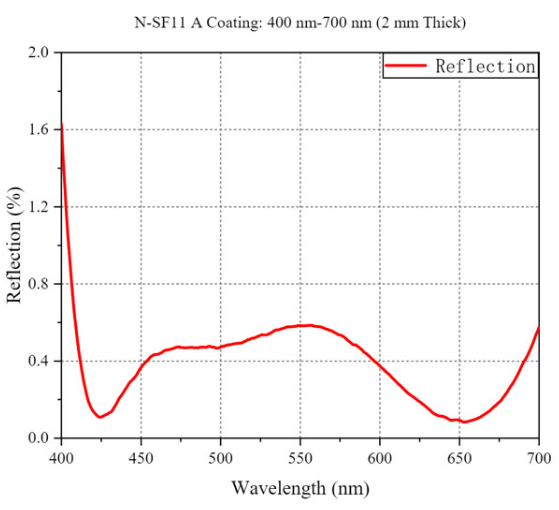

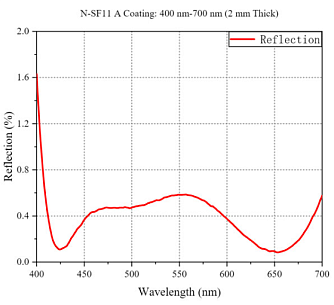

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 400 - 700 нм
Диаметр     6       12,7       25,4
мм
Допуск на диаметр +0,0 / -0,1 мм
Толщина центра 1,5 - 3,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 2,6 - 7,3 мм
Фокусное расстояние от -30 до -6 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -32 до -6,8 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC30025-А Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 6 мм. Фокусное расстояние: -6 мм. Заднее фокусное расстояние: -4,7 мм. Диапазон длин волн: 400-700 нм.
CC30303-А Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 400-700 нм.
CC30607-А Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 400-700 нм.
МCC30303-А Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 400-700 нм. В оправе.
МCC30607-А Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 400-700 нм. В оправе.
