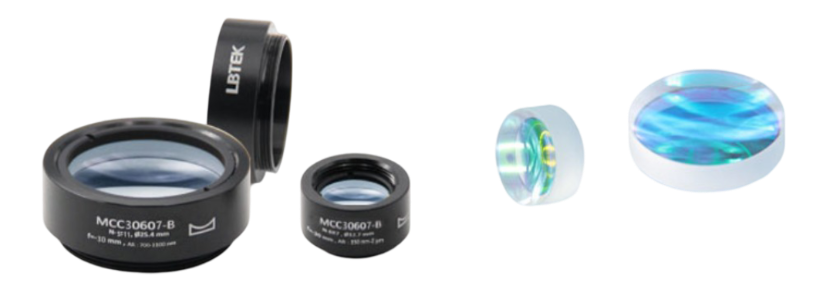

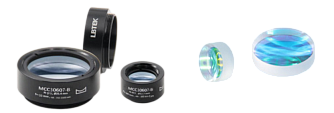

MCC3-B - плоско-вогнутые линзы с просветляющим покрытием

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения.
  • Материал оптического компонента: N-SF11.
  • Диаметр: 12,7 мм, 25,4 мм.
  • Фокусное расстояние: от -30 до -25 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MCС3-В, без оправы - CС3-В.
Производитель:  LBTEK

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону. Линзы данного типа используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Сферические аберрации минимальны, когда пучок падает на вогнутую поверхность линзы. Для изготовления линз серии MCC3-B/CC3-B, компания LBTEK использует N-SF11 - материал, обладающий относительно небольшим числом Аббе, в связи с чем удобен для работы с небольшими фокусными расстояниями, и низкой химической активностью, что позволяет применять его при работе с агрессивными (щелочными или кислотными) средами. Рабочий диапазон длин волн равен от 700 до 1100 нм. Нанесённое просветляющее покрытие снижает отражение в заданном диапазоне длин волн, обеспечивая коэффициент отражения менее 0,5%. Плоско-вогнутые линзы этой серии имеют отрицательное фокусное расстояние -30 мм и -15 мм, а также выпускаются в двух вариантах диаметра: 12,7 мм и 25,4 мм.

В настоящее время к заказу предлагаются круглые линзы в двух вариантах исполнения: в стандартной оправе (серия MCС3-В) и без оправы (серия CС3-В). Параметры линз (модель, тип, диаметр и фокусное расстояние) нанесены гравировкой на поверхность оправы для быстрой и удобной идентификации. LBTEK гарантирует высокое качество продукции благодаря строгому контролю на всех этапах производства.

Параметр Значение Ед.измерения
Серия MCС3-В CС3-В
В оправе да нет
Материал N-SF11

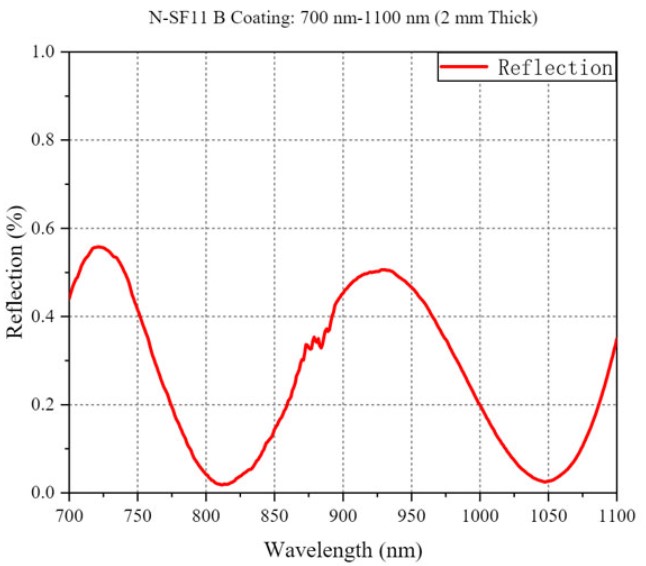

Покрытие AR-покрытие (Ravg<0,5%)
Диапазон длин волн 700 - 1100 нм
Диаметр 12,7       25,4
мм
Допуск на диаметр +0,0 / -0,1 мм

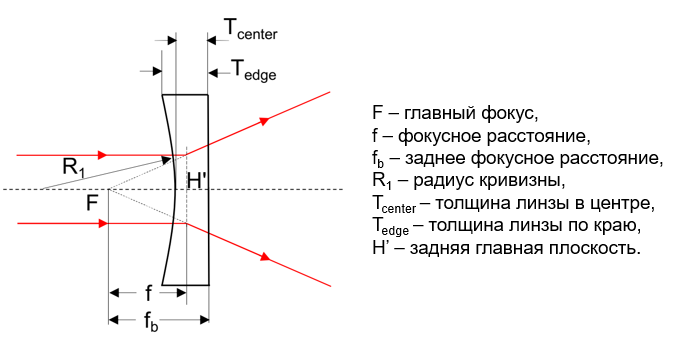

Толщина центра 3 - 3,5 мм
Допуск на толщину по центру ±0,1 мм
Толщина края 4,9 - 7,3 мм
Фокусное расстояние от -30 до -15 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние от -32 до -16,7 мм
Эксцентриситет <3 угл.мин.
Качество обработки поверхности 40/20


Модель Описание
CC30303-В Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 700-1100 нм.
CC30607-В Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 700-1100 нм.
МCC30303-В Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 12,7 мм. Фокусное расстояние: -15 мм. Заднее фокусное расстояние: -16,7 мм. Диапазон длин волн: 700-1100 нм. В оправе.

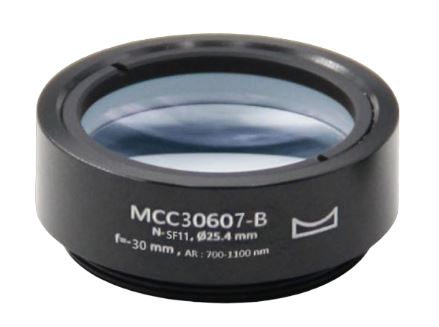

МCC30607-В Плоско-вогнутая линза с просветляющим покрытием. Материал: N-SF11. Диаметр: 25,4 мм. Фокусное расстояние: -30 мм. Заднее фокусное расстояние: -32 мм. Диапазон длин волн: 700-1100 нм. В оправе.
